NORMA OFICIAL MEXICANA NOM-001-ARTF-2019, "SISTEMA FERROVIARIO-INFRAESTRUCTURA-DURMIENTES MONOLÍTICOS-ESPECIFICACIONES Y MÉTODOS DE PRUEBA"

ALEJANDRO ÁLVAREZ REYES, Titular de la Agencia Reguladora del Transporte Ferroviario y Presidente del Comité Consultivo Nacional de Normalización de Transporte Ferroviario (CCNN-TF), con fundamento en los artículo 36 fracciones I, VII, y XXVII de la Ley Orgánica de la Administración Pública Federal; 38 fracción II, 40 fracción I, II, XVI y XVIIII; 41, 43, 47 fracción II, III y IV de la Ley Federal sobre Metrología y Normalización, 28 y 33 del Reglamento de la Ley Federal sobre Metrología y Normalización; CUARTO Transitorio de la Ley de Infraestructura de la Calidad, 6 Bis fracción I y 28 de la Ley Reglamentaria del Servicio Ferroviario; 2 fracciones X, 77, 78, 79, 80, 81, 82, 84, 85 y 222, 223 del Reglamento del Servicio Ferroviario; 40 del Reglamento Interior de la Secretaría de Comunicaciones y Transportes y Segundo del Decreto por el que se crea la Agencia Reguladora del Transporte Ferroviario, como un órgano desconcentrado de la Secretaría de Comunicaciones y Transportes, y

Que con fecha 7 de marzo de 2019 el Comité Consultivo Nacional de Normalización de Transporte Ferroviario, aprobó la publicación del Proyecto de Norma Oficial Mexicana PROY-NOM-001-ARTF-2019, SISTEMA FERROVIARIO- INFRAESTRUCTURA- DURMIENTES MONOLÍTICOS- ESPECIFICACIONES Y MÉTODOS DE PRUEBA", la cual se realizó en el Diario Oficial de la Federación el 11 de abril de 2019, con objeto de que los interesados presentaran sus comentarios;

Que durante el plazo de 60 días naturales contados a partir del día siguiente de la fecha de publicación de dicho proyecto de norma oficial mexicana, la Manifestación de Impacto Regulatorio a que se refiere el artículo 45 de la Ley Federal sobre Metrología y Normalización estuvo a disposición del público en general para su consulta; y que dentro del mismo plazo, no se presentó comentario alguno sobre el citado proyecto de Norma Oficial Mexicana, atendiendo lo establecido en el artículo 47, fracción I de la Ley Federal sobre Metrología y Normalización.

Que con fecha 27 de junio de 2019, el Comité Consultivo Nacional de Normalización de Transporte Ferroviario aprobó la norma referida;

Que para dar cumplimiento a lo establecido en el artículo 78 de la Ley General de Mejora Regulatoria, deben considerarse las derogaciones efectuadas mediante la emisión de la NOM-002-ARTF-2019, en términos del Anexo de Calidad Regulatoria correspondiente.

Que la Ley Federal sobre Metrología y Normalización establece que las Normas Oficiales Mexicanas se constituyen como el instrumento idóneo para la protección de las vías generales de comunicación y la seguridad de sus usuarios, expide la siguiente: Norma Oficial Mexicana NOM-001-ARTF-2019, "SISTEMA FERROVIARIO-INFRAESTRUCTURA-DURMIENTES MONOLÍTICOS-ESPECIFICACIONES Y MÉTODOS DE PRUEBA". SINEC-20190627110152000.

Ciudad de México, a 27 de junio de 2019.- El Titular de la Agencia Reguladora de Transporte Ferroviario y Presidente del Comité Consultivo Nacional de Normalización de Transporte Ferroviario, Alejandro Álvarez Reyes.- Rúbrica.

El durmiente de concreto es uno de los elementos más importantes de la superestructura de la vía y, en conjunto con los elementos de sujeción y de apoyo, soportan y transmiten a las capas inferiores las cargas y esfuerzos longitudinales, transversales y verticales, por lo que es necesario que los mismos se encuentren en condiciones óptimas.

La elaboración del presente Norma Oficial Mexicana es competencia del Comité Consultivo Nacional de Normalización de Transporte Ferroviario (CCNN-TF) integrado por:

- Confederación de Cámaras Industriales de los Estados Unidos Mexicanos (CONCAMIN).

- Asociación Mexicana de Distribuidores de Gas Licuado y Empresas Conexas, A.C. (AMEXGAS).

- Asociación Nacional de Importadores y Exportadores de la República Mexicana (ANIERM).

- Consejo Nacional de Normalización y Certificación de Competencias Laborales (CONOCER).

- Dirección General de Protección y Medicina Preventiva en el Transporte de la SCT.

- Organismo Nacional de Normalización y Certificación de la Construcción y Edificación, S.C. (ONNCCE).

Con objeto de elaborar la presente Norma Oficial Mexicana, se constituyó un Grupo de Trabajo con la participación voluntaria de los siguientes actores:

NORMA OFICIAL MEXICANA NOM-001-ARTF-2019, SISTEMA FERROVIARIO-INFRAESTRUCTURA-DURMIENTES MONOLÍTICOS-ESPECIFICACIONES Y MÉTODOS DE PRUEBA

Para el soporte y guía del equipo rodante del ferrocarril, la estructura de la vía debe controlar conjuntamente las fuerzas laterales, verticales y longitudinales. Como elemento de estructura de la vía, los durmientes reciben las cargas de los rieles con los elementos de sujeción y las transmiten al balasto y a la capa subrasante (la última capa de terracerías). Consecuentemente, el diseño de un durmiente se ve afectado por las características de otros componentes de la estructura de la vía.

Para el uso de los durmientes de concreto, se deben tomar en cuenta las diferentes condiciones de trabajo de la vía. Cuando se diseñan apropiadamente y sus partes se interrelacionan, instalan y mantienen de igual forma, las vías con durmientes de concreto pueden resultar ser de calidad superior.

El análisis de requisitos para tales sistemas debe involucrar necesariamente no sólo al durmiente, sino a todos los componentes de la vía, su interdependencia y las condiciones bajo las cuales se deben aplicar.

- El riel, la sujeción del durmiente, el balasto, el subbalasto y la capa subrasante.

- La calidad de cada componente, método de fabricación, instalación y mantenimiento.

- La dirección, magnitud y frecuencia de cargas impuestas por el tráfico; el efecto del medio ambiente como temperatura, clima y aspectos económicos de instalación y mantenimiento.

- La necesidad de soportar y guiar a los vehículos del ferrocarril, mientras controlan las fuerzas repetidas laterales, verticales y longitudinales.

En ese contexto se identificó la necesidad de contar con especificaciones para la selección, diseño, e instalación y mantenimiento de vías con durmientes de concreto. El éxito y seguridad en su desempeño depende de una supervisión cuidadosa para asegurar que todos los componentes cumplan con las especificaciones y que la vía sea instalada y mantenida apropiadamente.

La presente Norma Oficial Mexicana establece las especificaciones y condiciones técnicas de fabricación y uso que deben cumplir los durmientes de concreto para instalarse en vías del sistema mexicano ferroviario.

La presente Norma Oficial Mexicana es aplicable dentro del territorio de los Estados Unidos Mexicanos y los sujetos obligados a su cumplimiento son las personas físicas o morales que fabrican, instalan operan o comercializan este tipo de durmientes.

Las especificaciones correspondientes a durmientes de concreto pretensados, no son aplicables a los durmientes de concreto postensado y viceversa.

Los siguientes documentos vigentes o los que los sustituyan, son indispensables para la aplicación de esta Norma Oficial Mexicana:

2.1. A1064/A1064M–17, "Especificación normalizada para alambre de acero al carbono y refuerzo de alambre soldado, liso y deformado, para concreto".

2.2. ASTM A242/A242M–13, "Especificación estándar para acero estructural de baja aleación de alta resistencia".

2.3. ASTM A416/A416M–12, "Especificación Normalizada para Torón de Acero, de Siete Alambres Sin Recubrimiento para Concreto Preesforzado".

2.4. ASTM A421/A421M–15, " Especificación Normalizada para Alambre de Acero Aliviado (relevado) de Esfuerzos sin Recubrimiento para Concreto Preesforzado".

2.5. ASTM A–440, "Acero Estructural de Alta Resistencia Mecánica y a la Corrosión".

2.6. ASTM A500/A500M–18, " Especificación estándar para tubos estructurales de acero al carbono sin costura y soldados conformados en frío redondos y con formas".

2.7. ASTM A501/A501M–14, "Especificación Normalizada para Tubos Estructurales de Acero al Carbono Soldados en Caliente, Electrosoldados y sin Costura".

2.8. ASTM A53/A53M–12, "Especificación Normalizada para Tubos de Acero Negro e Inmersos en Caliente, Galvanizados, Soldados y Sin Costura".

2.9. ASTM A558, "Especificación para electrodos de acero desnudo leves y fundentes para soldadura por arco sumergido".

2.10. ASTM A572/A572M–15, "Especificación Normalizada para Acero Estructural de Alta Resistencia de Baja Aleación de Columbio–Vanadio".

2.11. ASTM A615/A615M–16, "Especificación Normalizada para Barras de Acero y Carbono Lisas y Corrugadas para Refuerzo de Concreto".

2.12. ASTM A616/A616M–96a, "Especificación estándar para riel de acero deformado y liso para refuerzo de concreto".

2.13. ASTM A617/A617M–96a, "Especificación estándar para barras de acero deformadas y lisas para refuerzo de concreto".

2.14. ASTM A722/A722M–15, "Especificación Normalizada para barras de Acero de Alta Resistencia para Concreto Preesforzado".

2.15. ASTM A881/A881M–16a, "Especificación estándar para alambres de acero, con sangría, de baja relajación para concreto pretensado".

2.16. ASTM A886/A886M–17, "Especificación normalizada para acero trenzado, sangría, de Siete Alambres liberada mediante tensión de esfuerzos para concreto pretensado".

2.17. ASTM A911/A911M–15, "Especificación normalizada para barras de acero de baja relajación para durmiente de concreto presforzado para ferrocarril".

2.18. ASTM B117–16, "Práctica estándar para el funcionamiento de la sal en aparato de aerosol (FOG)".

2.19. ASTM C1105–08a, "Método de Prueba Estándar para Medir el Cambio de Dimensiones en el Concreto debido a la Reacción Álcali-Carbonatos en Agregados".

2.20. ASTM C1260, "Método de Prueba Estándar para determinar el Potencial de Reactividad Álcali-Agregados (Método de Barras de Mortero)".

2.21. ASTM C1293–08b, "Método de Prueba Estándar para la determinación el cambio de dimensiones debido a la Reacción Alcali-Silice en el Concreto".

2.22. ASTM C150/C150M–17, "Especificación normalizada para cemento Portland".

2.23. ASTM C1567–13, "Método de Prueba Estándar para Determinar la Reactividad Potencial Alcali-Silice por la combinación de Agregados y Cemento utilizados en la fabricación de Concreto (Método Acelerado de Barras de Mortero)".

2.24. ASTM C184–94e1, "Método de Prueba Estándar para Determinar la Finura del Cemento utilizando los Tamices No.100 y No.200".

2.25. ASTM C260/C260M–10A, "Especificación Normalizada para la Utilización de Aditivos Inclusores de Aire en el Concreto".

2.26. ASTM C295/C295M–12, "Guía normalizada para examen petrográfico de agregados para concreto".

2.27. ASTM C31/C31M–18, "Práctica Normalizada para Preparación y Curado de Especímenes de Ensayo de Concreto en la Obra".

2.28. ASTM C33/C33M–16E1, "Especificación Normalizada para Agregados del Concreto".

2.29. ASTM C359, "Método de Prueba Estándar para medir el endurecimiento temprano del Concreto Hidráulico (Método del Mortero)".

2.30. ASTM C39/C39M–18, "Método de prueba normalizado para la resistencia a la compresión de especímenes cilíndricos de concreto".

2.31. ASTM C494/C494M–17, "Especificación Normalizada para la Utilización de Aditivos Químicos en el Concreto".

2.32. ASTM C666/C666M–15, "Método de Prueba Estándar para la Resistencia de Concreto a Congelación Rápida y Descongelación".

2.33. ASTM C856–17, "Practica Estándar para Realizar el Examen Petrográfico del Concreto Endurecido".

Para los propósitos de esta Norma Oficial Mexicana, se aplican las definiciones y abreviaturas siguientes:

Es el elemento de acero que tensado y anclado se utiliza para impartir presfuerzo al concreto.

Es el acero, excluyendo el acero de presfuerzo, colocado dentro del durmiente para mejorar su resistencia estructural y para controlar la deflexión y el agrietamiento.

Material pétreo seleccionado, producto de la trituración de piedra, que se coloca sobre el subbalasto, debajo de los durmientes y entre ellos, cuya función es soportar las cargas rodantes y transmitirlas a las terracerías, distribuyéndolas, en la forma que no se produzcan deformaciones perjudiciales en éstas.

Capa sobre la que se desplanta la capa subrasante, que se construye, cuando así lo indique el proyecto, inmediatamente encima del cuerpo del terraplén, con materiales compactables producto de cortes o procedentes de bancos.

Última capa de las terracerías, sobre la que se desplanta el subbalasto, que se construye inmediatamente encima de la cama de los cortes, de la capa subyacente o del cuerpo del terraplén cuando esta última no se utilice, con materiales seleccionados o cribados producto de cortes o precedentes de bancos.

Carga o componente de carga aplicada en ángulo recto al eje longitudinal del riel.

Superficie comprendida entre las aristas superiores de los taludes de balasto colocado.

Excavación ejecutada a cielo abierto en el terreno natural, en ampliación de taludes, rebajes en la superficie de cortes o terraplenes existentes y en derrumbes, con objeto de preparar y formar la sección de la obra.

Componente transversal de la vía cuya función es mantener el escantillón y transmitir las cargas del riel al balasto.

Durmiente de concreto presforzado que emplea acero de presfuerzo para precomprimir el concreto después de que éste está endurecido.

Durmiente de concreto presforzado que empela acero de presfuerzo que se tensiona antes de la colocación de concreto.

Durmiente en el que el concreto se encuentra precomprimido por acción del acero de presfruerzo.

Durmiente de concreto reforzado que, además de acero de refuerzo longitudinal, emplea acero de presfuerzo para resistir la flexión.

Componente o grupo de componentes de un sistema de vía que fijan el riel a los durmientes.

Flexionamiento que produce tensión o reduce la compresión en el área superior del durmiente.

Flexión que produce o reduce la compresión en la superficie inferior del durmiente.

Plano de falla que se origina trasversalmente en la cara de tensión del durmiente, extendiéndose al nivel del acero de refuerzo o de presfuerzo y que aumenta su tamaño al incrementarse la carga.

Mecanismo para asegurar el ensamble del riel al durmiente. Puede ser colocado en el durmiente en el momento de su fabricación, o colocado en los alojamientos moldeados o barrenados en el durmiente.

Conjunto de cortes y terraplenes de una obra ferroviaria, ejecutados hasta el nivel de desplante del subbalasto.

Estructura que se construye con materiales producto de cortes o procedentes de bancos, con el fin de obtener el nivel de desplante del subbalasto que indique el proyecto, ampliar la corona, cimentar estructuras, formar bermas y bordos, y tender taludes.

Capa de material seleccionado que se construye sobre las terracerías terminadas, resistente a la penetración del balasto y cuya función es soportar las cargas rodantes y transmitirlas a las terracerías, distribuyéndolas, en la forma que no se produzcan deformaciones perjudiciales en éstas.

Conjunto de balasto, durmientes, rieles, dispositivos de sujeción y de apoyo, juegos de cambio y cruceros, que se colocan para sustentar y guiar al equipo rodante, de acuerdo con lo fijado en el proyecto. Las vías pueden ser: a) elásticas, en las que se emplean placas de hule amortiguadoras entre rieles y durmientes, y sujeciones del tipo de muelle o de resorte; y b) clavadas, en las que se emplean placas de asiento metálicas entre rieles y durmientes, sujeciones con clavos de vía y anclas a presión sujetas a los rieles.

Los durmientes de concreto deben cumplir con especificaciones relativas a cargas verticales en la separación de los durmientes, dimensiones del durmiente, distribuciones de las cargas, factores de impacto, balasto y subbalasto, presión del balasto, presión en el subbalasto, cargas laterales, cargas longitudinales, distribución de cargas sobre el asiento del riel, requisitos de flexión y juntas de riel. A continuación, se detallan las especificaciones de cada una:

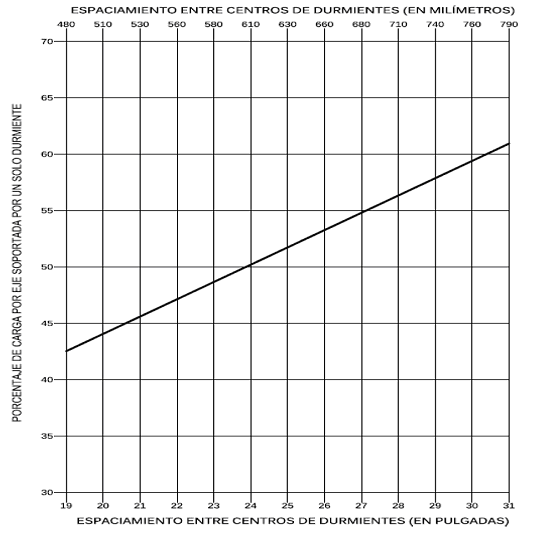

La separación entre durmientes afecta el esfuerzo flexionante del riel y del durmiente, así como el esfuerzo de compresión en el balasto y la capa subbalasto, además eleva los esfuerzos de flexión sobre los propios durmientes. Para una serie de dimensiones de durmientes y magnitudes de cargas por rueda, las consecuencias de incrementar el espaciamiento entre durmientes es también tener momentos de flexión más altos en el riel y los momentos máximos en los propios durmientes. Para el caso de durmientes, balasto y subbalasto con características constantes, un espaciamiento más grande entre durmientes provocaría un mayor hundimiento de la vía por carga unitaria de rueda, esto es, el módulo de vía será más bajo. A la inversa entre menor sea el espaciamiento entre durmientes, menor será el esfuerzo unitario y mayor el módulo de vía.

Las coberturas de estas especificaciones para durmientes de concreto están destinadas a diseños de vía con espaciamientos entre durmientes de eje a eje de 500 mm a 760 mm (20" a 30").

El empleo de durmientes más largos, más anchos o más rígidos, que varíen la superficie de apoyo durmiente–balasto, tiene casi los mismos efectos que el reducir la separación entre durmientes. Existen, sin embargo, límites dentro de los cuales el incremento en el tamaño no tiene efecto alguno para reducir el esfuerzo en la vía. La concentración de esfuerzos en la zona durmiente/balasto disminuye a medida que la distancia entre los rieles aumenta. Por lo tanto, existe un punto en el cual el diseño de alargamiento del durmiente disminuirá significativamente la carga unitaria sobre la superficie durmiente/balasto. Existen, además, condiciones de gálibos en el derecho de vía, estructuras y de la maquinaria que restringen la longitud del durmiente.

El diseño de durmientes más anchos tiene beneficios similares a los incrementos en la longitud del durmiente. Dicho diseño, sin embargo, corresponde al punto donde resulta práctico compactar el balasto abajo del durmiente. Las dimensiones para durmientes de concreto de longitud deben diseñarse entre 2 400 mm a 2 690 mm (7' 11" a 8' 10"), y ancho en la superficie inferior entre 220 y 330 mm (8.5" y 13"). Debido a la transferencia de adherencia, los durmientes de concreto pretensados deberán ser de al menos 2 440 mm (8' 07") de longitud a menos que se hagan las previsiones adicionales para asegurar la transferencia de adherencia adecuada.

El inciso anterior y los requisitos siguientes están basados en que las cargas de la rueda aplicada al riel serán distribuidas por éste a varios durmientes. Tal distribución de la carga ha sido confirmada por algunas investigaciones de campo. La distribución de la carga depende del tipo de durmiente y las separaciones entre eje, de la reacción del balasto, capa subbalasto y la rigidez del riel. El porcentaje de carga por rueda por riel soportada por un solo durmiente en forma individual es variable. Un cálculo conservador de la distribución de la carga está dado en la Figura 1, aunque la rigidez del riel influye en dichos porcentajes su efecto es pequeño comparado con el de otros factores. Para simplificación, los factores de distribución se muestran sólo como una función de la separación del durmiente. Estos valores, intentan compensar las variaciones de otras influencias.

Los requisitos de estas especificaciones se basan en cálculos que incluyen un factor de impacto supuesto. Este factor es un porcentaje de incremento de las cargas estáticas que intenta incorporar el efecto dinámico de la rueda y las irregularidades del riel. Siendo este factor de impacto de 200%.

Además de las dimensiones y separación entre durmientes, la profundidad del balasto y el módulo de subbalasto, también son significativas en el sentido de que la carga vertical depende de esos parámetros. El incremento de la altura de la cama del balasto tiende a distribuir las cargas de un durmiente sobre un área más amplia de la capa subbalasto, reduciendo con ello la presión de dicha capa y el consecuente hundimiento de la vía. Así, el efecto que causa una mayor cama de balasto puede ser similar, dentro de ciertos límites, a la reducción de la separación del durmiente. Las capas subbalasto más rígidas soportan mayores esfuerzos de presión con camas de balasto de menor espesor que las capas de subbalasto más flexible. Consecuentemente, son más capaces de tolerar separaciones entre durmientes más amplias, durmientes de menor longitud y camas de balasto poco profundas o una combinación de variantes sin manifestación de falla o depresión excesiva en las vías.

El proyectista debe asegurarse de que el diseño de la vía no resulte con un sobreesfuerzo del balasto o de la capa subbalasto. Para ello, deben considerarse las cargas por rueda, el factor de distribución, el factor de impacto, las capacidades unitarias de la superficie de apoyo del balasto y la subbalasto, así como las dimensiones del durmiente y su separación.

Mientras que la presión del durmiente al balasto no se distribuye uniformemente a través o a lo largo de la base de un durmiente, puede hacerse un cálculo aproximado de la presión en la base de éste. Se ha encontrado que la presión máxima del balasto ocurre algunos centímetros abajo de su contacto con el durmiente. El valor promedio calculado de la presión del balasto en la base del durmiente condiciona la presión máxima. La presión promedio (MPa) en la base del durmiente es igual a la carga por eje, modificada por los factores de distribución e impacto y dividida por el área de apoyo del durmiente:

La presión de balasto recomendada no debe de exceder de 0.5864 MPa (85 PSI) para balasto de alta calidad resistente a la abrasión. Si se emplean materiales de balasto de calidad inferior la presión se reducirá en forma consecuencia.

Se tiene un durmiente de concreto de 2 590 mm (8' –6") de longitud y 300 cm (12") de ancho (259 cm x 30 cm=7 770 cm2). Cuál será valor de la presión en el área de apoyo del durmiente para una locomotora que tiene una carga por rueda de 134 kN (30 000 lb) si los durmientes se encuentran espaciados a 711.2 mm (28"). Presión promedio del balasto en PSI (kPa)= 60 000 (3) (0.56)/102x12= 82.4 PSI (0.586 MPa).

NOTA 1: El ejemplo es resuelto con unidades del sistema inglés, toda vez que la literatura especializada se expresa en dichas unidades.

La presión ejercida por el balasto sobre la capa de subbalasto depende de la presión del durmiente al balasto, la constante de distribución de carga a través del balasto y el espesor de ésta.

Las cargas laterales generadas por el movimiento del equipo de ferrocarril son transmitidas por el paso de las ruedas y las cejas de estas a los rieles, los cuales deben mantenerse en su lugar por medio de sistemas de fijación a los durmientes confinados por el balasto. La rigidez lateral de los rieles distribuye las cargas laterales al sistema de fijación riel–durmiente. La resistencia estructural de los elementos de fijación y los durmientes mantienen el escantillón de la vía. La masa de los durmientes, la fricción entre los durmientes y el balasto, el área de apoyo lateral de los durmientes y la masa de balasto actúan en conjunto para controlar el movimiento lateral.

La estabilidad lateral de la vía puede incrementarse al disminuir el espaciamiento entre durmientes de dimensiones similares, incrementándose la masa de durmiente, la superficie de apoyo de los extremos del durmiente por unidad de longitud de vía y la resistencia de fricción entre los durmientes y el balasto. La resistencia estructural de las fijaciones debe ser proporcional a la magnitud de la carga lateral transmitida a cada durmiente los durmientes, que se determina por la rigidez lateral del riel y el espaciamiento entre durmientes.

La magnitud de las cargas laterales que deben ser soportadas, depende no solamente de las dimensiones, configuración, peso, velocidad y características del equipo de arrastre sino también de las características geométricas de la estructura de la vía. Tanto la geometría de una vía en tangente o una vía con curvatura fuertemente cerrada, así como sus irregularidades y las mínimas desviaciones geométricas de diseño influyen en la magnitud de la carga lateral.

Estas especificaciones para durmientes de concreto consideran sistemas de fijación capaces de soportar las cargas laterales por rueda contra el riel superiores a 6 424 toneladas por 304.8 mm lineales de vía (14 Kips por pie lineal de vía) cuando tales cargas laterales son acompañadas por cargas verticales de una magnitud similar.

La carga longitudinal originada por la combinación del esfuerzo térmico en rieles soldados continuos y por la fuerza de tracción, se transfiere de los sistemas de fijación de los durmientes al balasto y debe ser equilibrada finalmente por la fricción interna del balasto. Por tanto, la superficie longitudinal de los durmientes por unidad de longitud de vía, la fricción existente entre la base de los durmientes y el balasto, así como las propiedades físicas de este último determinan la resistencia al movimiento longitudinal del riel. La resistencia al movimiento del riel, con respecto a los durmientes, se determina por las características de la fijación. Aunque el impedimento total del movimiento longitudinal del riel es generalmente deseable, existen situaciones donde esta condición es impráctica o no deseable. En la construcción de vías convencionales, el factor limitante de la reacción contra el movimiento longitudinal es a menudo la resistencia que ofrece el balasto.

Las distribuciones de cargas verticales en el asiento del riel pueden ser altamente no-uniformes. A altas relaciones de L/V, el asiento del riel del lado escantillón puede quedar completamente sin carga, por lo tanto, el asiento del riel del lado campo estaría soportando la carga vertical total. Dentro de los factores que afectan la gravedad de la concentración de carga vertical se encuentran la relación L/V, la magnitud de la carga vertical de la rueda, condiciones de apoyo del durmiente y características de los sistemas de fijación tales como la rigidez de la almohadilla, la fuerza de apriete del sistema de fijación y las tolerancias en la fabricación de los componentes en general.

NOTA 2: Se recomienda que en el proceso de diseño del durmiente se tenga en cuenta las solicitaciones más altas generadas por estas concentraciones de carga.

El esfuerzo de flexión originado en el riel bajo carga es una función del momento flexionante aplicado y el módulo de inercia del riel. El momento mencionado se determina en el instante por la carga de rueda, la separación del eje y el módulo de la vía. Las secciones del riel más modernas son capaces de distribuir sin peligro las cargas de rueda en durmientes con separaciones hasta de 760 mm con soporte de balasto normal. Se recomienda que el ingeniero calcule el esfuerzo flexionante máximo para secciones de riel más ligeras de 49.60 kg/m (100 lb/yd) si se anticipa su uso. Para este propósito puede emplearse la fórmula de tensión máxima en el riel:

c = Distancia del eje neutro al borde más externo de la base o hongo, en mm (in).

Supongamos un módulo de vía de 2 109.00Kg/m2 (3 000 lb/in2) y un riel de 57.046 Kg/m (115 lb/yd) sección RE que tiene un momento de inercia de I=2 726 cm4 (65.5 in4) y una distancia del eje neutro al hongo del riel de 92 mm (3.6387").

NOTA 3: El ejemplo es resuelto con unidades del sistema inglés, toda vez que la literatura especializada se expresa en dichas unidades.

Para lograr la máxima economía del uso y beneficios del uso de durmientes de concreto se recomienda que en vía de línea principal se usen rieles soldados continuos. Si se emplean durmientes de concreto en vía convencional o junta atornillada, o en la zona de transición de vías con los rieles soldados continuos se debe tener cuidado de que la unión de dos rieles no quede apoyada directamente sobre un durmiente de concreto. La magnitud de los impactos sobre un durmiente colocado debajo de una junta emplanchuelada podría ser destructiva para el asiento del riel y su fijación.

NOTA 4: Se recomienda que los durmientes de concreto no se instalen adyacentes a juntas aisladas o dentro de los límites de un durmiente de madera con dimensiones especiales, cambios de vías o corta vías.

Los durmientes de concreto preesforzados pueden ser fabricados por los métodos pretensado y postensado. Los durmientes deben ser diseñados para usarse en vías armadas con calibre de riel de 49.60 kg/m (100 lb/yd) a 70.00 kg/m (141 lb/yd) sección "RE".

Las dimensiones y la resistencia a la flexión del durmiente deben ser capaces de mantener la distancia entre los patines de rieles con la posición inclinada del eje del riel prescrita para garantizar el escantillón de la vía de 1 435 mm, con una tolerancia de (±0.0625") 1.6 mm, medido en ángulo recto en un plano horizontal ubicado a 1.58 cm (5/8"), debajo del hongo del riel y para separación de 600 mm entre centros de durmientes.

El durmiente de concreto presforzado puede diseñarse para usarse con todo tipo de fijación si cumple con la adecuada sujeción entre riel y durmiente, que además mantenga el escantillón de vía bajo carga prescrito en el inciso 5.1, que sean capaces de transferir las cargas verticales, laterales y longitudinales del riel al durmiente, que cuenten con la propiedad de amortiguar la carga e impacto, que mantengan la inclinación del riel prestablecida y/o aislamiento para el caso de vías señalizadas. Esta parte debe sujetarse a los planos de ensamble del riel con el sistema de fijación correspondiente.

La longitud nominal del durmiente de concreto postensado y pretensado no debe ser inferior a 2 400 mm ni exceder de 2 590 mm (7' 11" a 8' 6") respectivamente. Se permite una tolerancia de ± 6.35 mm (1/4") respecto de la longitud nominal.

La longitud nominal para durmientes especiales tales como durmientes para cambios de vía y cortavías pueden tener longitudes distintas a las del durmiente de concreto normal.

El ancho de la cara inferior del durmiente puede ser constante o variable a lo largo de la pieza, con un máximo de 330 mm (13") y un mínimo de 220 mm (8.6"); pero la superficie de apoyo en el balasto bajo cada riel no debe ser menor de 2 440 cm². Se permite una tolerancia de ±3.18 mm (1/8") respecto al ancho nominal.

El ancho de la cara superior del durmiente no debe ser mayor de 330 mm (13") ni menor de 150 mm (6") en ninguna sección. El ancho de la superficie de apoyo del patín del riel no debe ser menor de 190 mm (7.5"). Se permite una tolerancia de ± 3.18 mm (1/8") respecto al ancho nominal.

El peralte máximo en cualquier sección del durmiente no debe exceder de 250 mm (10"). El peralte mínimo en cualquier sección del durmiente no debe ser inferior a 150 mm (6"). Para ambos casos, se permite una tolerancia de + 6.35 mm y –3.18 mm (+1/4" y –1/8") respecto a su peralte nominal.

El peso del durmiente debe ser de entre 240 kg (530 lb) a 350 kg (760 lb). En el caso de durmientes especiales, estos pesos pueden variar, tanto el mínimo como el máximo indicado.

La superficie de apoyo del patín del riel debe tener una inclinación de 1:40 (±5) hacia al centro del durmiente. En caso de tener una inclinación distinta, será bajo responsabilidad o pedido del usuario y nunca será menor a 1:20. El asiento del riel debe tener una superficie plana y lisa con diferencia de nivel de ±0.80 mm (1/32") tanto en el sentido transversal como longitudinal del durmiente.

a) Los requisitos para los valores de diseño a la flexión factorizados se obtienen mediante el método descrito en el inciso 5.4.2.

b) Estos valores de diseño no consideran las pérdidas de presfuerzo. Los fabricantes diseñarán los durmientes para alcanzar estos valores después de ocurridas las pérdidas de presfuerzo.

5.4.2. Resistencia a la Flexión de Diseño Factorizada para Todos los tipos de Vía

a) El peso del eje depende del tipo de línea ferroviaria. La Tabla 1 proporciona rangos típicos de cargas por eje para diferentes tipos de líneas.

Tipo de tráfico	Carga (tons)[kips]	Sistemas Metro y Ligeros (tons)[kips]	Regionales de Pasajeros (tons)[kips]
Carga por eje (AL)	32 – 37 [71.5 – 82]	9 – 15 [20 - 32]	11 – 14 [25 – 30]

b) La carga en el asiento de riel es transmitida por el riel al asiento de riel en el durmiente. El Comprador del durmiente debe especificar una carga máxima por eje para determinar la carga sobre el asiento de riel. Esta carga por eje se divide entre dos para obtener la carga por rueda, y entonces multiplicarla por el factor de distribución de la carga en el asiento de riel dado en la Figura 1, y por un factor de impacto. Si el Comprador no indica un factor de impacto, se usará un factor de impacto del 200%. La carga calculada en el asiento de riel está dada por la Ecuación EC.1.

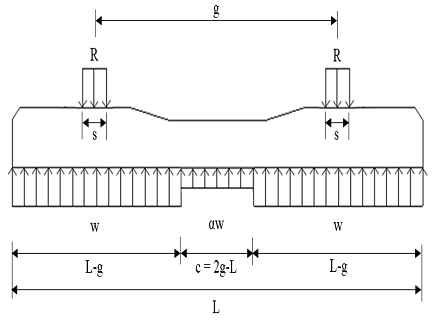

c) La figura de abajo muestra las condiciones de soporte supuestas para durmientes con ancho de base constante utilizadas para los momentos flexionantes de diseño positivos para el asiento de riel y los momentos de diseño flexionantes negativos para el centro del durmiente. El factor de soporte o de reacción en el centro, "alfa= α", se utiliza en cada ecuación. Se proporcionan valores mínimos para "α" en el párrafo f y en la Tabla 3.

Figura 2. Condiciones de Carga y de Apoyo Supuestas para la Determinación de Momentos Flexionantes de Diseño

d) El momento flexionante positivo de diseño no factorizado en el asiento de riel se calcula usando la ecuación EC.2. Este análisis recomienda un factor de soporte en el centro de 0.0 para todas las longitudes de durmiente, el cual de manera real se encontrará debajo de una vía perfectamente calzada. Se considera que la carga en el asiento de riel actúa sobre todo el ancho del patín o base del riel.

BRS+ = momento flexionante positivo de diseño, no factorizado, en el asiento de riel [kip-in]

g = separación entre centros de rieles (recomendado: 60in [1.524m] para escantillón estándar [in]

e) Se determina el momento flexionante negativo de diseño no factorizado en el asiento de riel, BRS -, usando los factores dados en la Tabla 2 y el momento flexionante positivo de diseño no factorizado calculado para el asiento de riel, BRS+. Se pueden interpolar factores para durmientes con otras longitudes.

Longitud de Durmiente	Momento Flexionante Negativo de Diseño No Factorizado en el Asiento de Riel (BRS-)
7'-9" (2.360 m)	0.72BRS+
8'-0" (2.440 m)	0.64BRS+
8'-3" (2.520 m)	0.58BRS+
8'-6" (2.590 m)	0.53BRS+
9'-0" (2.740 m)	0.46BRS+

f) El momento flexionante negativo de diseño en el centro del durmiente se calcula con la ecuación EC.3. Se deberán utilizar como mínimo los factores de soporte que aparecen en la Tabla 3. Se deja al criterio del comprador utilizar valores superiores según las condiciones de soporte de durmientes esperados en sus vías.

BC-.= Momento flexionante negativo de diseño no factorizado en el centro [kip-in]

g = separación entre centros de rieles (recomendado: 60in [1.524m] para escantillón estándar [in]

Tabla 3-Factores de Soporte Central Mínimos a Utilizar para Calcular el Momento Flexionante Negativo de Diseño No Factorizado en el Centro del Durmiente

Longitud de Durmiente	Factor de Soporte ( α)
7'-9" (2.360 m)	0.66
8'-0" (2.440 m)	0.68
8'-3" (2.520 m)	0.74
8'-6" (2.590 m)	0.84
9'-0" (2.740 m)	0.87

g) Se puede determinar el momento flexionante positivo de diseño al centro usando los factores dados en la Tabla 4 y el momento flexionante negativo de diseño no factorizado calculado para el centro del durmiente. Se pueden interpolar los factores para durmientes con otros largos.

Tabla 4-Factores para Momento Flexionante Positivo de Diseño No Factorizado en el Centro

Longitud de Durmiente	Momento Positivo en el Centro (BC+)
7'-9" (2.360 m)	0.54BC-
8'-0" (2.440 m)	0.61BC-
8'-3" (2.520 m)	0.66BC-
8'-6" (2.590 m)	0.70BC-
9'-0" (2.740 m)	0.70BC-

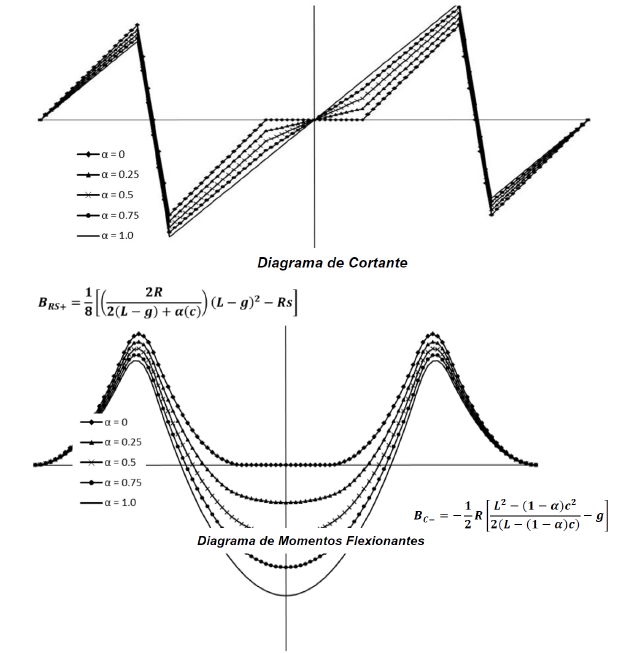

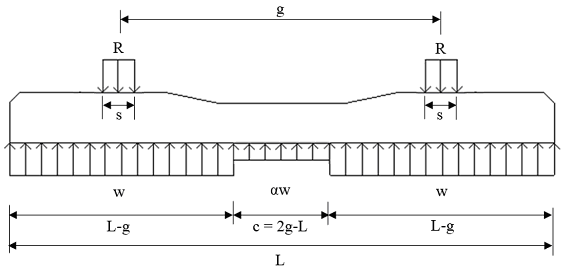

Figura 4. Suposiciones de Carga y Condiciones de Soporte, Diagrama de Cortante y Diagrama de Momento Flexionantes para la Determinación de Momentos Flexionantes de Diseño

h) Para todo tipo de tráfico en vías balastadas y para tomar en cuenta la influencia de la velocidad y toneladas que transitan al año sobre dichas vías, los momentos flexionantes de diseño factorizados se pueden calcular como:

B = los momentos flexionantes no factorizados calculados en Sección 5.4.2 a – g [kip-in]

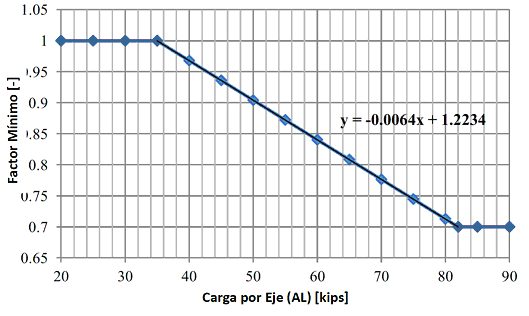

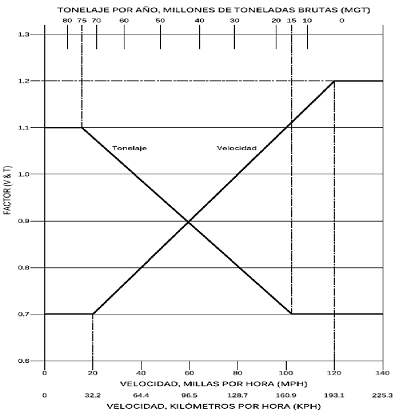

NOTA 1: Los factores de velocidad y de tonelaje deberán ser tomados de acuerdo con la Figura 4 según las condiciones de tráfico y nunca deberán ser inferiores del límite bajo de la Figura 5.

i) El uso de almohadillas atenuantes de deformación sobre el durmiente en el sistema de sujeción del riel ha mostrado su efecto en la carga de diseño sobre el asiento de riel. Por lo tanto, se puede reducir el factor de impacto a criterio del Ingeniero. Se debe tomar nota de esta reducción y tomarse en cuenta en la selección de las almohadillas por el resto de la vida del durmiente.

j) Para diseños de durmientes que tengan el ancho reducido en el centro del durmiente, el momento positivo en el asiento de riel aumentará y el momento negativo en el centro del durmiente disminuirá cuando se compara con uno de ancho constante en su base, para un valor dado de presión en el balasto.

k) En vista de esta condición, los requisitos para el momento flexionante positivo en asiento de riel y centro de durmiente, y para el centro negativo serán modificados en consecuencia. Cálculos requeridos para el momento deben estar basados en la geometría de la superficie en el fondo del durmiente, sometida a una presión uniforme de balasto.

Los durmientes de concreto presforzado tipo monolíticos deben cumplir con los criterios establecidos en el inciso 8.1

La precompresión máxima después de todas las pérdidas en cualquier punto de los durmientes no debe exceder de los 175.8 kg/cm2 (2 500 psi o 17.2 MPa).

Debe existir un esfuerzo de precompresión mínima en cualquier sección transversal vertical a través del área del asiento del riel de 35.2 kg/cm2 (500 psi o 3.5 MPa), después de todas las pérdidas y sin ninguna carga aplicada.

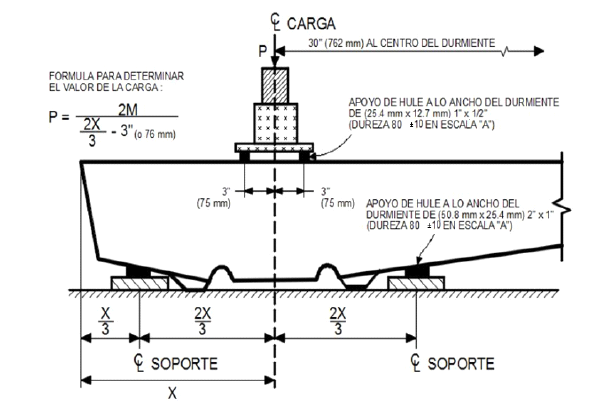

La capacidad mínima a la flexión positiva y negativa en el asiento de riel será la indicada en el inciso 8.3, para la longitud del durmiente y separación que se usarán cuando se realicen los ensayos de acuerdo con la Prueba de Carga Vertical de apoyo del riel descrito en el inciso 8.11.

La capacidad mínima a la flexión negativa en el centro del durmiente debe realizarse como se describe en el presente capítulo, para la longitud del durmiente y separación que se usarán cuando se realicen los ensayos de acuerdo con la Prueba de Momento de Flexión Negativa descrito en el inciso 8.3.

La capacidad mínima a la flexión positiva en el centro del durmiente debe realizarse como se describe en el presente capítulo, para la longitud del durmiente y separación que se usarán cuando se realicen los ensayos de acuerdo con la Prueba de Momento de Flexión Positiva descrito en el inciso 8.3.

El durmiente debe satisfacer los requisitos de la Prueba de Carga Repetida en la zona de asiento del riel descrito en el inciso 8.7. El durmiente debe cumplir con los requisitos de la Prueba de Anclaje del Postensado o de desarrollo de adherencia descrito en el inciso 8.4.

La diferencia de inclinación entre asientos de un mismo durmiente en el sentido de los rieles (Alabeo), no debe ser mayor de 1.6 mm (1/16") en un ancho de 152.4 mm (6").

En el durmiente pretensado los torones, cables o alambres no deben de sobresalir más de 6.4 mm (1/2") más allá de los extremos del durmiente, o según lo especifique el cliente.

Los alambres/ acero o anclajes de presfuerzo no deben salir de los extremos del durmiente postensado y deben ser cubiertos con mortero, epóxico u otro material aprobado por el usuario para protegerlos de la corrosión. El recubrimiento de concreto mínimo para el alambre de presfuerzo, conductos o accesorios finales del sistema de pretensado o postensado será de 19 mm (3/4").

El recubrimiento mínimo de concreto del acero de refuerzo, tendones de pretensado, conductos o accesorios finales de pretensado debe ser como sigue:

Refuerzo cuando se usa otro tipo de durmiente, se debe cumplir con las siguientes especificaciones:

a) La tolerancia para la colocación del acero de presfuerzo es importante para asegurar que se alcancen tanto la resistencia a la flexión, el espesor mínimo del recubrimiento y los requisitos eléctricos.

b) La tolerancia para la profundidad de colocación del acero de refuerzo convencional debe de ser ± 3.18 mm (± 1/8").

c) La tolerancia para la profundidad del acero de presfuerzo será de ± 3.18 mm (± 1/8"). La tolerancia para la colocación del acero de presfuerzo en plano vertical es de ± 3.18 mm (± 1/8") y en el plano horizontal de ± 6.40 mm (± 1/4").

d) La tolerancia para la colocación del acero de pretensado será de ± 3.18 mm (± 1/8") vertical y (± 1/4") horizontal. Se permiten mayores tolerancias, siempre que el proveedor pueda demostrar que el durmiente tiene una resistencia a la flexión adecuada (con una distribución uniforme de los alambres), el recubrimiento mínimo se ve comprometido y no hay cortocircuitos eléctricos.

e) La tolerancia para la ubicación longitudinal de trayectorias curvas en el acero de refuerzo debe ser ± 50 mm (± 2").

f) La tolerancia para la ubicación en los extremos de las barras de refuerzo será ± 12 mm (± 1/2"). La superficie de las caras de los durmientes debe presentar un aspecto liso y uniforme con un mínimo de porosidades. La concentración de porosidad en la superficie (evidencia de una inadecuada mezcla), vibración o curado es motivo de rechazo. Las aristas de las caras de los durmientes deben ser redondeadas y exentas de salientes y despostilladuras.

Los durmientes deben tener letras o números en la cara superior en alto o bajo relieve para identificar al fabricante, tipo o modelo del durmiente, lote y el año de su fabricación.

Para su uso en vías señalizadas, los durmientes deben asilarse eléctricamente junto con su sistema de fijación correspondiente a fin de proporcionar una impedancia mínima de 20 000 Ω por durmiente, al aplicar un voltaje en corriente alterna de 10 V 60 Hz.

Se debe prestar la máxima atención a las propiedades del concreto que afecta la durabilidad del durmiente; el diseño de la mezcla, reactividad química, métodos de fabricación, propiedades de insumos y prácticas de curado que afectan el desempeño y durabilidad del concreto. La experiencia con la reactividad álcali de los agregados, los inclusores de aire, otros aditivos, las reacciones del sulfato, la reactividad álcali–sílice (ASR, por sus siglas en inglés) y la formación tardía de la etringita (sulfoaluminato de calcio que se encuentra en el cemento, DEF por sus siglas en inglés) han influido en los requisitos que se indican en este inciso. La resistencia y durabilidad del elemento presforzado depende de la calidad y resistencia de los materiales usados para su manufactura.

La resistencia mínima a la compresión del concreto a los 28 días para la fabricación del durmiente deberá ser de 495 Kg/cm2 (7 000 PSI o 48 MPa) que será determinada de acuerdo con el método de ensayo descrito en la norma ASTM C39/C39M–18 (Ver, 2.30). La resistencia a la compresión se mide tronando especímenes o probetas cilíndricas de concreto de acuerdo con los procedimientos de la norma ASTM C31/C31M–18 (Ver, 2.27). Para producir elementos prefabricados se necesitan concretos de alta resistencia.

El cemento utilizado debe cumplir con los requisitos de la norma ASTM C150/C150M–17 (Ver, 2.22). Se recomienda que el contenido de álcalis en el cemento de Na2O +0.658 K2O sea lo más bajo posible y no mayor de 0.60%. La penetración de falso fraguado cuando se ensaya de conformidad con ASTM C359 (Ver, 2.29); no deberá ser inferior a 50.00 mm al inicio, de 35.00 mm en los tiempos intermedios y de 40.00 mm después de la remezcla.

Para reducir al mínimo el riesgo de reactividad álcali–agregado, existen materiales puzolánicos como cenizas volantes, humo de sílice o escoria que pueden ser utilizados siempre que el concreto elaborado con el cemento portland propuesto, agregados y puzolana tengan un historial demostrable comprobado de durabilidad. Como el problema de durabilidad del concreto no puede ser evidente hasta un largo plazo, se recomienda que se cuente con un registro de servicio de 10 años como mínimo para evaluar su desempeño en la vía.

Todos los agregados deben cumplir los requisitos de las especificaciones de Agregados descritos en el Capítulo 8 de AREMA (Ver, 12 Bibliografía), así como las que corresponden a la parte 1 en cuanto a las estructuras de concreto y cimentaciones, y los del numeral 1.3 relacionados con materiales, ensayos y requisitos de construcción y de otros materiales para concreto.

Además, deben ser resistentes, fuertes, durables y estar libres de material nocivo o dañino. Debe ponerse especial atención a los requisitos establecidos en la norma ASTM C33/C33M–16E1 (Ver, 2.28). Los agregados gruesos deberán cumplir los requisitos de la clase 4S de la norma ASTM C33/C33M–16E1 (Ver, 2.28). Los agregados deben estar libres de la expansión excesiva como se indica en el inciso 7.6 de esta Norma Oficial Mexicana.

Además, para el análisis preliminar, se debe realizar una revisión de campo del desempeño del agregado en estructuras de concreto existentes, preferiblemente por un petrógrafo experimentado, para determinar el registro histórico de durabilidad. Debe llevarse a cabo un análisis petrográfico de acuerdo con la norma ASTM C295/C295M–12 (Ver, 2.26), para una fuente nueva de agregados, incluyendo nuevos frentes de explotación o estratos en los bancos o canteras existentes, para determinar los componentes minerales potencialmente reactivos. Dicho análisis se debe repetir cada 6 meses. Es recomendable contar con un geólogo profesional.

La dosificación de agua debe cumplir con los requisitos de las Especificaciones para la Dosificación de Agua, Estructuras y Cimentaciones de Concreto, Materiales, Ensayos y Requisitos de Construcción del American Railway Engineering and Maintenance of Way Association (Ver, 12 Bibliografía). Además, la cantidad de agua, incluyendo la parte de dosificación, contribuye en forma de humedad libre en los agregados, no deberá contener cantidades de impurezas perjudiciales de iones de cloruro que pueden resultar nocivas tanto para el concreto como para el acero (un contenido de iones de cloruro mayor a 400 ppm se considera perjudicial), se debe mantener el nivel muy por debajo de lo indicado.

Los aditivos químicos para concreto deben cumplir los requisitos de la norma ASTM C494/C494M–17 (Ver, 2.31). No se usarán aditivos que contengan cloruros. En climas severos, donde los durmientes puedan estar expuestos al proceso de congelación y descongelación se utilizará un aditivo de inclusor de aire de acuerdo con la norma ASTM C260/C260M–10ª (Ver, 2.25).

Después de vaciar y consolidar el concreto, la superficie expuesta será cubierta con láminas o telas impermeables. El concreto no debe colocarse en los moldes cuyas temperaturas sean inferiores a 4,4 °C (40 °F) y la temperatura del concreto no debe ser menor de 10 °C (50 °F) entre el vaciado y la transferencia de presfuerzo.

NOTA 1: El concreto debe cumplir los requisitos señalados en la N-CMT-2-02-005/04 (Ver, 2.34).

Durante el periodo preestablecido, la temperatura en el concreto no será superior a los 32° C (90° F) durante las primeras 3 horas y 40° C (105° F) durante las primeras 4 horas. Con el calor acelerado de curado, el índice del calor no será superior a 19.4° C (35° F) por hora y la temperatura del curado dentro del concreto no será superior a 60° C (140° F), a menos el proveedor pueda demostrar que los materiales utilizados serán satisfactorios para la durabilidad a largo plazo, en los que en ese caso se pueden utilizar temperaturas de hasta de 70° C (158° F).

El método de calor aplicado será tal que todos los durmientes producidos de una colada dada estén a una temperatura similar. Durante el curado, la temperatura en el centro de la sección transversal del asiento del riel de un durmiente en cada cama deberá ser registrada automáticamente.

La durabilidad del concreto está estrechamente relacionada con la expansión del concreto y los efectos ambientales (capacidad que tiene el concreto para resistir las acciones del entorno del medio ambiente que le rodea y que le puede originar cualquier proceso de degradación o deterioro).

NOTA 2: Las especificaciones deberán interpretar la descripción de cada tema o aspecto y seleccionar con cuidado aquellas pruebas que corresponden al producto que se esté especificando.

Uno de los principales procesos de degradación del concreto son las reacciones expansivas dentro del molde de concreto. Las causas actuales son conocidas como Reacción Álcali–Sílice (ASR), Reacción Álcali–Carbonato (ACR, por sus siglas en inglés) y la formación retardada de la Etringita (DEF) o ataque sulfático (degradación del concreto por la acción de sulfatos). La reacción alcalina está relacionada con la compatibilidad química entre el cemento y el agregado.

Es una combinación de la mezcla total del contenido de álcali y la reacción del agregado. Un análisis petrográfico de los agregados propuestos para la elaboración del concreto descritos en la norma ASTM C295/C295M–12 (Ver, 2.26), y un análisis petrográfico del concreto endurecido por ASTM C856–17 (Ver, 2.33), en combinación con las pruebas descritas a continuación, pueden ser útiles para determinar el potencial de reactividad del álcali en el agregado.

La reacción álcali–sílice de los agregados (ASR) puede ser probada con la metodología de la norma ASTM C1260 (Ver, 2.20), y/o la ASTM C1293–08b (Ver, 2.21).

Los agregados reactivos no pueden ser utilizados. Los estudios petrográficos de los agregados ASTM C295 (Ver 2.26) y del concreto endurecido ASTM C856 (Ver 2.33) pueden ayudar a determinar la presencia de minerales reactivos en los agregados. Se deberá comprobar el cumplimiento de la prueba ASTM C1260 (ver 2.20) que mide la reacción álcali-sílice (ASR), a la prueba ASTM C1105 (ver 2.19) que mide la reacción álcali-carbonato (ACR) y a la prueba Duggan que mide la expansión del concreto (DEF). Se recomiendan intervalos de seis meses para las pruebas de durabilidad para asegurar el comportamiento conveniente de los agregados o para cualquier nueva fuente de agregados.

La formación de una etringita tardía es, en principio, consecuencia de la descomposición térmica de la etringita (sulfoaluminato de calcio hidratado) formada con anterioridad o durante el fraguado del concreto, lo que resulta en una falla expansiva del concreto. Dos causas potenciales de ello son el contenido excesivo de sulfato en el cemento o el calor excesivo generado durante el proceso de curado del concreto. Para la prueba de cualquiera de las situaciones, la Prueba de Duggan descrita en el inciso 7.16 es la aplicable.

Los daños por el efecto de congelación/descongelación y la corrosión del acero de presfuerzo, son dos resultados comunes.

Son causados por la formación de hielo dentro de la masa del concreto, resultando en daño de expansión para el concreto. Sea que haya o no formación de hielo esto se convierte en un problema que depende de una combinación de la permeabilidad, relación agua–cemento, espaciamiento y tamaño de la porosidad en el concreto, total de aire que haya entrado y el grado de microfisuración. El mejor indicador de la capacidad del concreto para evitar daños por ciclo de congelamiento–descongelamiento es la finalización con éxito de la prueba ASTM C666/C666M–15 (Ver, 2.32). Se recomienda que la prueba se lleve a cabo a intervalos de 6 meses.

Es causado por la infiltración de humedad y agentes corrosivos en el concreto endurecido o cantidades excesivas de cloruros presentes en la mezcla del concreto. Esta humedad más los agentes de corrosión pueden atacar al acero de presfuerzo dentro del durmiente. La limitación de permeabilidad en el concreto es la mejor manera de protegerlo contra la corrosión potencial. Una relación agua–cemento (w/c) menor a 0.40, una compactación adecuada del concreto, el uso de aditivos (humo de sílice, reductores de agua de alto rango y cenizas volantes) y la finura del cemento en sí, contribuyen a la impermeabilidad adecuada del concreto. Con el uso frecuente de concreto de alta resistencia (HPC por sus siglas en inglés) para la producción de durmientes, la corrosión no es generalmente un problema. La corrosión en los extremos de los tendones de presforzado o componentes (anclajes) integrados que exponen al medio ambiente no es un problema para los durmientes de concreto pretensado, véase el inciso 6.3.2.

Es un método de ensayo que puede ser usado para clasificar mezclas de laboratorio y/o evaluar estructuras de concreto en servicio desde 1 mes a 100 años.

Utilizar corazones de concreto proporciona una medición relativamente rápida de la expansión química potencial del concreto. La velocidad en la cual esta expansión ocurre en la naturaleza depende de la condición inicial de micro fisuras en el concreto, la disponibilidad de contacto con el agua y temperatura (ciclos de absorción y secado), el grado y la frecuencia de cargas dinámicas y de la inherente química de la combinación de cementos y agregados. Sin tener que aplicar una carga dinámica en el concreto, esta prueba amplía y acelera la acción calentamiento/enfriamiento y saturación de agua/secado que se presenta en un ambiente natural.

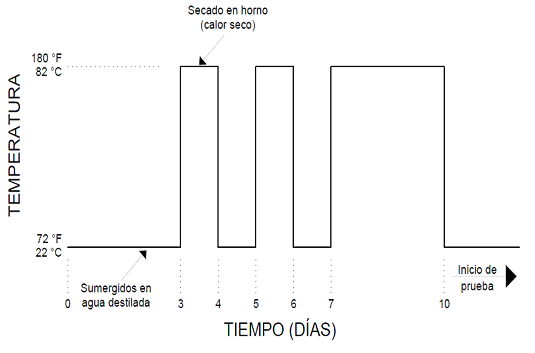

Se extraen cinco corazones de concreto de un diámetro nominal de 25.4 mm (1") de cada una de las mezclas de concreto propuestas, que fueron "curadas" por un mínimo de 7 días. Las superficies de los corazones deberán ser planas, lisas y paralelas entre sí, la superficie curva (altura del cilindro) deberá de ser de una dimensión nominal de 50.80 mm (2"). Los cinco corazones de concreto son colocados en un contenedor plástico (resistente al calor) que mida 88.90 mm (3 1/2") de diámetro y 101.60 mm (4") de altura, para ser sumergidos en agua destilada quedando sumergidos 12.70 mm (1/2") sobre su superficie plana superior a temperatura ambiente. El "ciclo de tratamiento" de los corazones de concreto se describe a continuación con apoyo de la Figura 7.

NOTA 3: Después de cada uno de los ciclos de secado en horno, los corazones deben dejarse enfriar a temperatura ambiente durante una hora, antes de sumergirlos nuevamente en agua. El agua no debe de ser cambiada durante el tratamiento o durante la fase de medición de esta prueba.

La primera medición de la longitud de los corazones de concreto (lectura cero) es tomada al final del periodo inicial de 3 días de sumergimiento (cuando los corazones de concreto se encuentran saturados de agua) y antes de comenzar las primeras 24 horas en el horno de secado. La razón para esto es incluir cualquier expansión física causada por la saturación de agua, pero excluir cualquier expansión química no natural que subsecuentemente pueda ocurrir en los corazones de concreto. En seguida del proceso de 24 horas de secado en el horno, los corazones de concreto se dejan enfriar a temperatura ambiente durante una hora para luego ser sumergidos en la misma (no cambiar) agua destilada a 22° C (72° F).

Después del "ciclo de tratamiento", se constituye el punto inicial o "día cero" para realizar la prueba de expansión. La longitud de los corazones de concreto debe de ser tomada en los días 1 y 3, dos veces por semana durante tres semanas. El cambio en la longitud de los corazones deberá ser promediado en términos de porcentaje de expansión. Para obtener concreto libre de fisuras o grietas es necesario que la variable en la longitud de los corazones de concreto no sea mayor a 0.05%. El resultado de la expansión permisible de la prueba Duggan no debe de ser mayor a 0.15%

El acero de presfuerzo que consiste en cables o torones invariablemente deberá ajustarse a la norma ASTM A416/A416M–12 (Ver, 2.3), o ASTM A886/A886M–17 (Ver, 2.16).

Debe cumplir con la norma ASTM A421/A421M–15 (Ver, 2.4), o ASTM A881/A881M–16a (Ver, 2.15).

NOTA 4: Pueden utilizarse torones distintos de los enumerados en las normas ASTM A416/A416M–12 (Ver, 2.3) o ASTM A886/A886M–17 (Ver, 2.16), y alambres distintos de los enumerados en las normas ASTM A421/A421M–15 (Ver, 2.4) o ASTM A881/A881M–16ª (Ver, 2.15), siempre que se ajusten a los requisitos de estas especificaciones y no tengan propiedades que los hagan menos satisfactorios que los enumerados en estas especificaciones.

Las barras de acero para tendones de postensado deberán cumplir con la norma ASTM A722/A722M–15 (Ver, 2.14) o ASTM A911/A911M–15 (Ver, 2.17): Pueden utilizarse barras de otras designaciones siempre que cumplan con los requisitos de límite elástico, resistencia a la tensión y alargamiento, estipulados en estas normas. Los cables de acero para tendones de Postensado se ajustarán a la norma ASTM A722/A722M–15 (Ver, 2.14). Los cables de otras denominaciones podrán utilizarse siempre que se ajusten a los requisitos del límite de elasticidad, resistencia a la tensión y al alargamiento que se estipula en la norma ASTM A722/A722M–15 (Ver, 2.14).

Las varillas de refuerzo deberán ajustarse a una de las siguientes especificaciones (excepto que el límite elástico corresponderá a la determinada por las pruebas sobre las varillas de tamaño completo; y para las varillas de refuerzo con una resistencia a la fluencia especificada del acero de refuerzo, Fy superior a 414 MPa (60,000 PSI), el esfuerzo Fy será el correspondiente a una deformación de 0.35%).

- ASTM A616/A616M–96a (Ver, 2.12). Si las varillas cumplen con estas especificaciones han de ser dobladas, también deberán cumplir con los requisitos de doblez o flexión de acuerdo con la norma ASTM A615/A615M–16 (ver, 2.11), para grado 60.

Las varillas lisas para refuerzo helicoidal se ajustarán exclusivamente a los requisitos de resistencia y elongación (alargamiento) mínima de la especificación prescrita en el inciso 7.10.6.

El reforzamiento para soldar y la especificación del procedimiento de soldadura, se indicará en los planos constructivos. Las especificaciones de las normas ASTM se complementará con los requisitos que aseguren la soldabilidad satisfactoria por este procedimiento de conformidad con el Reglamento de Soldadura para Acero de Refuerzo, AWS D12.1 "Prácticas recomendados para la soldadura de acero de refuerzo, insertos metálicos y conexiones en la construcción de concreto reforzado" (remplazada por AWS D1.4/D1.4M "Código de Soldadura Estructural–Acero Reforzado") de la Sociedad Americana de Soldadura. Los requisitos de las especificaciones complementarias serán designados de conformidad con los requisitos y deberán ser conformadas por el fabricante en el momento de la entrega.

Los alambres y varillas para refuerzo del concreto deben cumplir con la norma ASTM C184–94e1 (Ver, 2.24).

El alambre liso para refuerzo espiral debe cumplir con la norma ASTM A1064/A1064M–17 (Ver, 2.1), a excepción aquel que límite de fluencia (Fy), debe ser sometido a esfuerzos de tensión de 0.35% si el límite de fluencia especificado en el diseño excede 414 MPa (60,000 PSI).

El alambre liso electrosoldado para refuerzo del concreto debe cumplir con la norma ASTM A335/A335M–18 (Ver, 2.2), y la estipulación del inciso 7.10.10 respecto a la medición del límite de fluencia (Fy), excepto que las intersecciones soldadas no deben estar espaciadas más allá de 305 mm (12") en su dirección principal de reforzamiento.

El acero deformado para concreto reforzado debe cumplir con la norma ASTM A1064/A1064M–17 (Ver, 2.1) a excepción de cuando el alambre no sea de menor tamaño al D–41 y que el límite de fluencia (Fy) debe estar sometido a un esfuerzo de tensión correspondiente a 0.35% si el límite de fluencia en el diseño excede 414 MPa (60 000 PSI).

El alambre liso deformado electrosoldable para refuerzo del concreto debe cumplir con la norma ASTM A–947 (Ver, 2.2) y lo que estipula en cuanto a la medición del límite de fluencia (Fy), excepto que las intersecciones soldadas no deben estar espaciadas más de 406 mm (16") en la dirección principal de reforzamiento.

El tubo de acero para los elementos compuestos deberá ajustarse a alguna de las siguientes normas:

El "Grado" será especificado por el fabricante y soportado por diseño y los datos de prueba.

El acero de refuerzo utilizado en conjunto con el refuerzo de elementos compuestos deberá ajustarse a alguna de las siguientes normas.

El acero utilizado para varillas en durmientes monoblock proporcionará el doble de resistencia a la corrosión del acero 1018, como es determinado en la norma ASTM B117–16 (Ver, 2.18).

No son aceptables sistemas anticorrosivos como pintura o galvanizado, los cuales se pueden desprender por los afilados bordes del balasto. El espesor mínimo para varillas es de 5.32 mm (1/32").

El "Grado" será especificado por el fabricante y soportado por diseño y los datos de prueba.

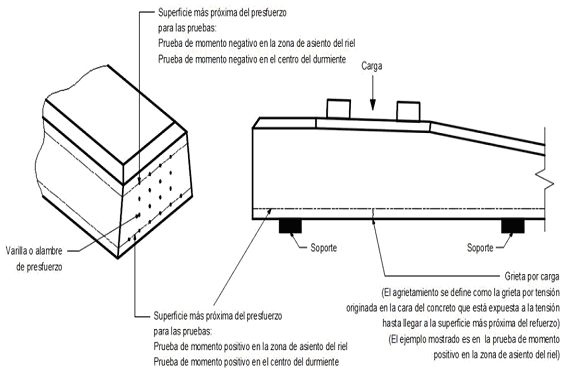

Los durmientes de concreto presforzado deben someterse a prueba de conformidad con esta Norma Oficial Mexicana; los ensayos descritos en este documento se realizarán en instalaciones de prueba autorizadas por el usuario. Para las pruebas físicas de aceptación de los durmientes, de un lote de 300 piezas, previamente seleccionado, producidos en las mismas condiciones, se escogerán cuatro piezas al azar, las cuales serán sometidas a los procesos de ensayo de laboratorio para determinar si cumplen con los requisitos especificados en los capítulos 6 y 7.

Si las cuatro piezas cumplen las especificaciones mencionadas, tres de ellas serán sometidas a las pruebas que se indican en los incisos del 8.2 al 8.11; la pieza restante será conservada por el fabricante como un durmiente patrón para un control de las tolerancias dimensionales y apariencia superficial de los durmientes que sean fabricados en el futuro.

Si alguna de las cuatro piezas incumple los requisitos indicados en este numeral, el resto del lote es considerado como rechazado.

Las pruebas de carga vertical en la sección del asiento del riel se componen de pruebas de momento negativo, momento positivo, carga de rotura y carga repetida.

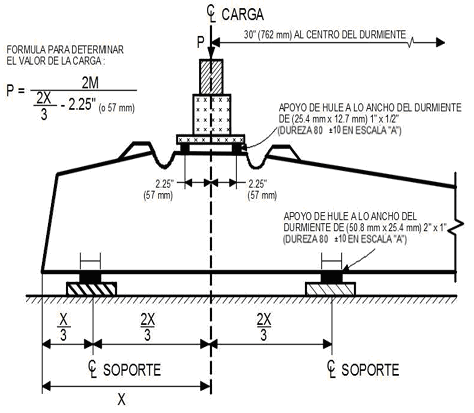

Con el durmiente apoyado y cargado como se muestra en la Figura 8, se aplica la carga vertical (P) continua y sin impacto a una velocidad promedio no mayor a 2,3 toneladas por minuto (5 kips o 22 kN/min) hasta producir el momento negativo en el asiento del riel especificado. Esta carga se mantendrá durante no menos de 3 minutos, durante los cuales se realizará una inspección para determinar si se produce agrietamiento estructural. Se debe usar una lupa de 5 aumentos iluminada con luz blanca para determinar si aparecen grietas estructurales. Si no se producen grietas estructurales, se habrá cumplido con los requisitos esta prueba.

De manera semejante, el durmiente debe ser apoyado y cargado como se muestra en la Figura 9 para producir el momento positivo en el asiento del riel especificado. Se usará una lupa de 5 aumentos iluminada con luz blanca de tamaño adecuada para detectar grietas estructurales. Si no aparece ningún agrietamiento estructural, los requisitos de esta prueba se habrán cumplido.

Después de la carga vertical para el momento positivo en el asiento del riel, la carga se incrementará a un promedio no mayor de 2.3 toneladas/min (5 kips o 22 kN/min), hasta que el durmiente se agriete desde su superficie inferior hasta el nivel inferior del presfuerzo. La magnitud de la carga se registrará como carga de agrietamiento. La carga de agrietamiento se muestra en la Figura 10.

Luego de retirar la carga estática en el asiento del riel necesaria para producir el fisuramiento, y de la sustitución de los soportes de la Figura 10, por madera laminada de 6.35 mm (1/4"), el durmiente debe ser sometido a 3 millones de ciclos de carga repetida con cada ciclo variando uniformemente entre 17.9 kN (4 kips) y 1.1P. La carga repetida no debe exceder los 600 ciclos por minuto. Si, luego de la aplicación de los 3 millones de ciclos, el durmiente puede soportar una carga en el asiento del riel de 1.5P durante 3 minutos sin deslizamiento del presfuerzo en más de 0.025 mm (0.001 pulgadas), falla por compresión, grietas por cortante o falla de presfuerzo, entonces los requerimientos de este ensayo habrán sido alcanzados. Esta prueba de carga repetida de 3 millones de ciclos puede ser descartada para diseños probados con resultado de desempeño satisfactorio en la vía.

Las pruebas de flexión en la sección del centro del durmiente se componen de pruebas de momento negativo y momento positivo.

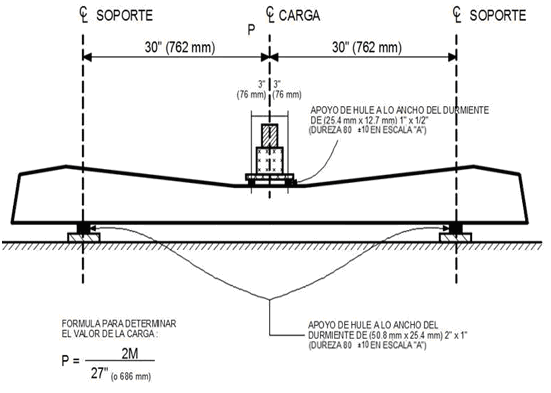

Con el durmiente apoyado y cargado como se muestra en la Figura 11, se aplica una carga aumentando a un promedio no mayor de 2.3 toneladas/min (5 kips o 22 kN/min), hasta producir un momento negativo igual al especificado en la Tabla 1. Esta carga se mantiene por no menos de 3 min, durante los cuales se hace una inspección para determinar si ocurre agrietamiento, se hacen observaciones a simple vista. Se puede usar una lupa de 5 aumentos para detectar fisuras, si no se producen fisuras estructurales, los requisitos de esta prueba se habrán cumplido.

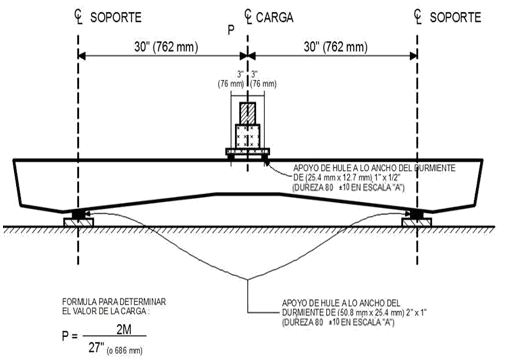

Con el durmiente apoyado y cargado como se muestra en la Figura 12, se aplica una carga aumentando a un promedio no mayor de 2,3 toneladas/min (5 kips o 22 kN/min), hasta producir un momento positivo. Esta carga se mantiene por no menos de 3 min, durante los cuales se hace una inspección para determinar si ocurre agrietamiento, haciendo uso de una lupa de 5 aumentos para detectar grietas, si no aparece ninguna fisura, los requisitos de esta prueba se han cumplido.

8.4. Pruebas de desarrollo de adherencia, anclaje de postensado y carga última.

Los durmientes de concreto pretensados deben someterse a la prueba de desarrollo de adherencia y prueba de carga última como se especifica a continuación:

- Con el durmiente apoyado y cargado en el asiento "A" del riel como se muestra en la Figura 12, se aplica una carga total de 1.5 P, siendo "P" la carga correspondiente al momento positivo en el asiento del riel y debe ser mantenida por no menos de 3 minutos.

- Si no hay más de 0.025 mm (0.001") de deslizamiento en el torón determinado por medido por un extensómetro con precisión de 1/400 de mm (1/10 000"), se habrán cumplido estos requerimientos de esta prueba.

- La carga se incrementará a no más de 44 kN/min (10 kips o 44 kN por min) hasta que ocurra la falla del durmiente, midiendo y registrando el deslizamiento del torón.

- La carga a la que se produce el deslizamiento del torón, la lectura de la carga máxima obtenida y la causa raíz de la falla permitirá documentarlo como deslizamiento del torón, rotura del torón o falla por compresión del concreto.

Los durmientes de concreto postensado deben probarse para el anclaje del torón y resistencia última como se especifica a continuación:

- Con el durmiente apoyado y cargado como se muestra en la Figura 6, se aplicará una carga que se incrementará a una velocidad no mayor a 22 kN (5kips por min) hasta que se obtenga una carga total igual a 1.5P.

- Si el durmiente puede soportar esta carga durante un lapso de 5 min., se habrán cumplido los requisitos de la prueba.

- La carga se incrementará hasta que se produzca la falla final del durmiente, y se registrará la carga máxima obtenida.

- Se aplica una carga que aumente a razón no mayor de 2.3 toneladas/min (5 kips o 22 kN/min) hasta una carga total igual a 1.5P, siendo "P" la carga correspondiente al momento positivo en el asiento del riel.

- Si el durmiente puede soportar esta carga por un periodo de 5 minutos, la prueba habrá sido cumplida.

- La carga se incrementará hasta la falla total del durmiente, registrándose la lectura de la carga máxima.

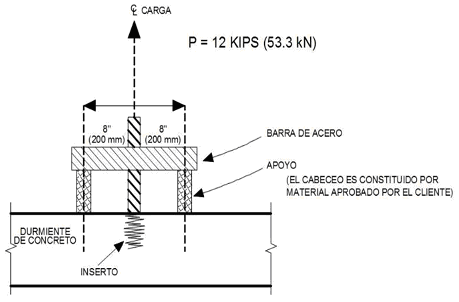

Los insertos de la fijación deben someterse a la prueba de extracción y una prueba de torque como sigue:

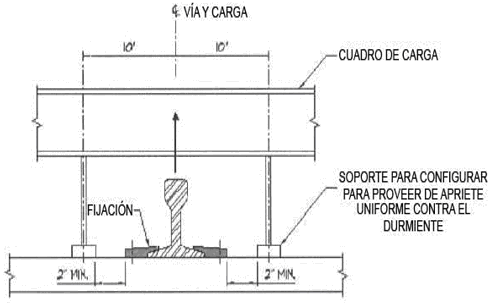

Para determinar la capacidad de resistir la tensión que le transmite el perno al durmiente y la capacidad de éste para soportar los esfuerzos flexionante negativos bajo el patín del riel, se efectúa esta prueba de extracción en cada anclaje como se muestra en la Figura 13. Se debe aplicar una carga axial de 5.45 toneladas (5 kips o 22kN) por minuto y sosteniéndola por no menos de 3 min durante los cuales se efectúa una inspección a simple vista para determinar si hay alguna falla en el anclaje o cualquier agrietamiento en el concreto, si ocurren tales fallas, los requisitos de esta prueba no se habrán cumplido. La incapacidad del anclaje de resistir por sí mismo la carga de 5.45 toneladas (5 kips) sin deformación permanente también constituirá un motivo de incumplimiento de esta prueba.

Después de la terminación satisfactoria de la prueba anterior, el ensayo del torque debe ser realizado en cada inserto. Un torque de 34.6 kg–m (250 ft–lb o 339 N–m) debe ser aplicado sobre el eje vertical del anclaje con una llave de torque calibrada a través de un dispositivo ajustado al anclaje. El torque deberá ser mantenido por no menos de 3 minutos. La capacidad del anclaje para resistir ese torque sin rotación, fisuración del concreto o deformación permanente constituirá la aprobación de esta prueba.

8.6. Prueba de extracción de la fijación: Metodología y características generales de la prueba de extracción de la fijación.

En un tramo de riel del calibre apropiado, de longitud 460 mm a 510 mm, se debe realizar el ensamble completo del sistema de fijación, incluyendo almohadillas, tornillos, clips, grapas y elementos asociados como lo recomiende el fabricante del sistema de fijación del riel. De acuerdo con el diagrama de la Figura 14, se debe aplicar una carga al riel. La carga P (carga medida más el peso del durmiente que no está apoyado más el peso del marco) se debe aplicar hasta que ocurra una separación del riel de la almohadilla o la almohadilla del asiento del riel; se debe registrar la carga de lo que ocurra primero.

La carga debe liberarse completa y posteriormente se debe aplicar una carga de 1.5 P sin exceder de 4.54 toneladas. Los insertos no deben desprenderse o deslizarse del concreto y ningún componente del sistema de fijación debe fracturarse ni el riel deberá liberarse.

8.7. Pruebas de carga repetitiva en la fijación: Metodología y características generales de la Prueba de carga repetitiva en la fijación.

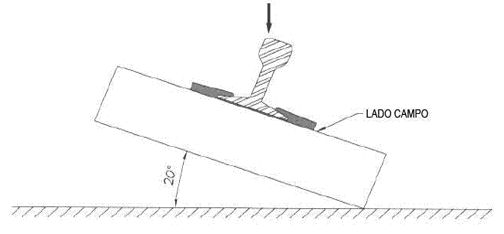

Un tramo de riel nuevo del calibre apropiado, de longitud 460 mm a 510 mm, el cual se le debe remover las escamas por medio de un trapo, se debe asegurar en el asiento del riel usando el sistema de fijación completo. De acuerdo con el diagrama de carga de la Figura 15, determinar la carga P, que sólo causará separación del riel de la almohadilla o la almohadilla del asiento del riel, lo que ocurra primero (esta carga no debe exceder 5.45 toneladas). Esta carga puede determinarse durante la Prueba de Extracción de la Fijación, descrita en el inciso 8.6, en este caso se debe usar un juego completo nuevo de clips o grapas de la fijación para la prueba de carga repetida.

Un tramo de riel nuevo del calibre apropiado, de longitud 460 mm a 510 mm, el cual se le debe remover las escamas por medio de un trapo, se debe asegurar en el asiento del riel usando el sistema de fijación completo. De acuerdo con el diagrama de carga de la Figura 15, se debe aplicar una carga alternada de tracción y compresión en un ángulo de 20° al eje vertical del riel, sin exceder 300 ciclos/min, hasta completar 3 millones de ciclos. El riel debe estar libre de rotación durante la prueba. Un ciclo consiste en aplicar carga de tracción y compresión. La magnitud de la carga de tracción debe ser de 0.6 P. Si se usan resortes para generar la carga de tracción, la carga de compresión debe ser de 13.62 toneladas más 0.6 P. Si se usa un actuador hidráulico de doble pistón para generar ambos, carga de tracción y compresión, la carga de compresión debe ser de 13.62 toneladas.

Esta carga repetida puede generar calor en las almohadillas de elastómero. El calor en las almohadillas no debe permitirse que exceda 71° C. El calor puede controlarse reduciendo los ciclos o dando períodos de descanso para permitir que se enfríe la almohadilla.

La falla por rotura de cualquier componente del sistema de fijación constituye falla de esta prueba. Para esta prueba, no se permite el reapriete de los elementos con tornillo posteriores a los 500 000 ciclos aplicados.

8.8. Pruebas de resistencia eléctrica: Metodología y características generales de la Prueba de resistencia eléctrica.

Con dos tramos de riel se arma un durmiente, usando el sistema de fijación completo como lo propone el fabricante. Una vez ensamblado, el durmiente se sumerge en agua por un mínimo de 6 horas. Transcurrido este tiempo y después de una hora de haber sacado el durmiente del agua, se aplica un voltaje de 10 V de corriente alterna a través de los dos rieles por un tiempo de 15 min. Si los rieles están oxidados o contienen escamas, deben limpiarse en los puntos de contacto.

La corriente eléctrica se determina por medio de un amperímetro y la impedancia se determina dividiendo el Voltaje (10 V) entre los amperes obtenidos. Si la impedancia o resistencia eléctrica es como mínimo 20 000 Ω, el durmiente habrá pasado la prueba.

8.9. Prueba de Abrasión/Deterioro: Metodología y características generales de la Prueba de Abrasión/Deterioro.

Para esta prueba se debe de usar riel nuevo preferentemente de 70.00 kg/m (141 lb/yd) sección RE o en su defecto riel nuevo de 67.47 kg/m (136 lb/yd) sección RE. La longitud del riel debe ser de 457.2 mm (18" (±6")). El riel se debe centrar en el sistema de fijación.

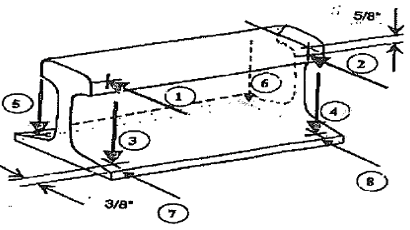

Las ubicaciones de la medición de la deflexión se requieren en los puntos 1, 2, 7 y 8 (en el lado escantillón) y también se pueden ubicar en los puntos 3 a 6 si es necesario. Los puntos de la medición de la deflexión serán establecidos a 127 mm (5") a cada lado de la línea central del sistema de fijación, ver Figura 16.

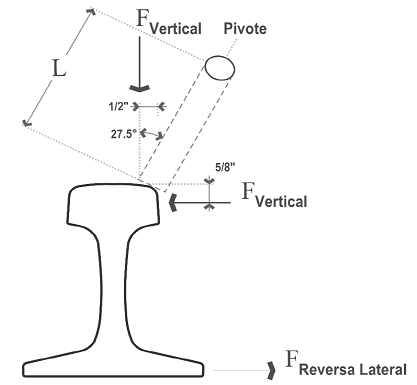

El aparato de esta prueba consiste en un cuadro de carga con un actuador hidráulico de doble acción con medidor–controlador electrónico. La carga es distribuida a través de dos brazos establecidos en un ángulo de 27.5° de la vertical, y transmitida equitativamente a cada hongo de riel del durmiente completo que está usando un sistema de fijación en específico. Alternativamente, un solo lado del durmiente se puede usar. Ver el diagrama de cargas Figura 17.

La carga aplicada a través del actuador para simular condiciones de tangente o curvas poco pronunciadas es de 22.67 toneladas (50,000 lb). Basado en esta carga, la distribución en cada zona del asiento de riel será de 11.39 toneladas (25 000 lb) en el sentido vertical y de 5.89 toneladas (13 000 lb) en el sentido lateral (en proporción L/V = 0.52).

La carga aplicada a través del actuador para simular condiciones severas (curvas con grado de curvatura mínimo a 3° 16' 51'' (5° en sistema inglés)) es de 29.48 toneladas (65 000 lb). Basado en esta carga, la distribución en cada zona del asiento de riel será de 14.74 toneladas (32 500 lb) en el sentido vertical y de 7.66 toneladas (16 900 lb) en el sentido lateral (en proporción L/V = 0.52).

Una carga lateral acción reversa de 0.45 toneladas (1 000 lb) en cada uno de los rieles, debe de aplicarse en el patín de los rieles en el lado campo, usando un aparato para maximizar el repetido viaje del patín del riel para simular las condiciones reales de campo.

Se debe simular un ambiente abrasivo en cada zona de asiento de riel. Colocar y posicionar boquillas dispersoras de agua tanto en el lado escantillón como en el lado campo de cada una de las zonas de asiento del riel.

Esparcir arena limpia y seca en ambas zonas de asiento de riel. Aplicar arena cerca de los aisladores (cerca de cada clip o placa). El agua deberá llevar la arena entre el aislador y el riel, y entre el aislador y la cubeta.

NOTA 1: En durmientes de concreto, la carga cíclica simulará la acción hidráulica que lleva la acción abrasiva bajo la almohadilla introduciendo el medio abrasivo.

Utilizar "Arena blanca de Ottawa" o similar, la cual consiste en 99.5% de SiO2, nivel 7 de dureza de Mohs, gravedad específica de 2.65 y densidad de masa de 100 lbs/ft3. Aplicar al menos 2 cucharadas pequeñas 9.75 ml (0.333 oz.) por asiento de riel (50% en cada lado) diariamente, pero dentro de un intervalo de 170 000 a 260 000 ciclos.

Utilizar agua limpia, potable, en cantidad de 36.96 ml (±7.39 ml) (1.25 oz (±0.25 oz)) en cada uno de los puntos de acceso (boquillas), por cada hora de goteo continuo. Son necesarios dos puntos de goteo por cada zona de asiento de riel. Cada uno de éstos estará cercano a los aisladores para acceder al patín del riel y al propio aislador. Esto se repite en cada lado del riel.

Las condiciones de temperatura serán simuladas en cada zona de asiento del riel. Se medirá la temperatura debajo del patín del riel, adyacente a la almohadilla.

Para temperaturas bajas: se forma una pequeña cámara alrededor de la zona de asiento del riel. La cámara se llena con hielo seco. La temperatura de los componentes se monitorea con termo/coples. Repetir diariamente dentro de un rango entre 170 000 a 260 000 ciclos. Operar a un mínimo de una hora a temperatura ambiente antes de llevar la prueba a al paso de calentamiento.

NOTA 2: normalmente se permite que la temperatura baje a –22.22° C (–40° F), mientras se realiza la prueba de fatiga, una vez alcanzada, se remueve el hielo seco de la cámara, esto permite que los componentes regresen a la temperatura ambiente del espacio en donde se realiza la prueba.

Para el paso de calentamiento, permitir que los componentes regresen a la temperatura ambiente del espacio en donde se realiza la prueba, aplicar el calor necesario para permitir que la almohadilla llegue a una temperatura de 57.22° C ±2.78° C (135° F ±5° F) durante una hora. Usar una lámpara de radiación de calor si es necesario. Retire la fuente de calor y regrese a la temperatura normal de la prueba. Repetir diariamente dentro de un rango de 170 000 a 260 000 ciclos.

Los componentes son verificados visualmente sin desensamblarse, para identificar cualquier signo de daño que podría haber sido resultado de los efectos combinados de fatiga por carga y la temperatura extrema.

Día	Procedimiento
Día 1	No se introducen ciclos de temperatura para asegurar que la prueba y los componentes estén correctamente ajustados y posicionados, y que no ocurran fallas prematuras.
Día 2	Aplicar el ciclo de temperatura baja, luego a temperatura ambiente, definido a 21.11°C ± (–6.6°C) (70°F ± 20°F), durante una hora, aplicar el ciclo de calentamiento, luego a temperatura ambiente durante una hora.
Día 3	A temperatura ambiente.
Día 4	Ciclos de enfriamiento y calentamiento como en el paso 2.
Días 5, 6 y 7	A temperatura ambiente.
Día 8	Ciclos de enfriamiento y calentamiento como en el paso 2.
Continuar la rotación de ciclos hasta que la prueba haya sido completada.

Ver las lecturas de deflexión de los elementos, mostradas en la Figura 17. Para medir los desplazamientos estáticos y dinámicos en el hongo del riel durante la prueba, se deberá colocar un transductor de desplazamiento detrás de cada hongo del riel, en cada asiento del riel. La deflexión es monitoreada en intervalos regulares (500 000 ciclos mínimo) y monitoreando a lo largo de toda la prueba para asegurarse que no haya movimientos excesivos y ver la tendencia de cada movimiento (mediciones de deflexión del hongo que excedan 0.50 cm (0.2")). Se pueden tomar mediciones adicionales de deflexión (laterales del patín, verticales del patín, verticales en el lado escantillón) por transductores agregados al ensamblaje.

8.9.4. Prueba de Abrasión/Deterioro, con un sistema de fijaciones ensambladas en un durmiente de concreto.

Este ensamble se puede realizar con material cementante; los pasos preliminares a realizar serán:

- Limpieza de la zona del asiento del riel, antes de ensamblar el durmiente, para asegurar que nada interferirá con el ensamblaje de la fijación (como referencia, la zona de asiento del riel deberá ser fotografiada antes de realizar la prueba).

- También se revisará que no existan orificios de aire, ondulaciones en el acabado o superficies irregulares; si se detecta cualquier condición de anomalía durante la inspección será notificada al usuario y se tomará alguna acción recomendada, las cuales suelen ser reparaciones menores para rellenar los orificios generados por burbujas de aire o nivelación la superficie.

- Mida el perfil del riel para reflejar un contorno y proveer una referencia base, determinando desgastes. Utilice un instrumento de medición similar al mostrado en la Figura 18, determine y mida un mínimo de nueve puntos. Sí el durmiente no se puede reparar, utilice otro durmiente.

Medición e inspección, de todos los componentes antes de instalarlos en cada zona de asiento del riel. El espesor de la almohadilla se medirá en tres puntos: la parte que dará al lado campo, en medio de esta y en la parte que dará hacia el lado escantillón de la vía.

Medir los aisladores en tres puntos, y el clip o placa en su área de apoyo, se deberá de registrar la posición que tendrá cada componente, así como su orientación para mantenerlas en la misma posición.

Si alguno de los componentes falla durante la prueba, se hará saber al usuario, para determinar si se continúa con ella, cuando se esté evaluando los sistemas de fijación, los componentes no pueden ser remplazados o movidos.

Cuando se esté evaluando la abrasión del durmiente y la fijación no esté en evaluación, se podrán remplazar o mover los componentes, reportando cualquier remplazo o movimiento de éstos y en qué punto de la evaluación (reportar el ciclo en el que haya fallado) en el tiempo de éste.

Se recomienda seleccionar componentes de fijación dentro de las tolerancias y elaborar un reporte con las dimensiones promedio contra las dimensiones reales de los componentes. El equipo de trabajo que solicita las pruebas debe de comprender que sí se usan componentes con dimensiones ajustadas al promedio, el desempeño sería ideal, pero se deben de usar componentes que sólo estén dentro de las tolerancias máximas.

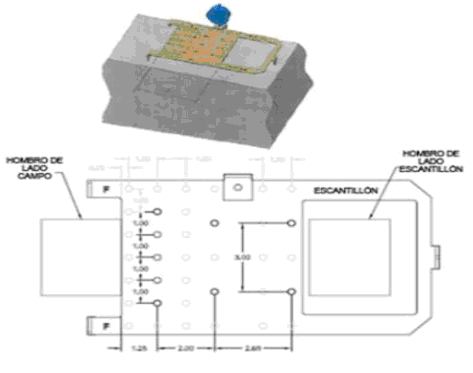

Medir la distancia entre cubetas para el cumplimiento especificado, si se utiliza el durmiente completo para la prueba; si sólo utiliza una de las zonas de asiento del riel para la prueba, entonces duplique el resultado del desplazamiento.

Verificar la inclinación de la zona de asiento del riel. Medir y reportar la simetría de las cubetas del durmiente en base al eje longitudinal del durmiente. Es decir, haga una rotación angular (visto en planta) del durmiente, y revisar cada uno de los hombros.

Medir y reportar la altura de la fijación del durmiente, se mide la altura de la fijación respecto a la cubeta y comparar con las alturas especificadas en el diseño.

Se debe de medir y reportar la carga ejercida por el clip (apriete de la fijación o torque) y no rebasar lo especificado en el diseño. El perfil de la superficie del concreto debe ser reportado al inicio y al final de la prueba.

Reportar al usuario la siguiente información acerca de las propiedades del concreto:

Después de completar los procedimientos descritos en la Prueba de Abrasión/Deterioro indicados en el inciso 8.9.4, mida la deflexión en el hongo del riel bajo la carga estática utilizada como punto de referencia. Cuando se aplique la carga máxima, se deberá verificar el desplazamiento del escantillón.

Después de completar la medición de la carga estática, se puede comenzar la prueba de Fatiga, por lo menos con 3 000 000 de ciclos (o hasta que se presente falla) a una frecuencia de 2.5 Hz (±20%). Esta carga repetitiva podría generar un aumento en la temperatura de las almohadillas. Para almohadillas compuestas elastoméricas, la temperatura no debe exceder 60° C (140° F). La temperatura normal durante la prueba va de 1.66° C a 37.7 C (35° F a 100° F). Esta acumulación de calor se puede controlar reduciendo la frecuencia o estableciendo intervalos de reposo para permitir que las almohadillas reduzcan su temperatura. Se puede utilizar un ventilador para reducir la temperatura durante la prueba. Para realizar algunas mediciones adicionales puede ser necesario detener el sistema. Los resultados deberán estar dentro de parámetros aceptables.

Examinar y Fotografiar el ensamblaje del conjunto de la fijación y zona de asiento de riel antes y después de concluir la prueba de Fatiga. Repetir la prueba de flexión por carga estática. Se deberá de documentar cualquier anomalía.

Posteriormente, el sistema de fijación en cada riel debe ser desensamblado. Todos los componentes deben de ser medidos, y examinados para identificar signos de falla/deterioro. Se debe de medir la máxima profundidad de deterioro en la zona de asiento del riel. Examinar la zona de asiento del riel para identificar signos de daño. Cualquier otra anomalía deberá ser documentada.

La falla en la prueba sucede cuando un componente individual "se rompe" o se flexiona en cualquier punto de medición en el riel descrito en el inciso 8.9.5, es mayor a 0.50 cm (0.2"). Esta evaluación da resultados relativos a controlar estándares en una zona de asiento de riel de la prueba del durmiente.

8.9.7. Pruebas de Control de Calidad durante la Producción de Durmientes de Concreto.

Durante la producción del durmiente se deben efectuar pruebas de control de calidad a una pieza elegida al azar de cada 300 durmientes o fracción de la producción diaria para asegurar un producto uniforme y de alta calidad.

En caso de que el durmiente probado falle en cualquiera de las pruebas de control de calidad establecidas esta Norma Oficial Mexicana, se deben realizar las mismas pruebas a dos durmientes adicionales del mismo lote de 300 durmientes. En caso de que cualquiera de estos durmientes falle, el 100% del lote será rechazado; por el contrario, si los dos durmientes pasan las pruebas, el lote será aceptado.

La evaluación de la conformidad de los durmientes de concreto objeto de la Norma Oficial Mexicana debe llevarse a cabo por la Agencia Reguladora de Transporte Ferroviario o por personas acreditadas y aprobadas en términos de lo dispuesto por la Ley Federal sobre Metrología y Normalización y su Reglamento. Los sujetos obligados y las personas acreditadas y aprobadas se ajustarán a lo que se señale el procedimiento de evaluación de la conformidad que se publique en el Diario Oficial de la Federación por la Agencia Reguladora de Transporte Ferroviario.

Las pruebas de aceptación del durmiente de concreto enlistadas en el capítulo 8, pueden realizarse por laboratorios de primera parte, es decir laboratorios del propio fabricante. Las pruebas de laboratorio serán aceptadas como válidas, siempre y cuando el laboratorio cuente con la acreditación y aprobación correspondiente que marca la Ley Federal sobre Metrología y Normalización, así como por su Reglamento.

La vigilancia del cumplimiento de lo dispuesto por la presente Norma Oficial Mexicana está a cargo de la Agencia Reguladora de Transporte Ferroviario, conforme a sus respectivas atribuciones y bajo lo dispuesto en la Ley Reglamentaria del Servicio Ferroviario y el Reglamento del Servicio Ferroviario vigentes.

Esta Norma Oficial Mexicana no es equivalente (NEQ) con alguna Norma Internacional, por no existir esta última al momento de su elaboración.

- American Railway Engineering and Maintenance of Way Association (AREMA), "Manual of Railway Engineering". Enero de 2018.

- AWS D12.1, "Prácticas recomendados para la soldadura de acero de refuerzo, insertos metálicos y conexiones en la construcción de concreto reforzado" (remplazada por AWS D1.4/D1.4M "Código de Soldadura Estructural–Acero Reforzado"

- ICRI–03732, "Guía para la selección y especificación de la preparación de superficie para sellantes recubrimientos y sobre–capas poliméricas."

- Ley Federal sobre Metrología y Normalización publicada en el Diario Oficial de la Federación el 1 de julio de 1992 y sus reformas subsecuentes.

- Ley Reglamentaria del Servicio Ferroviario publicada en el Diario Oficial de la Federación el 12 de mayo de 1995 y sus reformas subsecuentes.

- NMX-Z-013-SCFI-2015, "Guía para la Estructuración y Redacción de Normas". Declaratoria de vigencia publicada en el Diario Oficial de la Federación (DOF), 18 de noviembre de 2015, así como su Aclaración correspondiente publicada el 16 de junio de 2016 en el DOF.

- NMX-Z-021/1-SCFI-2015, "Adopción de normas internacionales". Declaratoria de vigencia publicada el 11 de enero de 2016 en el Diario Oficial de la Federación.

- Reglamento de la Ley Federal sobre Metrología y Normalización publicado en el Diario Oficial de la Federación el 14 de enero de 1999 y sus reformas subsecuentes.

- Reglamento del Servicio Ferroviario publicado el 25 de enero de 2000 en el Diario Oficial de la Federación y sus reformas subsecuentes.

Único: La presente Norma Oficial entrará en vigor a los 180 días naturales contados a partir del día natural inmediato siguiente al día de su publicación en el Diario Oficial de la Federación.

NORMA Oficial Mexicana NOM-001-ARTF-2019, Sistema ferroviario-Infraestructura-Durmientes Monolíticos-Especificaciones y métodos de prueba.

Al margen un sello con el Escudo Nacional, que dice: Estados Unidos Mexicanos.- COMUNICACIONES.- Secretaría de Comunicaciones y Transportes.- Agencia Reguladora del Transporte Ferroviario.
