No.
|
COMENTARIO
|
ATENCIÓN
|
79.
|
4.5 Aparato presurizado de descarga
Aparato de descarga como tanques de fluxómetro presurizados, fluxómetros y aparatos de presión controlados electrónicamente, que se emplean en sistemas que no dependen de la gravedad, y que utilizan el sistema de suministro de agua, para entregar el agua a presión y crear una descarga presurizada.
Debe decir:
4.5 Aparato presurizado de descarga
Aparato de descarga como tanques presurizados, fluxómetros y aparatos de presión controlados electrónicamente, que se emplean en sistemas que no dependen de la gravedad, y que utilizan el sistema de suministro de agua, para entregar el agua a presión y crear una descarga presurizada.
Comentario:
Se precisa el termino correcto “Tanques presurizados”
|
PROCEDE.
Del análisis del presente comentario y de los similares 163 y 310, se determinó que era procedente la propuesta del comentarista, debido a que de la revisión efectuada a los documentos que sirvieron de sustento técnico para la elaboración del instrumento, se observó que el término adecuado es “tanques presurizados”, motivo por el cual la definición “4.5 Aparato presurizado de descarga” se modifica apara quedar:
“4.5 Aparato presurizado de descarga
Aparato de descarga como tanques presurizados, fluxómetros y aparatos de presión controlados eléctrica y electrónicamente, que se emplean en sistemas que no dependen de la gravedad, y que utilizan el sistema de suministro de agua, para entregar el agua a presión y crear una descarga presurizada.”
Asimismo, es de manifestarse que, con motivo de la revisión de la presente definición, se observó que, se omitió integrar dentro de los aparatos de presión controlada, a los denominados “eléctricos”, por lo que, para evitar un vacío, y que dichos productos queden fuera de la regulación, se incluyeron en la definición.
|
80.
|
4.12 Cuadrado de alfarería
Una apertura cuadrada, de 51 mm por lado, cortada de una hoja de material flexible y usado para contar el número de defectos de acabado, entendiéndose por defectos de acabado, a aquellos que se mencionan en las tablas 6, 10 y 14 del presente documento normativo.
Debe decir:
4.12 Cuadrado de alfarería
Una apertura cuadrada, de 50 ± 1 mm por lado, cortada de una hoja de material flexible y usado para contar el número de defectos de acabado, entendiéndose por defectos de acabado, a aquellos que se mencionan en las tablas 6, 10 y 14 del presente documento normativo.
Comentario:
Se sugiere incorporar la dimensión de la apertura cuadrada de 50 mm por lado con una tolerancia de ± 1 mm.
|
PROCEDE.
Del análisis del presente comentario y de los similares 164 y 311, se determinó que era procedente la propuesta del comentarista, debido a que de la revisión efectuada a los documentos que sirvieron de sustento técnico para la elaboración del instrumento, se observó que era adecuado integrar una tolerancia a la dimensión de la apertura cuadrada de 50 mm; lo anterior, en consideración a que por razones del sistema de gestión de la calidad de los laboratorios acreditados, durante la verificación de sus instrumentos se verifica que este dentro de las especificaciones, y al dejar cerrado el valor, se limita afectando la incertidumbre de la medición; por lo que, la especificación se modifica para quedar:
“4.12 Cuadro de clasificación
Una apertura cuadrada, de 50 ± 1 mm por lado, cortada de una hoja de material flexible y usado para contar el número de defectos de acabado, entendiéndose por defectos de acabado, aquellos que se mencionan en las tablas 6 y 10 del presente documento normativo.”
La presente redacción contiene la modificación efectuada a la definición, con motivo de la respuesta a los comentarios 21 y 76.
No se omite manifestar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 164, 219, 255 y 311, se eliminó el capítulo “7. Lavabos”, por lo que, de la definición se eliminó la cita a la “Tabla 14” que regulaba ese producto.
|
81.
|
4.14.1 Acabado opaco
Es una imperfección en el acabado, en el que el lustre no se desarrolló, sin vida, plano, sin brillo, o un acabado semi-vidriado con numerosos hoyos de alfiler. Un defecto acabado opaco, no debe confundirse con un acabado satinado u opaco cuyo propósito es decorativo.
Debe decir:
4.14.1 Acabado opaco
Es una imperfección en el acabado, en el que el lustre no se desarrolló, sin vida, plano, sin brillo, o un acabado semi-vidriado. Un defecto acabado opaco, no debe confundirse con un acabado mate, satinado u opaco cuyo propósito es decorativo.
Comentario:
Se mejora la redacción del numeral 4.14.1 relativo a la definición del acabado opaco.
|
PROCEDE.
Del análisis del presente comentario y de los similares 165 y 312 se determinó que, la propuesta de modificar la redacción de la definición “4.14.1 Acabado opaco”, era procedente, debido a que, la redacción propuesta por el comentarista, es más clara y refleja lo que se pretende dar a entender con la definición; por lo anterior, se modifica para quedar:
“4.14.2 Acabado opaco
Es una imperfección en el acabado, en el que el lustre no se desarrolló, sin vida, plano, sin brillo, o un acabado semi-vidriado. Un defecto acabado opaco, no debe confundirse con un acabado mate, satinado u opaco cuyo propósito es decorativo.”
No se omite señalar que, los incisos secundarios que conforman la definición
“4.14 Defectos”, fueron ordenados alfabéticamente, y con motivo del comentario 86 se integró una nueva, por lo que la numeración cambio.
|
82.
|
4.14.2 Acabado ondulado
Es una imperfección en el acabado que resulta en numerosas carreras irregulares o moteadas en el vidriado.
Debe decir:
4.14.2 Acabado ondulado
Es una imperfección en el acabado que resulta en numerosas líneas irregulares continuas o no y/o moteadas en el vidriado
Comentario:
Se mejora la redacción del numeral 4.14.2 relativo a la definición del acabado ondulado.
|
PROCEDE.
Del análisis del presente comentario y de los similares 165 y 313, se determinó que, la propuesta de modificar la redacción de la definición “4.14.2 Acabado ondulado”, era procedente, debido a que, la redacción propuesta por el comentarista, es más clara y refleja lo que se pretende dar a entender con la definición; por lo anterior, se modifica para quedar:
“4.14.1 Acabado ondulado
Es una imperfección en el acabado que resulta en numerosas líneas irregulares continuas o no y/o moteadas en el vidriado.”
No se omite señalar que, los incisos secundarios que conforman la definición
“4.14 Defectos”, fueron ordenados alfabéticamente, y con motivo del comentario 86 se integró una nueva, por lo que la numeración cambio.
|
83.
|
4.14.9 Resquebrajamiento
Conjunto de estrías muy finas en el acabado de la superficie.
Debe decir:
4.14.9 Resquebrajamiento
Conjunto de estrías muy finas en el acabado de la superficie vitrificada.
Comentario:
Se mejora la redacción del numeral 4.14.9 relativo a la definición del resquebrajamiento
|
PROCEDE.
Del análisis del presente comentario y de los similares 165 y 314, se determinó que, la propuesta de modificar la redacción de la definición “4.14.9 Resquebrajamiento”, era procedente, debido a que, la redacción propuesta por el comentarista, es más clara y refleja lo que se pretende dar a entender con la definición; por lo anterior, se modifica para quedar:
“4.14.17 Resquebrajamiento
Conjunto de estrías muy finas en el acabado de la superficie vitrificada.”
No se omite señalar que, los incisos secundarios que conforman la definición
“4.14 Defectos”, fueron ordenados alfabéticamente, y con motivo del comentario 86 se integró una nueva, por lo que la numeración cambio.
|
84.
|
4.14.10 Estría
Una fractura muy delgada que se extiende a través del cuerpo del aparato sanitario, causada por esfuerzos de tensión durante la fabricación.
Debe decir:
4.14.10 Estría
Una fractura muy delgada que se extiende a través del cuerpo del aparato sanitario, causada por esfuerzos de tensión durante la fabricación sin presentar separación.
Comentario:
Se mejora la definición prevista en el numeral 4.14.10 de Estría.
|
PROCEDE.
Del análisis del presente comentario y de los similares 165 y 315, se determinó que, la propuesta de modificar la redacción de la definición “4.14.10 Estría”, era procedente, debido a que, la redacción propuesta por el comentarista, es más clara y refleja lo que se pretende dar a entender con la definición; por lo anterior, se modifica para quedar:
“4.14.9 Estría
Una fractura muy delgada que se extiende a través del cuerpo del aparato sanitario, causada por esfuerzos de tensión durante la fabricación sin presentar separación.”
No se omite señalar que, los incisos secundarios que conforman la definición
“4.14 Defectos”, fue ordenado alfabéticamente, por lo que la numeración cambio.
|
85.
|
4.14.13 Poro (Pinhole)
Concavidad u hondura en la superficie vidriada de un aparato sanitario, cuya dimensión es menor a 2 mm.
Debe decir:
4.14.13 Poro
Concavidad u hondura en la superficie vidriada de un aparato sanitario, cuya dimensión es mayor a 0.7 mm y es menor a 2 mm que es capaz de retener tinta o suciedad.
Comentario:
Se mejora la definición relativa al numeral 4.14.13
|
PROCEDE.
Del análisis del presente comentario y de los similares 165 y 316, se determinó que, la propuesta de modificar la redacción de la definición “4.14.13 Poro (pinole)”, era procedente, debido a que, la redacción propuesta por el comentarista, es más clara y refleja lo que se pretende dar a entender con la definición; por lo anterior, se modifica para quedar:
“4.14.16 Poro
Concavidad u hondura en la superficie vidriada de un aparato sanitario, cuya dimensión es mayor a 0.7 mm y es menor a 2 mm que es capaz de retener tinta o suciedad.”
Asimismo, se hace la aclaración que, la numeración se modificó con motivo de la respuesta al comentario 86, y al orden alfabético que se dio a los incisos secundarios que conforman la definición “4.14 Defectos”.
|
86.
|
Debe decir:
X.XX.XX Pinhole
Concavidad u hondura en la superficie vidriada de un aparato sanitario, cuya dimensión es menor a 0.7 mm que no es capaz de retener tinta o suciedad.
Comentario:
Se sugiere incorporar a definición del término “Pinhole” a fin de ser diferenciado respecto a un poro
|
PROCEDE.
Del análisis del presente comentario y de los similares 165 y 317, se determinó que, la propuesta de integrar la definición de “Pinhole”, propuesta por el comentarista era procedente, debido a que, complementa la definición “4.14 Defectos”; sin embargo, de conformidad a la experiencia de los expertos que conformaron el Grupo de Trabajo, se determinó que el término en cita, es comúnmente conocido en el país como “Microporo”, por lo que era adecuado integrar el mismo en la definición y entre paréntesis el de “Pinhole”, a efecto de una mejor identificación; por lo que, la definición que se integra queda:
“4.14.14 Microporo (Pinhole)
Concavidad u hondura en la superficie vidriada de un aparato sanitario, cuya dimensión es menor a 0.7 mm que no es capaz de retener tinta o suciedad.”
Derivado de la integración de la presente definición, y del orden alfabético de los incisos secundarios que conforman la definición “4.14 Defectos”, se modifica la numeración de los demás términos y definiciones.
|
87.
|
4.19 Empaques y sellos
Elementos destinados para permitir y/o impedir el paso del agua.
Debe decir:
4.19 Empaques y sellos
Dispositivos que permite unir sistemas evitando la fuga de fluidos.
Comentario:
Se mejora la redacción de la definición de los empaques y sellos
|
PROCEDE PARCIALMENTE.
Después de analizar la información técnica que sirvió de base para elaborar el presente proyecto de norma oficial mexicana, a la luz de la propuesta del comentarista y de los similares 169, 264 y 318, se determinó que, era procedente modificar la redacción de la definición “4.19 Empaques y sellos”, a fin de hacerla más congruente al objetivo que persigue el instrumento regulatorio, por lo que en la definición que se asentará en la versión final de la norma, se integrará la frase “sistemas evitando la fuga de fluidos” propuesta en el comentario, quedando la redacción de la siguiente forma:
“4.19 Empaques y sellos
Elementos que permiten sellar sistemas evitando la fuga de fluidos, además de mantener la hermeticidad en el producto durante su funcionamiento.”
Por otro lado, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente redactar la definición “4.19 Empaques y sellos”, tal y como lo propuso el comentarista, debido a que no reflejaba en su totalidad lo que se pretende dar a entender con dicha definición, ya que faltaban elementos a considerar como lo es la hermeticidad.
|
88.
|
4.22 Expulsión directa
Es la descarga de un inodoro mediante un chorro de agua, dirigido al orificio de salida de la taza, que empuja el contenido de la taza hacia la parte ascendente de la trampa, sobre el vertedero, y al sistema de alcantarillado por gravedad.
.
Debe decir:
4.22 Expulsión directa
Es aquella utilizada para remover desechos sólidos y líquidos del aparato sanitario.
Comentario:
Se mejora la definición del termino Expulsión Directa.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente, debido a que como se mencionó en la respuesta a los similares 167 y 319, en el cuerpo del instrumento regulatorio, se regulan dos tipos de inodoros que a saber son: “sifónicos y no sifónicos”, a estos últimos también se les conoce como de “expulsión directa”, los cuales tienen un sistema particular, y de aceptar la propuesta formulada, no se observaría la diferencia entre dichos sistemas.
|
89.
|
4.25 Fluxómetro
Válvula conectada a la tubería de suministro de agua a presión, que cuando se activa, permite el flujo directo de agua al aparato sanitario en la cantidad necesaria para la operación adecuada. El fluxómetro se cierra gradualmente para restablecer el sello hidráulico del aparato sanitario y prevenir el golpe de ariete.
Debe decir:
4.25 Fluxómetro
Válvula conectada a la tubería de suministro de agua a presión, que cuando se activa, permite el flujo directo de agua al aparato sanitario en la cantidad necesaria para la operación adecuada.
Comentario:
Se mejora la redacción de la definición del Fluxómetro, a fin de clarificar el equipo de uso sanitario.
|
PROCEDE.
Del análisis del presente comentario y de los similares 170 y 320, se determinó que la propuesta de modificar la redacción de la definición “4.25 Fluxómetro” era procedente, debido a que la redacción propuesta por el comentarista, es más clara y refleja lo que se pretende dar a entender con la definición; por lo anterior, se modifica para quedar:
“4.26 Fluxómetro
Válvula conectada a la tubería de suministro de agua a presión, que cuando se activa, permite el flujo directo de agua al aparato sanitario en la cantidad necesaria para la operación adecuada.”
Asimismo, se hace la aclaración que, la numeración se modificó con motivo de la respuesta al comentario 65.
|
90.
|
4.58 Tanque de fluxómetro
Aparato de descarga que efectivamente ensancha la tubería de suministro de agua inmediatamente antes de la taza del inodoro o mingitorio y es parte integral del recipiente acumulador conectado al orificio de entrada del aparato sanitario.
Debe decir:
4.58 Tanques presurizados
Aparato de descarga que efectivamente ensancha la tubería de suministro de agua inmediatamente antes de la taza del inodoro o mingitorio y es parte integral del recipiente acumulador conectado al orificio de entrada del aparato sanitario.
Comentario:
Se sugiere precisar el termino correcto
|
PROCEDE.
Del análisis del presente comentario y de los diversos 105, 172, 321 y 336, se determinó que era procedente precisar el título de la definición “4.58 Tanque de fluxómetro” (ahora 4.57), lo anterior, después de haber revisado el sustento técnico que se tomó como base para la elaboración del instrumento regulatorio, por lo que, la misma se modifica para quedar:
“4.57 Tanque presurizado”
A efecto de hacer acorde la presente modificación, con todo el cuerpo del documento normativo, se procedió a sustituir el término “Tanque de fluxómetro” por “Tanque presurizado”, en las siguientes especificaciones y tabla:
“5.4.1 Requisitos aplicables para probar todos los inodoros

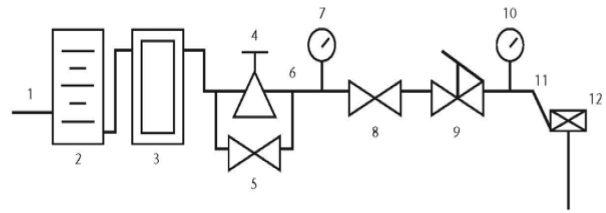

a. Los aparatos para medir la presión y el flujo durante las pruebas deberán ser como se muestra en:
i. Figura 7 para inodoros de gravedad y de tanque presurizado, y
(...)”

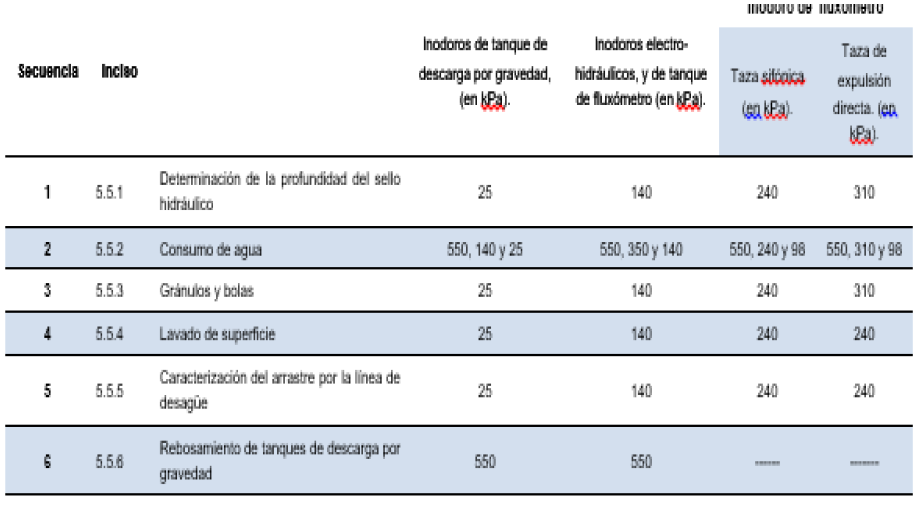

“Tabla 7 - Presiones estáticas de prueba para inodoros en
kilo Pascales (kPa)
Secuencia
|
Inciso
|
|
Inodoros de tanque de descarga por gravedad, (en kPa)
|
Inodoros electro-hidráulicos, y de tanque presurizado (en kPa)
|
(...)
|
(...)
v. Los inodoros electro-hidráulicos, de tanque por descarga por gravedad y de tanque presurizado, incluyen inodoros sifónicos asistidos por presión (excepto los modelos de fluxómetro) y tazas no sifónicas.
vi. (...)
b. 140 kPa (1.4 kg/cm2) para inodoros electro-hidráulicos y de tanque presurizado;
(...)”

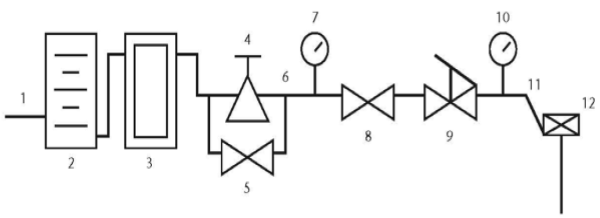

“5.4.1.2 Inodoros asistidos por presión (tanque presurizado) y electro-hidráulicos u otros productos presurizados de descarga
(...)”

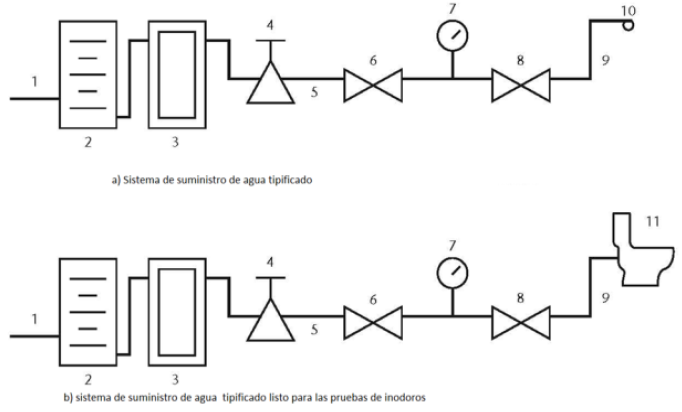

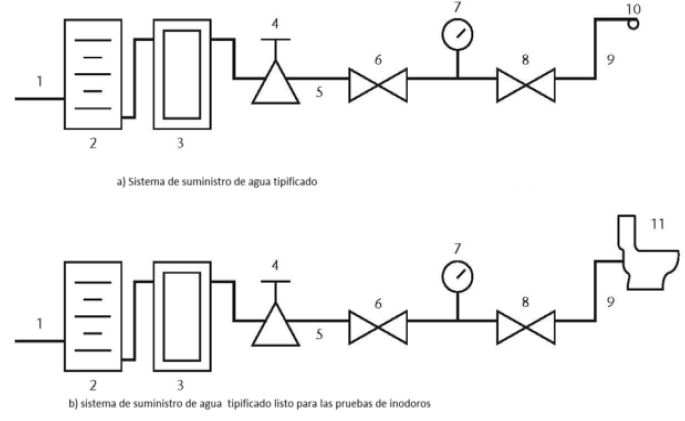

“5.4.2.1 Para Inodoros de tanque de descarga por gravedad
El procedimiento para tipificar el sistema de suministro de agua para probar inodoros de tanque de descarga por gravedad, inodoros de tanque presurizado de una pieza y de acoplar será como se muestra en la Figura 7 y se indica a continuación:
(...)”
La presente redacción, incluye la modificación efectuada con motivo de la respuesta al comentario 156.
“Tabla 15 - Clasificación de productos para el muestreo
Producto
|
Inicial
|
Vigilancia
|
Renovación
|
Inodoro electro-hidráulico y/o de tanque presurizado
|
(...)
|
(...)”
|
(...)
|
(...)
|
(...)
|
(...)
|
(...)
|
(...)
|
(...)
|
(...)
|
(...)
|
(...)
|
(...)”
No se omite manifestar que, derivado de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se modificó el número de la “Tabla”.
|
91.
|
5.2.4..

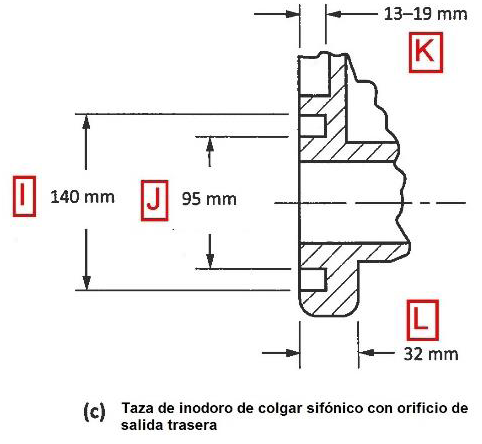

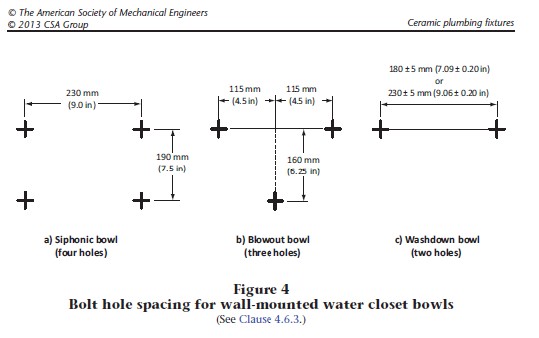

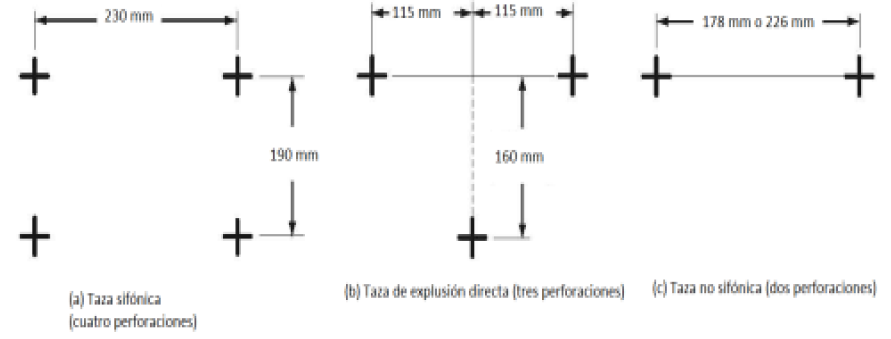

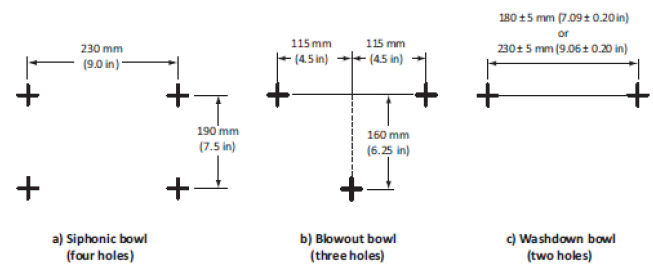

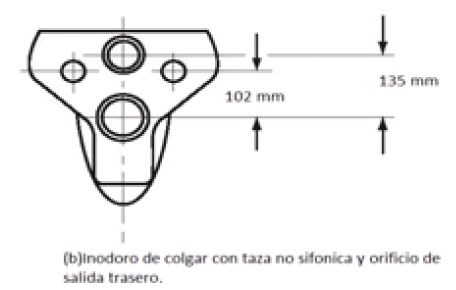

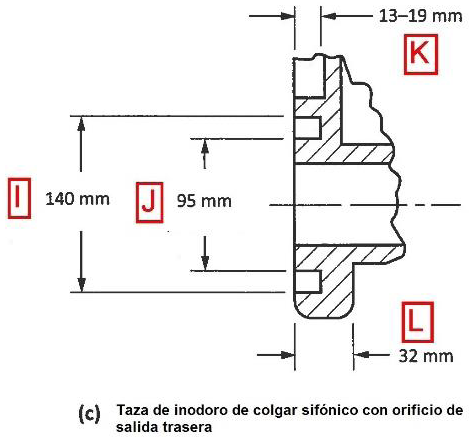

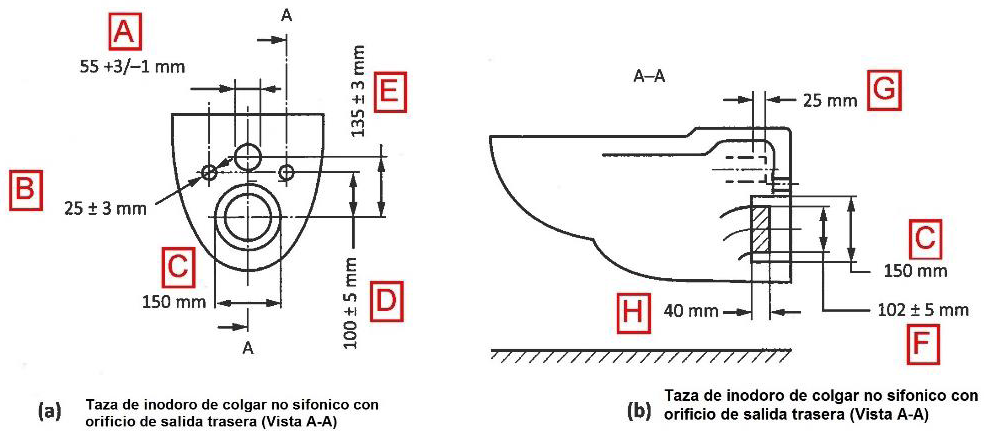

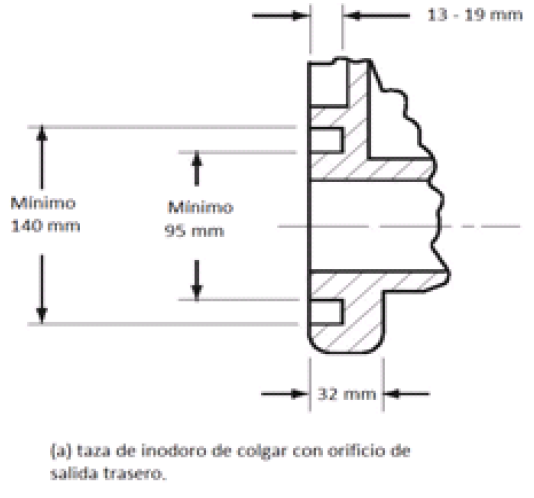

Figura 3.- Distancias de los orificios de los inodoros para colgar.
El centro del orificio de salida de los inodoros deberá estar de 190 a 215 mm para inodoros infantiles, para los demás de 242 a 266 mm o de 289 a 320 mm o de 338 a 373 mm de la parte perpendicular del respaldo del tanque o de su tapa. Ver la Figura 3 y Tabla 3.
Debe decir:
5.2.4..
Figura 3.- Distancias de los orificios de los inodoros para colgar.
...
El centro del orificio de salida de los inodoros deberá estar de 190 a 215 mm para inodoros infantiles, para los demás ver la figura 4 y tabla 4, de la parte perpendicular del respaldo del tanque o de su tapa. Ver la Figura 3 y Tabla 3.
Comentario:

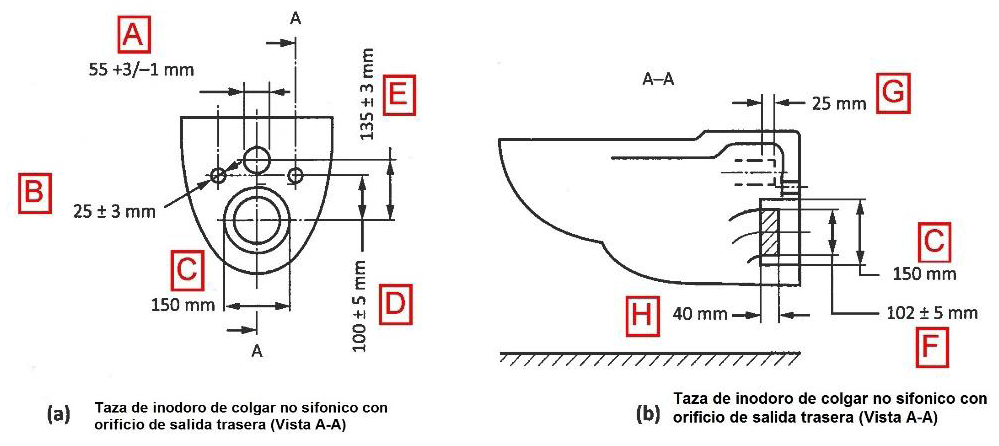

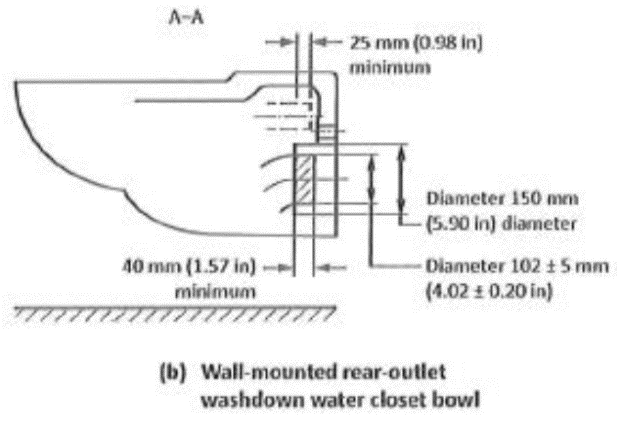

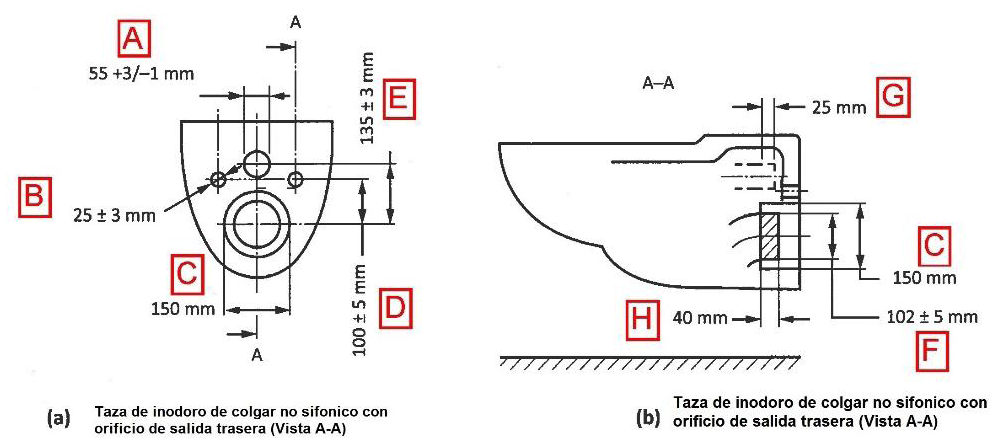

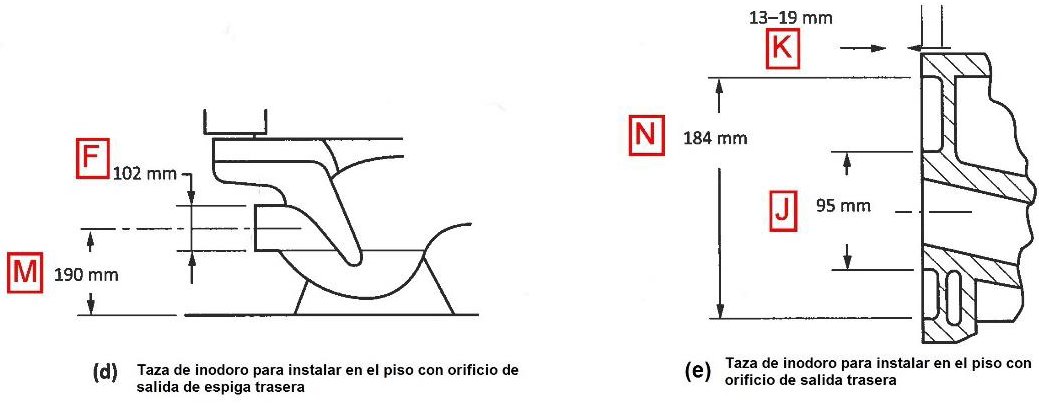

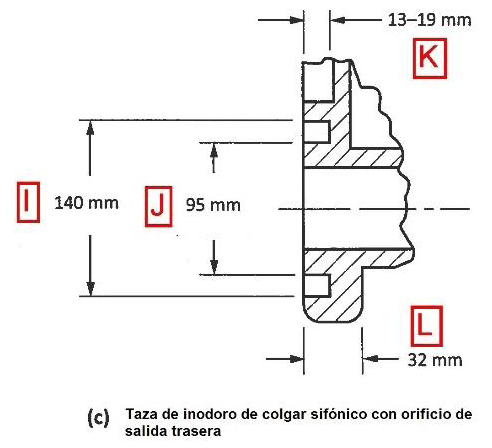

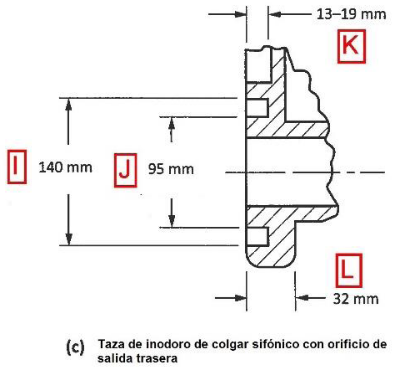

Se incorporan dimensiones de la figura 3 inciso C para taza sifónica (dos perforaciones).

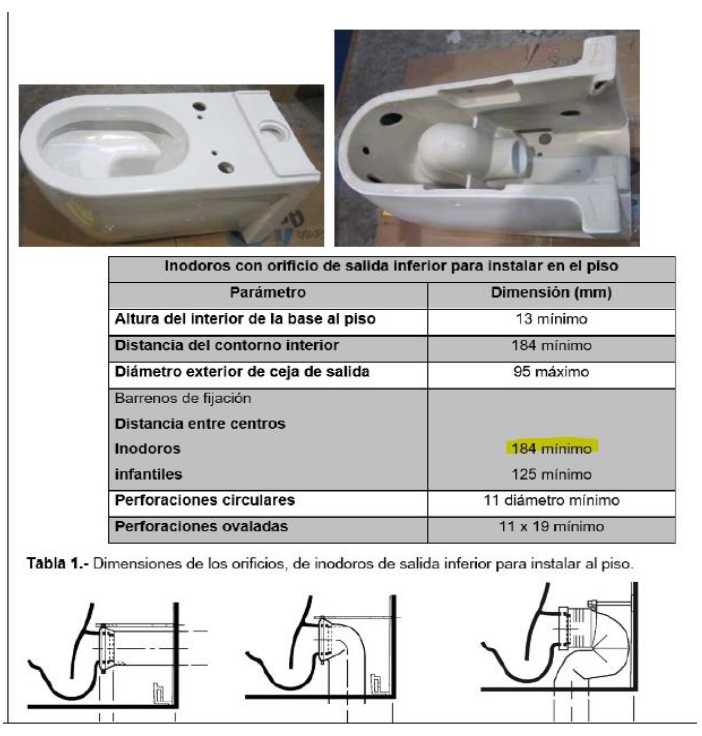

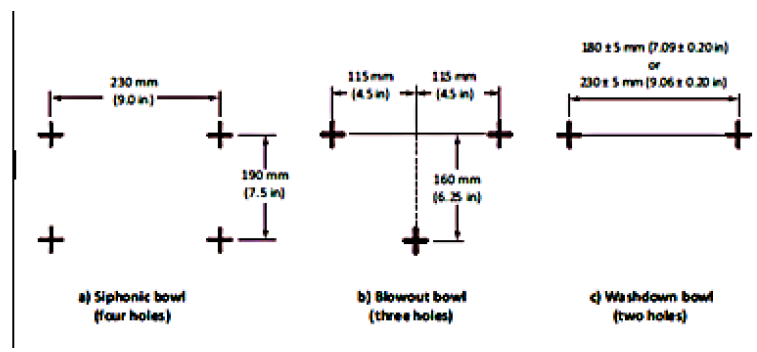

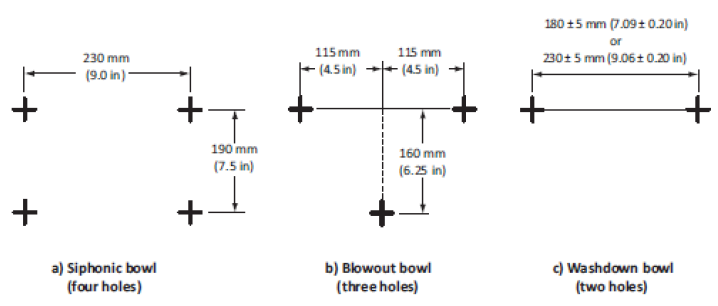

Adicionalmente se incorpora como referencia la figura y tabla 4 del proyecto de NOM a fin de no duplicar dimensiones.
|
PROCEDE PARCIALMENTE.
Del análisis del presente comentario y de los similares 173, 238 y 322, se determinó que le asiste la razón al promovente, respecto de modificar los parámetros establecidos en la “Figura 3, inciso c)”, y que dicho cambio se refleje en la “Tabla 3”; lo anterior en consideración a que, de la revisión efectuada a los documentos que sirvieron como base técnica para la elaboración del proyecto de norma oficial mexicana, en particular la norma “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, se observó que la propuesta se apega a las especificaciones contenidas en la norma en cita; por lo que, se procede a su modificación, a fin de acotar las medidas a 180 ±5 mm o 230 ± 5 mm, para quedar:
“5.2.4 Distancia de los orificios de los inodoros para colgar
Los orificios para pernos para inodoros para colgar deberán espaciarse como se muestra en la Figura 3 y Tabla 3.

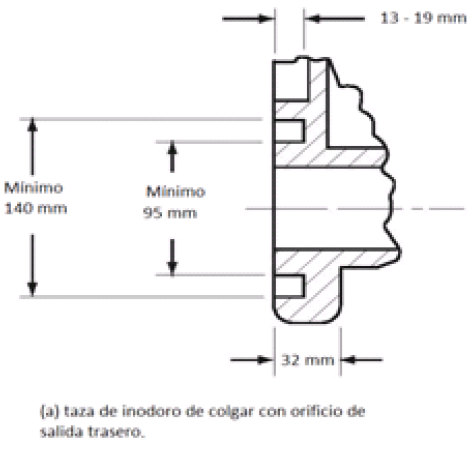

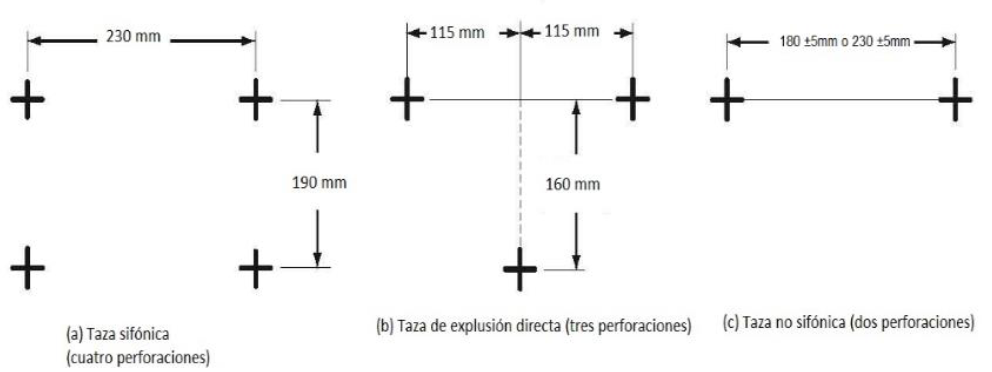

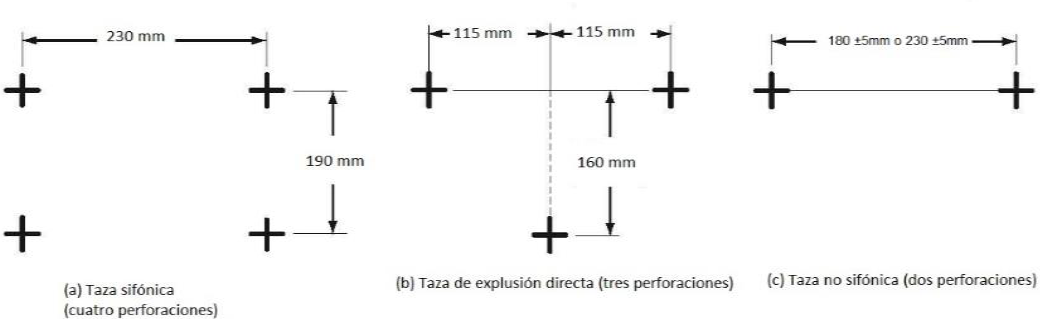

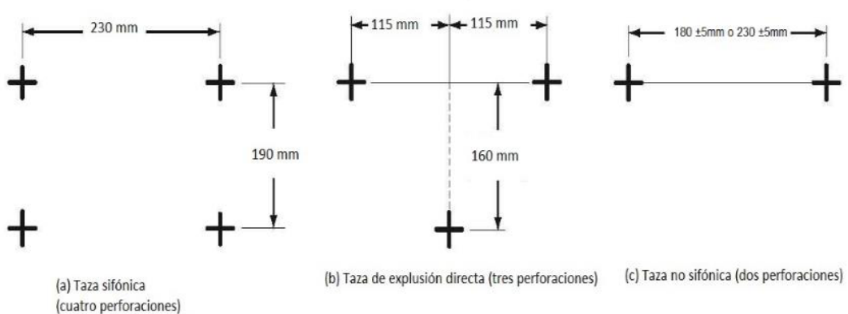

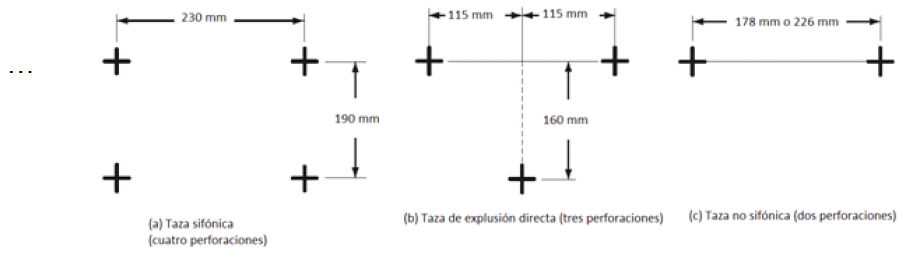

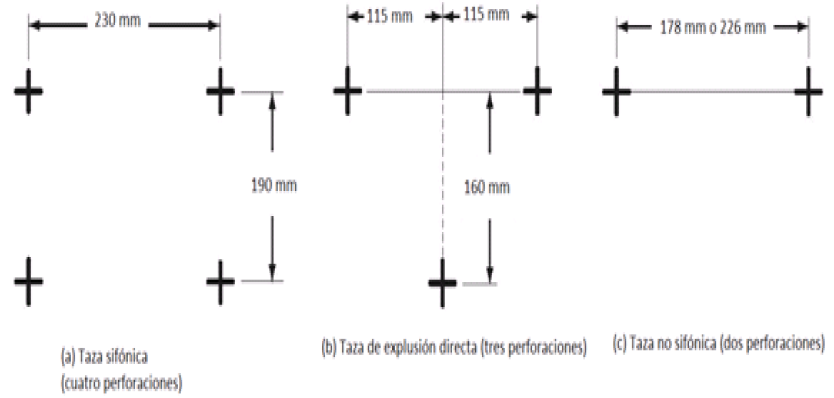

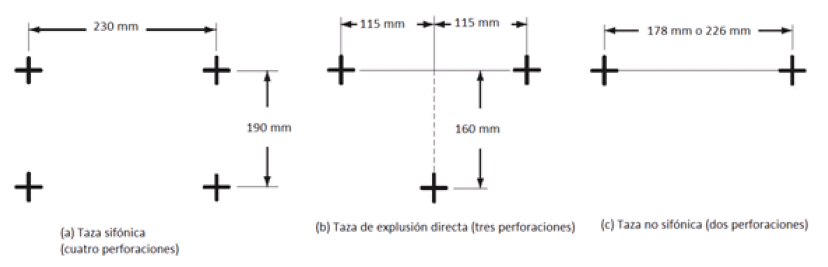

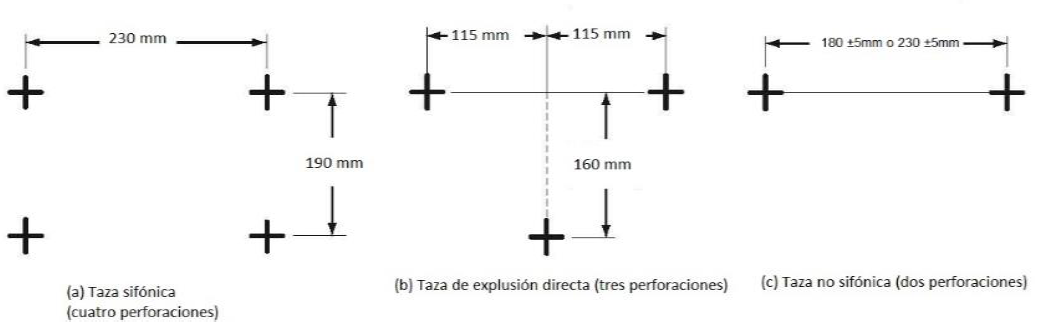

Figura 3.- Distancias de los orificios de los inodoros para colgar
Tabla 3 - Distancias de los orificios de los inodoros para colgar
Parámetro
|
Dimensión (mm)
|
a)
Taza sifónica 4 perforaciones
|
Distancia entre los centros de las perforaciones horizontales
|
190
|
Distancia entre los centros de las perforaciones verticales
|
230
|
b)
Taza de expulsión directa (tres perforaciones)
|
Distancia entre los centros de las perforaciones horizontales
|
230 (115)
|
Distancia entre los centros de las perforaciones horizontal y el centro de la perforación vertical
|
160
|
c)
Taza no sifónica (2 perforaciones)
|
Distancia entre los centros de las perforaciones horizontales
|
180 ± 5
230 ±5
|
(...)”
No se omite señalar que, el título de la especificación “5.2.4”, se modificó con motivo de la respuesta al comentario 148, y la versión ya contiene el cambio derivado del similar 150.
Ahora bien, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente modificar el último párrafo de la especificación “5.2.4” del proyecto de norma oficial mexicana, conforme a la redacción propuesta por el comentarista, debido a que no se encuentra apegada a los documentos que sirvieron como base técnica, para la elaboración del documento en cita; aunado a que con motivo de la propuesta contenida en el comentario 149, se modificó el último párrafo de la especificación en cita , así como la “Figura y Tabla 4”, las cuales quedaron:
“5.2.4.1 Distancia de instalación del centro de descarga del inodoro
al muro
La distancia en el suelo del centro del orificio de descarga de los inodoros deberá estar a 203 ± 12 mm, para inodoros infantiles, para los demás de 254 ± 12 mm o 305 ± 15 mm o 356 ± 17 mm de la parte trasera del respaldo del tanque o de su tapa. Ver la Figura 4 y Tabla 4.”

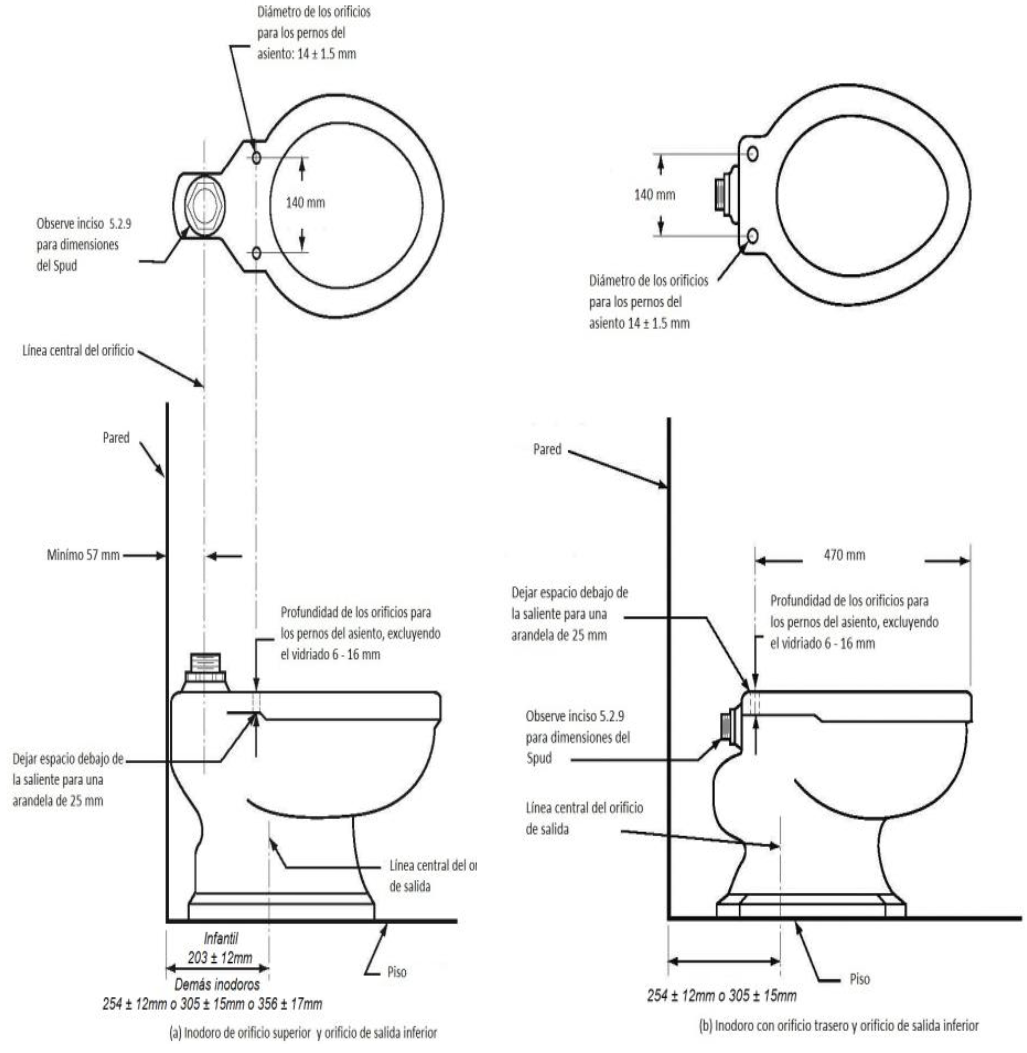

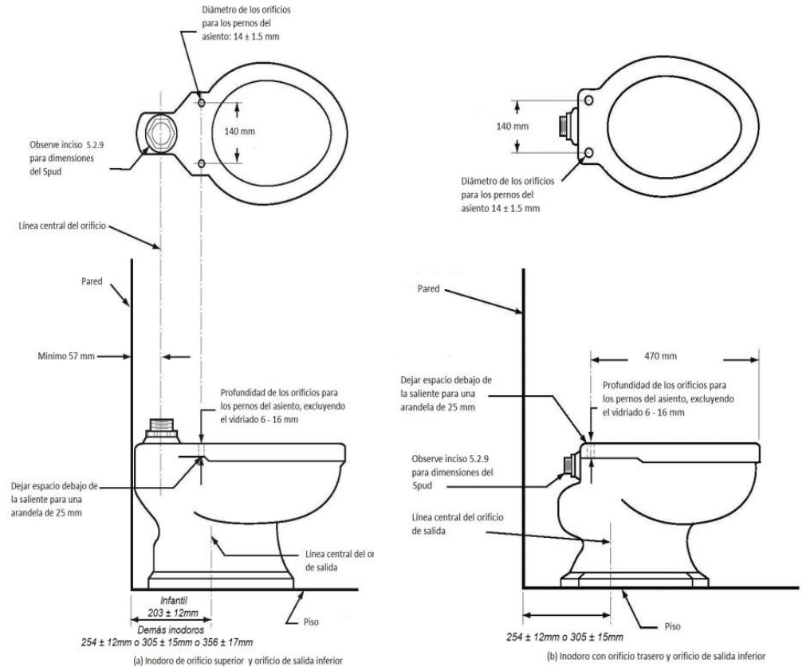

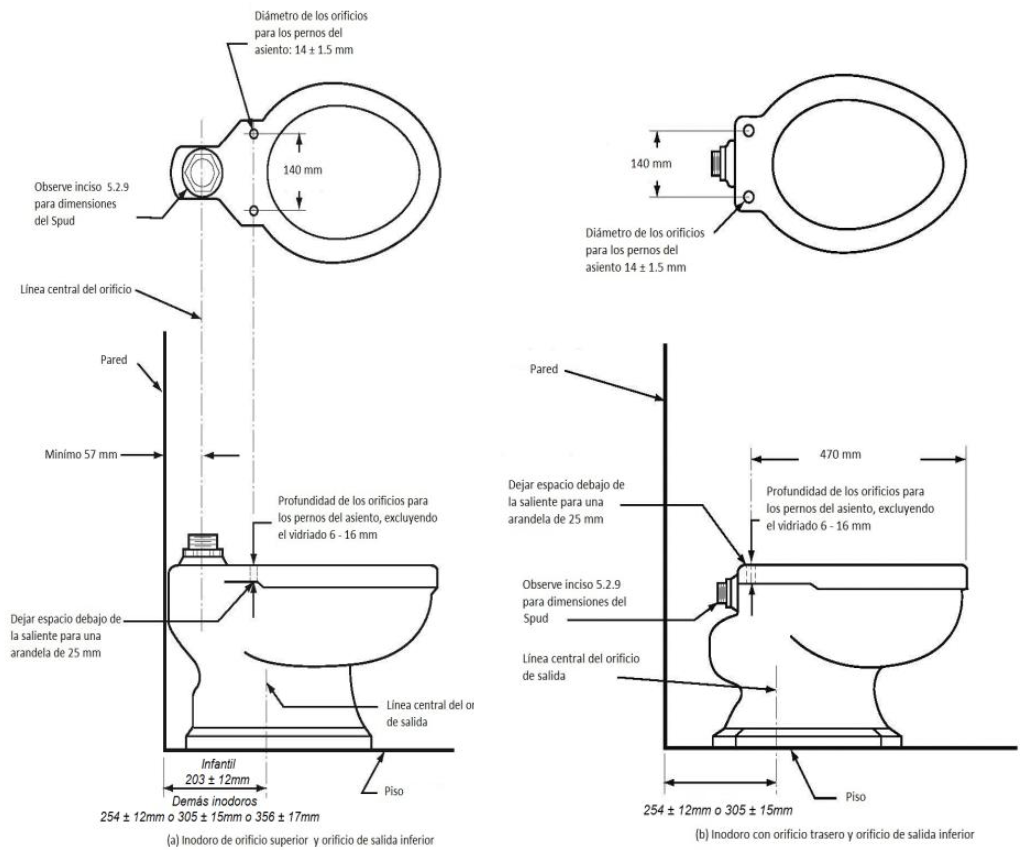

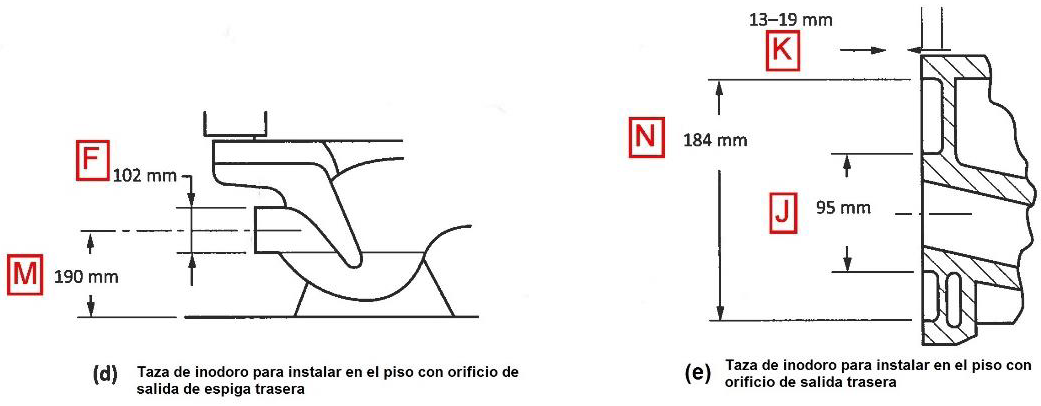

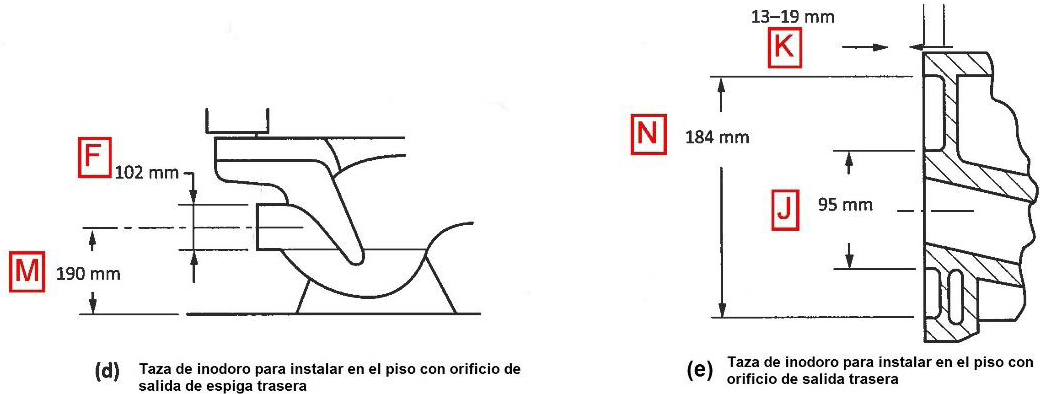

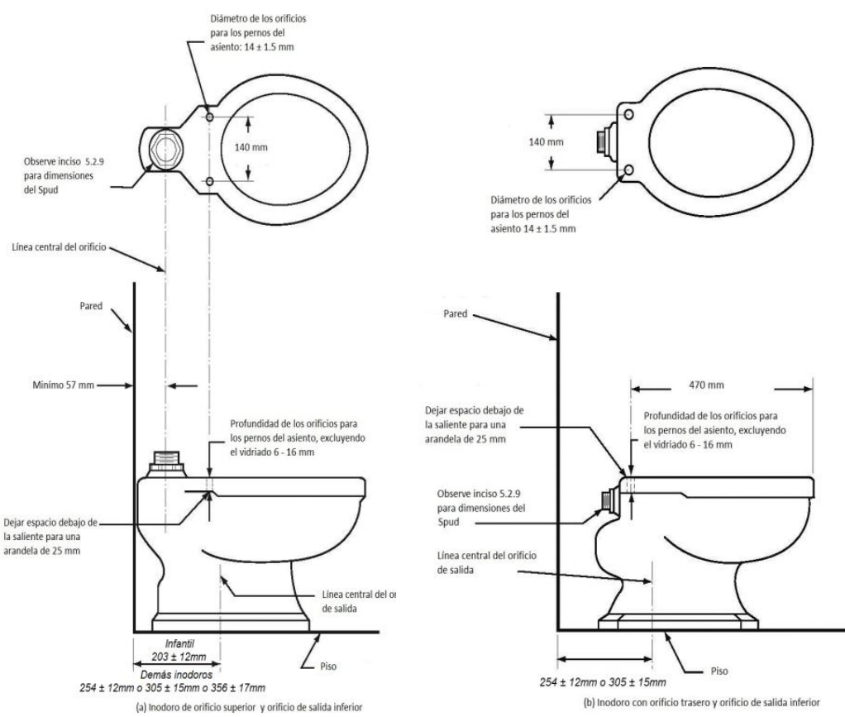

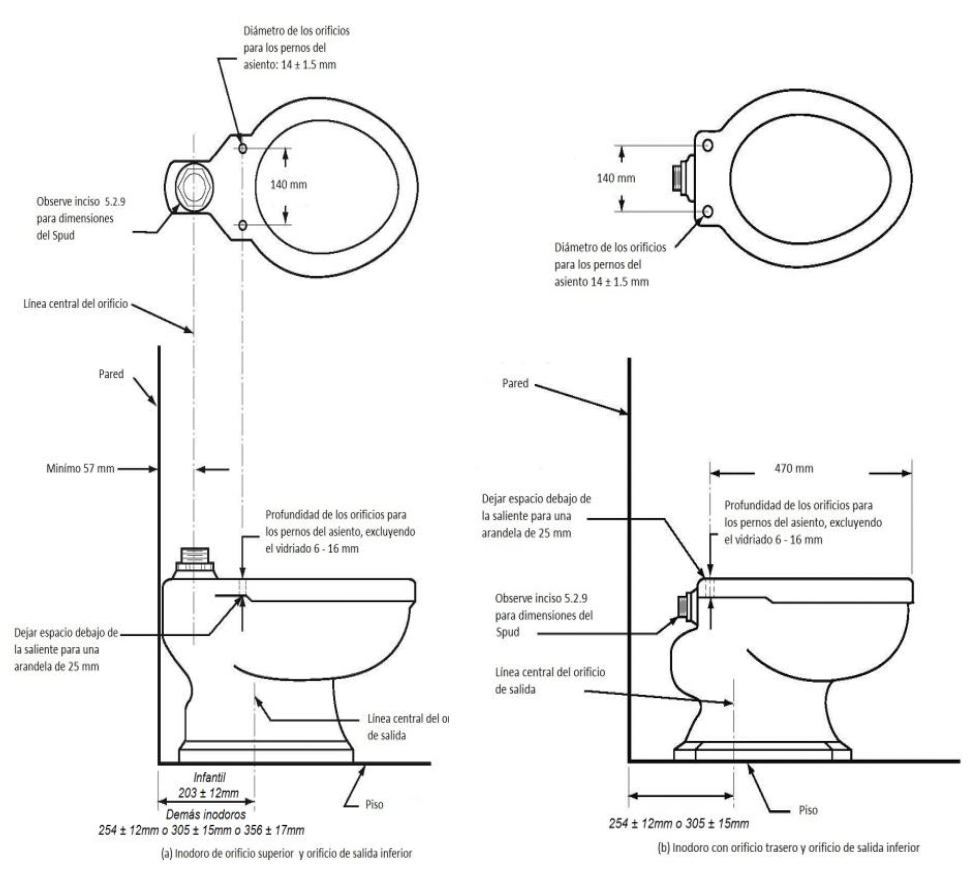

Figura 4.- Dimensiones y ubicación en los orificios de las tazas.
Tabla 4 - Dimensiones y ubicación en los orificios de las tazas
Parámetro
|
Dimensión (mm)
|
a)
Inodoro de orificio superior y orificio de salida inferior
|
Distancia del centro de salida de la trampa al muro, para inodoros infantiles
|
203 ± 12
|
Distancia del centro de salida de la trampa al muro, para los demás inodoros
|
254 ± 12 o 305 ± 15 o 356 ± 17
|
Diámetro de los orificios para los pernos del asiento
|
14 ± 1.5
|
Distancia entre los centros de los barrenos de fijación del asiento y tapa a la taza
|
140
|
Profundidad de los orificios para los pernos del asiento
|
6 - 16
|
b)
Inodoro con orificio trasero y orificio de salida inferior
|
Distancia del centro de salida de la trampa al muro
|
254 ± 12 o 305 ± 15
|
Diámetro de los orificios para los pernos del asiento
|
14 ± 1.5
|
Distancia del centro de los orificios para los pernos del asiento hasta el borde
|
470
|
Profundidad de los orificios para los pernos del asiento
|
6 - 16
|
(...)”
|
92.
|
5.2.5 Orificios para montaje de asientos
Excepto cuando el fabricante suministra asientos de diseño exclusivo como equipo original (esto es, que no son convencionales), los orificios para montar los asientos de inodoros deberán ser como se muestra en la Figura 4. En caso de que las dimensiones de la distancia entre centros de orificios de los pernos del asiento sean diferentes así como su forma, el fabricante deberá proporcionar el asiento sanitario.
Debe decir:
5.2.5 Orificios para montaje de asientos
Los orificios para montar los asientos de inodoros deberán ser como se muestra en la Figura 4. En caso de que las dimensiones de la distancia entre centros de orificios de los pernos del asiento sean diferentes así como su forma, el fabricante deberá proporcionar el asiento sanitario.
Lo anterior no aplica cuando el fabricante suministra asientos de diseño exclusivo como equipo original (esto es, que no son convencionales).
Comentario:
Se mejora la redacción a fin de clarificar el requisito establecido en el proyecto de NOM
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente, debido a que como se manifestó en la respuesta al comentario 323, la redacción propuesta no mejora la comprensión de la especificación, a fin de hacerla más entendible al sujeto regulado al momento de cumplirla.
|
93.
|

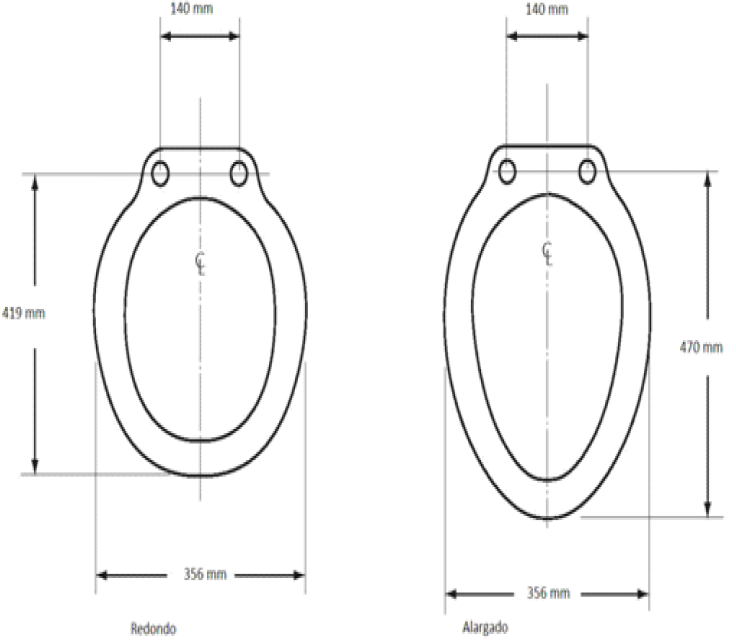

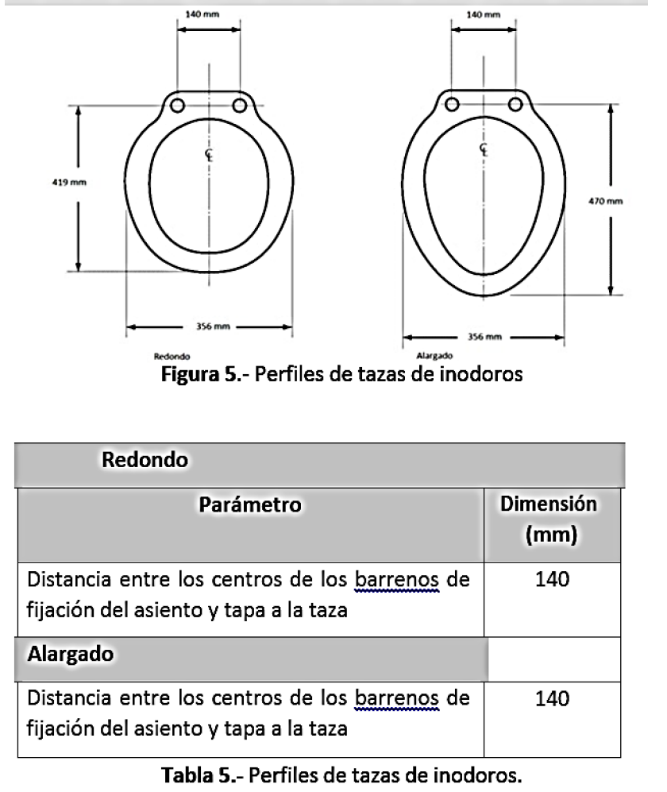

5.2.6 Contorno de la taza del inodoro
Excepto cuando el fabricante suministra asientos exclusivos (esto es, que no son convencionales),l Los contornos de tazas redondas y alongadas deberán ser como se muestran en la Figura 5.
Debe decir:

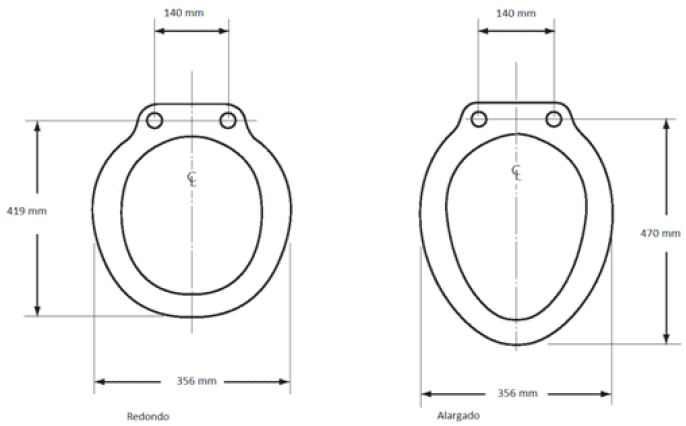

5.2.6 Contorno de la taza del inodoro

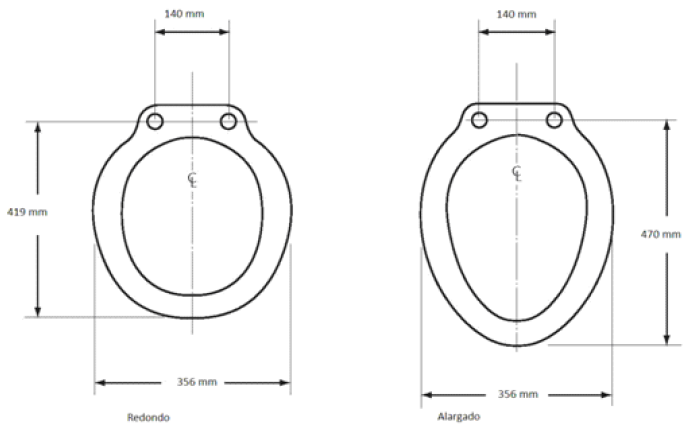

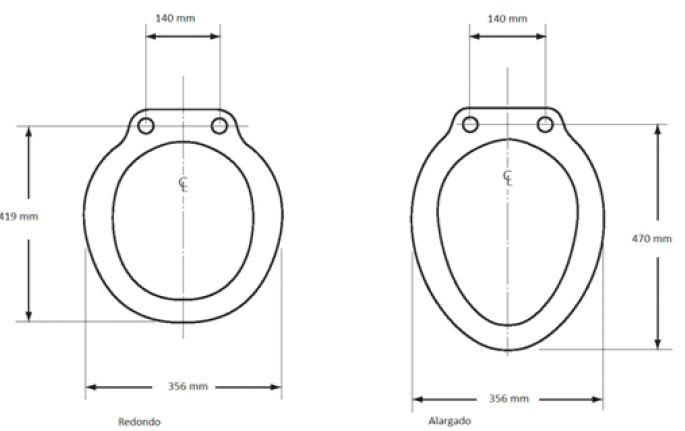

Los contornos de tazas redondas y elongadas deberán ser como se muestran en la Figura 5.
Lo anterior no aplica cuando el fabricante suministra asientos de diseño exclusivo como equipo original (esto es, que no son convencionales).
Comentario:
Se mejora la redacción a fin de clarificar el requisito establecido en el proyecto de NOM
|
PROCEDE PARCIALMENTE.
De la revisión del presente comentario y del similar 324, se determinó que la propuesta del comentarista de mejorar la redacción era procedente, toda vez que la asentada en el proyecto de norma oficial mexicana, no refleja el propósito que se quiere dar a entender; por lo anterior, la especificación “5.2.6 Contorno de la taza del inodoro” queda:

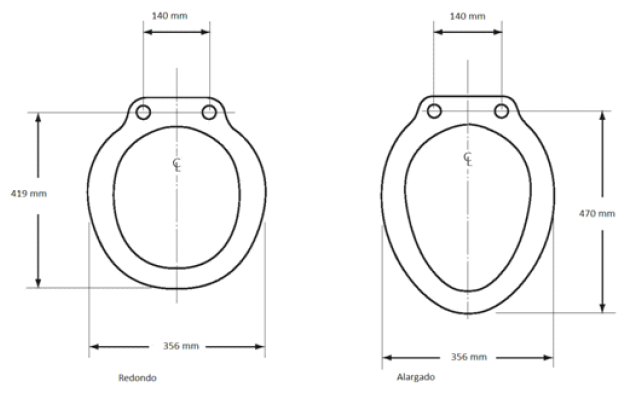

“5.2.6 Contorno de la taza del inodoro
Los contornos de tazas redondas y alargadas (alongadas), deberán ser como se muestran en la Figura 5. Lo anterior no aplica cuando el fabricante suministra asientos de diseño exclusivo como equipo original (esto es, que no son convencionales).”
Ahora bien, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente integrar en la especificación antes citada, el término “elongadas”, en consideración a que como se manifestó en la respuesta a los comentarios 102, 174, 181, 324 y 333, su significado no es aplicable a lo que se pretende dar a entender con la misma, toda vez que, de conformidad al Diccionario de la Lengua Española ese término significa:
“Elongar
1. tr. Alargar, estirar, hacer algo más largo por tracción mecánica.
2. tr. Bioquím. Añadir nuevas unidades a la cadena de un biopolímero.”
Mientras que “alongado” significa:
“alongado, da”
Del part. de alongar.
● adj. prolongado.”
Por lo que, el término plasmado en la especificación del proyecto de norma oficial mexicana es el correcto; sin embargo, de conformidad a la experiencia de los expertos que participaron en el Grupo de Trabajo, para la elaboración del instrumento regulatorio, en el país, a las “tazas alongadas”, se les conoce comúnmente como “alargadas”, por lo que, para su adecuada identificación, se procedió a integrar en la especificación ese término, mismo que es acorde con la “Figura y Tabla 5”, en consecuencia, la especificación “5.3.6.1 Montaje de canales y placa para los inodoros de colgar en pared”, se modifica para quedar:
“5.3.6.1 Montaje de canales y placa para los inodoros de colgar en pared
Dos canales, de tamaño 3U x 4.1 y de aproximadamente 610 mm de largo, deberán colocarse con los respaldos juntos a una distancia de 76 mm. Una placa de acero de 6 mm de espesor deberá soldarse con soldadura de filete a las pestañas superiores de los canales. Los canales deberán colocarse atravesados sobre el asiento del inodoro y centrados a una distancia, medida desde el eje de los orificios para los pernos del asiento, de 254 mm para tazas redondas y de 305 mm para tazas alargadas (alongadas). Si la taza está diseñada para ser usada con un asiento de plástico, entonces se debe instalar un asiento plástico con topes.”
|
94.
|
5.2.10 Altura de rebordes
Las alturas de las tazas de inodoros deberán ser como se indica a continuación:
a. altura mínima de 343 mm para inodoros para adultos;
b. 390 mm para inodoros para personas con capacidades diferentes, y
c. entre 241 y 267 mm para inodoros infantiles.
Debe decir:
5.2.10 Altura de rebordes
Las alturas de las tazas de inodoros deberán ser como se indica a continuación:
altura mínima de 343 mm para inodoros para adultos;
altura mínima 390 mm para inodoros para personas con capacidades diferentes, y entre 241 y 267 mm para inodoros infantiles.
restantes de 267 mm a 343 mm
Comentario:
Se precisa la altura mínima de los inodoros para personas con capacidades diferentes e inodoros con diferente clasificación a los indicados en los incisos a, b y c del numeral 5.2.10.
|
PROCEDE.
Del análisis del presente comentario, relacionado con los similares 54, 175, 239 y 325, se determinó que el mismo es procedente, ya que la propuesta del comentarista sería acorde a lo asentado en el párrafo “a.” del inciso secundario “5.2.10 Altura de rebordes”, y con la inclusión del nuevo párrafo la especificación incluiría a los productos faltantes; por lo que, al párrafo “b.” se le integra la frase “altura mínima de” y se integra un párrafo “d.”, para quedar:
“5.2.10 Altura de rebordes
(...)
b. altura mínima de 390 mm para inodoros para personas con capacidades diferentes;
c. entre 241 mm y 267 mm, y
d. restantes de 267 mm a 343 mm.”
|
95.
|
NOTA 3 - Las formas y longitudes de las tazas son opcionales, de referencia.
Figura 5.- Perfiles de tazas de inodoros
Redondo
|
|
Parámetro
|
Dimensión (mm)
|
|
Distancia horizontal entre bordes
|
356
|
|
Distancia del centro de los orificios para los pernos del asiento hasta el borde
|
419
|
|
Distancia entre los centros de los barrenos de fijación del asiento y tapa a la taza
|
140
|
|
Alargado
|
|
Distancia horizontal entre bordes
|
356
|
|
Distancia del centro de los orificios para los pernos del asiento hasta el borde
|
470
|
|
Distancia entre los centros de los barrenos de fijación del asiento y tapa a la taza
|
140
|
|
Debe decir:
Comentario:
Se sugiere eliminar los parámetros y dimensiones señalados en la tabla 5 a fin de evitar interpretaciones, toda vez que estas se indican en la figura 5.
|
PROCEDE PARCIALMENTE.
Del análisis del presente comentario, relacionado con los similares 175, 239 y 326, se determinó que la propuesta consistente en modificar la “Tabla 5”, era procedente, en consideración a que los parámetros contenidos en las dos primeras columnas de cada uno de los apartados, generan incertidumbre al estar indicadas en la figura 5, por lo que la “Tabla” en cita se modifica para quedar:
“Tabla 5 - Perfiles de tazas de inodoros
Parámetro
|
Dimensión (mm)
|
Redondo
|
Distancia entre los centros de los barrenos de fijación del asiento y tapa a la taza
|
140
|
Alargado
|
Distancia entre los centros de los barrenos de fijación del asiento y tapa a la taza
|
140
|
(...)”
Es de hacer notar que, la redacción de la “Tabla”, contiene la modificación efectuada con motivo de la respuesta al comentario 153.
Por otra parte, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que del análisis al resto del comentario, se determinó que no era procedente eliminar el contenido de la “Nota 3” de la “Figura 5”, ya que su contenido ilustra dos formas de establecer las dimensiones de los inodoros, por lo que eliminarla causaría confusión al lector.
No se omite manifestar que, con la intención de estar acorde con lo establecido en la norma mexicana “NMX-Z-013-SCFI-2015 Guía para la estructuración y redacción de normas”, cuya declaratoria de vigencia fue publicada en el Diario Oficial de la Federación el 18 de noviembre de 2015, incisos secundarios “6.5.1 Notas y ejemplos integrados en el texto” y “6.6.5.5 Elección de caracteres literales, estilo de escritura y leyendas”, se modificó la redacción de la nota, y la colocación del título a la parte superior de la Tabla, para quedar:
“NOTA 3.- Esta figura es ilustrativa de las formas y dimensiones de las tazas.”
|
96.
|
5.2.11.4 Tanques de gravedad de perfil bajo
Cuando el nivel crítico en inodoros de perfil bajo con tanque de gravedad, está por debajo del nivel de rebosamiento de la taza, se deberán proveer orificios de rebosamiento para asegurar que el agua del tanque salga hacia el piso si el rebosadero o la trampa están obstruidos. El tamaño y la ubicación de dichos orificios deberán ser tales que no permitan que el agua del tanque suba hasta el nivel crítico de la válvula de admisión cuando dicha válvula se encuentra totalmente abierta y la presión del agua en el máximo.
Comentario:
Se sugiere eliminar el numeral 5.2.11.4 relativo a los Tanques de gravedad de perfil bajo toda vez que la finalidad de la regulación es el ahorro del agua.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente, debido a que como se manifestó en la respuesta a los comentarios 176 y 327, de suprimir el inciso secundario “5.2.11.4”, tal y como lo propone el comentarista, se corre el riesgo que el agua que circula por el sistema hidráulico, se contamine al permitir que el agua del tanque suba hasta por arriba del nivel crítico de la válvula de admisión e inunde esta.
|
97.
|
5.2.12.2 Tanques de perfil bajo con aparatos presurizados de descarga
Cuando el nivel crítico del aparato presurizado de descarga en inodoros de perfil bajo, está por debajo del nivel de rebosamiento de la taza, se deberán proveer orificios de rebosamiento para asegurar que, el agua del tanque salga hacia el piso si el rebosadero o la trampa están obstruidos. El tamaño y la ubicación de dichos orificios deberán ser tales que no permitan que el agua del tanque suba hasta el nivel crítico del aparato presurizado de descarga cuando dicho aparato se encuentre totalmente abierto y la presión del agua en el máximo.
Comentario:
Se sugiere eliminar el numeral 5.2.12.2 relativo a los Tanques de gravedad de perfil bajo.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente, debido a que como se manifestó en la respuesta a los comentarios 177 y 328, de eliminar la especificación contenida en el inciso secundario “5.2.12.2”, tal y como lo propone el comentarista, se corre el riesgo que el agua que circula por el sistema hidráulico se contamine, al permitir que el agua del tanque suba hasta el nivel crítico del aparato presurizado de descarga.
|
98.
|
5.3.1 ...
...
...
a. ...
b. ...
i. el interior, el respaldar, y la parte inferior del tanque del inodoro;
ii. ...;
iii. ...;
iv. ...;
v. ...
vi. ...;
...
Debe decir:
5.3.1 ...
...
a....
b....
i.el interior, el respaldo, y la parte inferior del tanque del inodoro;
ii....;
iii....;
iv....;
v....;
vi....;
...
Comentario:
Se precisa el término correcto en la redacción del inciso i del numeral 5.3.1.
|
PROCEDE.
Del análisis del presente comentario y de los similares 178 y 329, se desprende que le asiste la razón al promovente, debido a que la propuesta que hace clarifica la redacción de la fracción “i” del párrafo “b” del inciso secundario “5.3.1 Esmaltado”, por lo tanto, se modifica para quedar:
“5.3.1 Esmaltado
(...)
b. las siguientes superficies:
i. el interior, el respaldo, y la parte inferior del tanque del inodoro;
(...)”
|
99.
|
5.3.2 Inspección de superficies
5.3.2.1 Procedimiento
Los acabados de las superficies, deberán ser inspeccionados en busca de defectos a una distancia de aproximadamente 610 mm, a simple vista, directamente encima del reborde, mientras el inodoro o el tanque se mece de lado a lado y hacia atrás, hasta un ángulo de aproximadamente 45°. La fuente de luz utilizada para la inspección deberá ser luz natural parcialmente difusa, si es necesario, con luz artificial difundida que provea una iluminación mínima de 1100 lux.
NOTA 4 - "A simple vista" incluye visión asistida por lentes correctivos normalmente usados por la persona.
Debe decir:
5.3.2 Inspección de superficies
5.3.2.1 Procedimiento
Los acabados de las superficies, deberán ser inspeccionados en busca de defectos a una distancia de aproximadamente 610 mm, a simple vista, directamente encima del reborde, mientras el inodoro o el tanque se mece de lado a lado y hacia atrás, hasta un ángulo de aproximadamente 45°. La fuente de luz utilizada para la inspección deberá ser luz natural parcialmente difusa, si es necesario, con luz artificial proporcionada por lámparas de luz fría (luz de día).
NOTA 4 - "A simple vista" incluye visión asistida por lentes correctivos normalmente usados por la persona.
Comentario:
Se precisar que la luz artificial debe ser proporcionada por una lámpara de luz fría.
|
PROCEDE.
Del análisis del presente comentario y de los similares 179 y 330, se desprende que le asiste la razón al promovente, ya que con la propuesta que formula, da precisión a lo establecido en el inciso secundario “5.3.2.1 Procedimiento”, puesto que se define que la luz artificial deber ser proporcionada por una lámpara de luz fría; por lo anterior, la especificación se modifica para quedar:
“5.3.2.1 Procedimiento
Los acabados de las superficies, deberán ser inspeccionados en busca de defectos a una distancia de aproximadamente 610 mm, a simple vista, directamente encima del reborde, mientras el inodoro o el tanque se mece de lado a lado y hacia atrás, hasta un ángulo de aproximadamente 45°. La fuente de luz utilizada para la inspección deberá ser luz natural parcialmente difusa, si es necesario, con luz artificial proporcionada por lámparas de luz fría (luz de día).”
|
100.
|
5.3.3 Alabeo
5.3.3.1 Procedimiento
El espécimen se deberá colocar sobre una superficie plana y nivelada para determinar la desviación de sus bordes de la horizontal. Se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 6, sí no se puede deslizar sin forzar un calibrador (laina) de un espesor igual al alabeo total permitido.
Si el espécimen se mece sobre dos esquinas opuestas, el plano horizontal deberá, determinarse colocando un calibrador de un espesor igual al alabeo total permitido debajo de una esquina que no toque la superficie plana y horizontal y luego forzando el espécimen a que toque el calibrador Sí en ninguna otra parte se puede deslizar debajo del espécimen un segundo calibrador del mismo espesor, entonces se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 6.
Debe decir:
5.3.3 Alabeo
5.3.3.1 Procedimiento
Alabeo cóncavo
El espécimen se deberá colocar sobre una superficie plana y nivelada para determinar la desviación de sus bordes de la horizontal. Se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 6, sí no se puede deslizar sin forzar un calibrador o laina de un espesor igual al alabeo total permitido.
Alabeo convexo
Si el espécimen se mece sobre dos esquinas opuestas, el plano horizontal deberá, determinarse colocando un calibrador o laina de un espesor igual al alabeo total permitido debajo de una esquina que no toque la superficie plana y horizontal y luego forzando el espécimen a que toque el calibrador o laina. Sí en ninguna otra parte se puede deslizar debajo del espécimen un segundo calibrador o laina del mismo espesor, entonces se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 6.
Comentario:
Se mejora la redacción a fin de precisar el procedimiento para el alabeo cóncavo y convexo.
|
PROCEDE.
Del análisis efectuado al presente comentario y al similar 331, se determinó que era procedente modificar la especificación contenida en el inciso secundario “5.3.3.1 Procedimiento”, con la intención de dar mayor claridad a lo plasmado en la especificación; por lo que, se modifica para quedar:
“5.3.3.1 Procedimiento
a. Alabeo cóncavo
El espécimen se deberá colocar sobre una superficie plana y nivelada para determinar la desviación de sus bordes de la horizontal. Se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 6, sí no se puede deslizar sin forzar un calibrador o laina de un espesor igual al alabeo total permitido.
b. Alabeo convexo
Si el espécimen se mece sobre dos esquinas opuestas, el plano horizontal deberá determinarse colocando un calibrador o laina de un espesor igual al alabeo total permitido debajo de una esquina que no toque la superficie plana y horizontal y luego forzando el espécimen a que toque el calibrador o laina. Sí en ninguna otra parte se puede deslizar debajo del espécimen un segundo calibrador o laina del mismo espesor, entonces se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 6.”
|
101.
|
5.3.5.2 Preparación del espécimen
El espécimen deberá prepararse como sigue:
a) Seque los fragmentos de porcelana a una temperatura de 110 ± 5 °C hasta obtener un peso constante.
b) Almacene los fragmentos en un evaporador hasta que estén a temperatura ambiente.
c) Una vez que los fragmentos estén a temperatura ambiente, pese cada uno en una balanza con una precisión de 0.01 g. Este peso será W0.
Debe decir:
5.3.5.2 Preparación del espécimen
El espécimen deberá prepararse como sigue:
a) Seque los fragmentos de porcelana a una temperatura de 110 ± 5 °C hasta obtener un peso constante.
b) Almacene los fragmentos en un desecador hasta que estén a temperatura ambiente.
c) Una vez que los fragmentos estén a temperatura ambiente, pese cada uno en una balanza con una precisión de 0.01 g. Este peso será W0.
Comentario:
Se mejora la redacción a fin de precisar el equipo requerido para el correcto desarrollo de la prueba de absorción
|
PROCEDE.
Del análisis del presente comentario y de su similar 180 y 332, se desprende que le asiste la razón al promovente, ya que con la propuesta que formula, da precisión a lo establecido en el inciso secundario “5.3.5.2 Preparación del espécimen”, respecto al equipo que se necesita para el adecuado desarrollo de la prueba; por lo anterior, la especificación se modifica para quedar:
“5.3.5.2 Preparación del espécimen
El espécimen deberá prepararse como sigue:
(...)
b) Almacene los fragmentos en un desecador hasta que estén a temperatura ambiente.
(...)”
|
102.
|
5.3.6.1 Montaje de canales y placa para los inodoros de colgar en pared
Dos canales, de tamaño 3U x 4.1 y de aproximadamente 610 mm de largo, deberán colocarse con los respaldos juntos a una distancia de 76 mm. Una placa de acero de 6 mm de espesor deberá soldarse con soldadura de filete a las pestañas superiores de los canales. Los canales deberán colocarse atravesados sobre el asiento del inodoro y centrados a una distancia, medida desde el eje de los orificios para los pernos del asiento, de 254 mm para tazas redondas y de 305 mm para tazas alongadas. Si la taza está diseñada para ser usada con un asiento de plástico, entonces se debe instalar un asiento plástico con topes.
Debe decir:
5.3.6.1 Montaje de canales y placa para los inodoros de colgar en pared
Dos canales, de tamaño 3U x 4.1 y de aproximadamente 610 mm de largo, deberán colocarse con los respaldos juntos a una distancia de 76 mm. Una placa de acero de 6 mm de espesor deberá soldarse con soldadura de filete a las pestañas superiores de los canales. Los canales deberán colocarse atravesados sobre el asiento del inodoro y centrados a una distancia, medida desde el eje de los orificios para los pernos del asiento, de 254 mm para tazas redondas y de 305 mm para tazas elongadas. Si la taza está diseñada para ser usada con un asiento de plástico, entonces se debe instalar un asiento plástico con topes.
Comentario:
Se precisa el término correcto en la redacción del numeral 5.3.6.1.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente integrar en la especificación antes citada, el término “elongadas”, en consideración a que como se manifestó en la respuesta a los comentarios 93, 174, 181, 324 y 333, su significado no es aplicable a lo que se pretende dar a entender con la misma, toda vez que, de conformidad al Diccionario de la Lengua Española ese término significa:
“Elongar
1. tr. Alargar, estirar, hacer algo más largo por tracción mecánica.
2. tr. Bioquím. Añadir nuevas unidades a la cadena de un biopolímero.”
Mientras que “alongado” significa:
“alongado, da”
Del part. de alongar.
● adj. prolongado.”
Por consiguiente, el término plasmado en la especificación del proyecto de norma oficial mexicana es el correcto; sin embargo, de conformidad a la experiencia de los expertos que participaron en el Grupo de Trabajo, para la elaboración del instrumento regulatorio, en el país, a las “tazas alongadas”, se les conoce comúnmente como “alargadas”, por lo que, para su adecuada identificación, se procedió a integrar en la especificación ese término, mismo que es acorde con la “Figura y Tabla 5”; por lo que, la especificación “5.3.6.1 Montaje de canales y placa para los inodoros de colgar en pared”, se modifica para quedar:
“5.3.6.1 Montaje de canales y placa para los inodoros de colgar en pared
Dos canales, de tamaño 3U x 4.1 y de aproximadamente 610 mm de largo, deberán colocarse con los respaldos juntos a una distancia de 76 mm. Una placa de acero de 6 mm de espesor deberá soldarse con soldadura de filete a las pestañas superiores de los canales. Los canales deberán colocarse atravesados sobre el asiento del inodoro y centrados a una distancia, medida desde el eje de los orificios para los pernos del asiento, de 254 mm para tazas redondas y de 305 mm para tazas alargadas (alongadas). Si la taza está diseñada para ser usada con un asiento de plástico, entonces se debe instalar un asiento plástico con topes.”
|
103.
|
Tabla 7.- Presiones estáticas de prueba para inodoros en kilo Pascales (kPa).
Secuencia
|
Inciso
|
|
Inodoros de tanque de descarga por gravedad, (en kPa).
|
Inodoros electro-hidráulicos, y de tanque de fluxómetro (en kPa).
|
Inodoro de fluxómetro
|
Taza sifónica
(en kPa).
|
Taza de expulsión directa. (en kPa).
|
1
|
5.5.1
|
Determinación de la profundidad del sello hidráulico
|
25
|
140
|
240
|
310
|
2
|
5.5.2
|
Consumo de agua
|
550, 140 y 25
|
550, 350 y 140
|
550, 240 y 98
|
550, 310 y 98
|
3
|
5.5.3
|
Gránulos y bolas
|
25
|
140
|
240
|
310
|
4
|
5.5.4
|
Lavado de superficie
|
25
|
140
|
240
|
240
|
5
|
5.5.5
|
Caracterización del arrastre por la línea de desagüe
|
25
|
140
|
240
|
240
|
6
|
5.5.6
|
Rebosamiento de tanques de descarga por gravedad
|
550
|
550
|
------
|
-------
|
Debe decir:
Tabla 7.- Presiones estáticas de prueba para inodoros en kilo Pascales (kPa).
Secuencia
|
Inciso
|
|
Inodoros de tanque de descarga por gravedad, (en kPa).
|
Inodoros electro-hidráulicos, y de tanque de fluxómetro (en kPa).
|
Inodoro de fluxómetro
|
Taza sifónica
(en kPa).
|
Taza de expulsión directa. (en kPa).
|
1
|
5.5.1
|
Determinación de la profundidad del sello hidráulico
|
25
|
140
|
240
|
310
|
2
|
5.5.2
|
Consumo de agua
|
550, 140 y 25
|
550, 350 y 140
|
550 y 240
|
550 y 310
|
3
|
5.5.3
|
Gránulos y bolas
|
25
|
140
|
240
|
310
|
4
|
5.5.4
|
Lavado de superficie
|
25
|
140
|
240
|
240
|
5
|
5.5.5
|
Caracterización del arrastre por la línea de desagüe
|
25
|
140
|
240
|
240
|
6
|
5.5.6
|
Rebosamiento de tanques de descarga por gravedad
|
550
|
550
|
------
|
-------
|
Comentario:
Se sugiere eliminar la presión de 98 kPa para inodoro de fluxómetro, acorde a lo previsto en la ASME.
|
PROCEDE.
De la revisión efectuada al comentario, se determinó que la propuesta del comentarista, consistente en eliminar la presión de 98 kPa para inodoro de fluxómetro en el rubro “Consumo de agua”, era procedente, debido a que, como se manifestó en la respuesta a los comentarios 183 y 334, de la revisión efectuada a los documentos que sirvieron como base para la elaboración del proyecto de norma oficial mexicana, en particular lo previsto en la norma “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixtures”, se observó que las presiones de prueba para este tipo de producto son solamente de 550 kPa y 240 kPa para taza sifónica, y 550 Kpa y 310 kPa para taza no sifónica; por lo que, la Tabla 7 se modifica para quedar:
“Tabla 7 - Presiones estáticas de prueba para inodoros en kilo Pascales (kPa)
Secuencia
|
Inciso
|
|
Inodoros de tanque de descarga por gravedad, (en kPa).
|
Inodoros electro-hidráulicos, y de tanque presurizado (en kPa).
|
Inodoro de fluxómetro
|
Taza sifónica
(en kPa).
|
Taza de expulsión directa. (en kPa).
|
1
|
5.5.1
|
Determinación de la profundidad del sello hidráulico
|
25 (0.25 kg/cm2)
|
140 (1.4 kg/cm2)
|
240 (2.5 kg/cm2)
|
310 (3.2 kg/cm2)
|
2
|
5.5.2
|
Consumo de agua
|
550, 140 y 25 (5.6, 1.4 y 0.25 kg/cm2)
|
550, 350 y 140 (5.6, 3.6 y 1.4 kg/cm2)
|
550 y 240 (5.6 y 2.5 kg/cm2)
|
550 y 310 (5.6 y 3.2 kg/cm2)
|
3
|
5.5.3
|
Gránulos y bolas
|
25 (0.25 kg/cm2)
|
140 (1.4 kg/cm2)
|
240 (2.5 kg/cm2)
|
310 (3.2 kg/cm2)
|
4
|
5.5.4
|
Lavado de superficie
|
25 (0.25 kg/cm2)
|
140 (1.4 kg/cm2)
|
240 (2.5 kg/cm2)
|
240 (2.5 kg/cm2)
|
5
|
5.5.5
|
Caracterización del arrastre por la línea de desagüe
|
25 (0.25 kg/cm2)
|
140 (1.4 kg/cm2)
|
240 (2.5 kg/cm2)
|
240 (2.5 kg/cm2)
|
6
|
5.5.6
|
Rebosamiento de tanques de descarga por gravedad
|
550 (5.6 kg/cm2)
|
550 (5.6 kg/cm2)
|
------
|
-------
|
(...)"
Es menester señalar que, con motivo de la respuesta a los comentarios 17, 33, 60 y 235, se integra la equivalencia conforme al Sistema Internacional de Unidades de Medida.
|
104.
|
Debe decir:
X.X Eliminación de desperdicios
Desalojo de material de prueba.
X.X. Equipo y material
• Seis esponjas sintéticas de 20 x 20 mm (± 5%) de sección por 70 mm (± 5%) de largo con densidad igual a 17 kg/m3 ± 0,5 kg/m3 medidas únicamente al estar nuevas y no después de usarse. Tendrán una vida útil de 25 descargas como máximo.
• Cinco bolas de papel higiénico sanitario sencillo de 4 hojas, elaboradas de acuerdo al procedimiento descrito en el anexo 1, que tengan un tiempo de absorción de 3 a 9 s, determinado conforme a lo indicado en el anexo 1.
• Banco de pruebas.
• Recipiente con agua para saturar esponjas
X.X Procedimiento
• El agua de la taza debe tener su espejo de agua a nivel normal, con la trampa y salida expeditas, el tanque, en su caso, lleno hasta la marca de nivel de agua
(véase 6.11) y con la manguera conectada al rebosadero, asimismo se debe nivelar la taza, en ambos sentidos, ver la figura 12.
• Saturar de agua las esponjas y depositarlas conjuntamente con las bolas de papel dentro de la taza y descargar a los 3 segundos.
Este ensayo se repetirá cinco veces.
X.X Resultados
La carga en su totalidad debe ser desalojada por la taza en cuatro ensayos como mínimo, de lo contrario el inodoro no pasa la prueba.
Comentario:
Se sugiere incorporar la prueba de eliminación de desperdicios, conforme a lo dispuesto en el numeral 8.12 de la NOM-009- CONAGUA-2001.
Sobre las dimensiones del papel higiénico se sugiere eliminar las dimensiones del mismo, toda vez que en la actualidad existe una variación en cuanto los diseños
del papel.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente, debido a que como se manifestó en la respuesta al comentario 335, la prueba de eliminación de desperdicios, se sustituyó por ensayo 5.5.3 gránulos y bolas en las reuniones del grupo de trabajo encargado de elaborar el proyecto de NOM que nos ocupa este determinó que el procedimiento de gránulos y bolas se apega más a la realidad lo que arroja un resultado más certero.
|
105.
|
5.4.1.2 Inodoros asistidos por presión (tanque de fluxómetro) y electro-hidráulicos u otros productos presurizados de descarga
...
Debe decir:
5.4.1.2 Inodoros asistidos por presión (tanque presurizado)
y electro-hidráulicos u otros productos presurizados de descarga
Comentario:
Se precisa el termino correcto del tanque
|
PROCEDE.
De la revisión del presente comentario y del similar 336, se desprende que la propuesta del comentarista es integrar en el título del inciso secundario “5.4.1.2”, el término “presurizado”, por lo que es de señalarse que, con motivo de la respuesta al similar 90, se sustituyó el título de la definición “4.58 Tanque de fluxómetro”, por la respectiva “4.57 Tanque presurizado”, lo anterior, después de haber revisado el sustento técnico que se tomó como base para la elaboración del instrumento regulatorio; y para hacer acorde esa modificación en todo el cuerpo del documento normativo, se realizó ese mismo cambio, incluyendo el título de la especificación señalada por el comentarista, la cual quedó:
“5.4.1.2 Inodoros asistidos por presión (tanque presurizado) y electro-hidráulicos u otros productos presurizados de descarga”
|
106.
|
Figura 7.- Sistema de suministro de agua para probar inodoros operados por gravedad y por fluxómetro de tanque
Debe decir:
Figura 7.- Sistema de suministro de agua para probar inodoros operados por gravedad y por fluxómetro de tanque (La presente figura es representativa, siendo posible el uso de otro arreglo capaz de mantener las condiciones de ensayo).
Comentario:
Se precisa en el título de la figura 7 que el diagrama es representativo mas no limitativo
|
PROCEDE PARCIALMENTE.
De la revisión efectuada al presente comentario y a los similares 185 y 337, se determinó que era procedente la propuesta relacionada con aclarar que la “Figura 7” es representativa más no limitativa; por lo que, se integra una “Nota” al pie de la figura para quedar:
“NOTA 5.- Estas figuras son ilustrativas, siendo posible el uso de otro arreglo, siempre y cuando sea capaz de mantener las condiciones del ensayo.”
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente la redacción propuesta y tampoco integrarla en el título de la “Figura 7” como lo propone el comentarista, debido a que conforme a la norma mexicana “NMX-Z-013-SCFI-2015 Guía para la estructuración y redacción de normas”, cuya declaratoria de vigencia fue publicada en el Diario Oficial de la Federación el 18 de noviembre de 2015, las aclaraciones se deben de realizar a través de una nota, y la redacción propuesta
no es clara.
|
107.
|
Figura 8.- Sistema de suministro de agua para probar inodoros y mingitorios operados por fluxómetro
Debe decir:
Figura 8.- Sistema de suministro de agua para probar inodoros y mingitorios operados por fluxómetro (La presente figura es representativa, siendo posible el uso de otro arreglo capaz de mantener las condiciones de ensayo).
Comentario:
Se precisa en el título de la figura 8 que el diagrama es representativo mas no limitativo
|
PROCEDE PARCIALMENTE.
De la revisión efectuada al presente comentario y a los similares 186 y 338, se determinó que era procedente la propuesta relacionada con aclarar que la “Figura 8” es representativa más no limitativa; por lo que, se integra una “Nota” al pie de la figura para quedar:
“NOTA 6.- Esta figura es ilustrativa, siendo posible el uso de otro arreglo, siempre y cuando sea capaz de mantener las condiciones del ensayo.”
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente integrar en el título de la “Figura 8” la aclaración como lo propone el comentarista, debido a que conforme a la norma mexicana “NMX-Z-013-SCFI-2015 Guía para la estructuración y redacción de normas”, cuya declaratoria de vigencia fue publicada en el Diario Oficial de la Federación el 18 de noviembre de 2015, las aclaraciones se deben de realizar a través de una nota, y la redacción propuesta se mejoró, a efecto de hacerla más clara.
|
108.
|
5.5.2.2 Equipo
Los volúmenes de descarga se deberán medir mediante el uso de un recipiente calibrado capaz de medir volúmenes en incrementos máximos de 0.1 litros, o mediante el uso de un recipiente puesto sobre una celda de carga capaz de proveer lecturas en incrementos máximos de 0.1 litros, o mediante el uso de cualquier otro aparato capaz de medir volúmenes con una precisión de 0.1 litros.
Un cronómetro graduado con una exactitud de 0.1 s deberá ser usado para medir el tiempo.
Debe decir:
5.5.2.2 Equipo
Los volúmenes de descarga o consumo de agua se deberán medir mediante el uso de un recipiente calibrado capaz de medir volúmenes en incrementos máximos de 0.1 L, o mediante el uso de un recipiente puesto sobre una celda de carga capaz de proveer lecturas en incrementos máximos de 0.01 kg, o mediante el uso de cualquier otro aparato capaz de medir volúmenes con una precisión de 0.1 L.
Comentario:
Se mejora la redacción a fin de clarificar el desarrollo de la prueba.
|
PROCEDE.
Del análisis del presente comentario y de los similares 187, 241 y 339, se determinó que la propuesta formulada por el promovente, es procedente, debido a que mejora la redacción de la especificación “5.5.2.2 Equipo”, y es acorde a lo establecido en los documentos técnicos que sirvieron como base para la elaboración del proyecto de norma oficial mexicana, en específico la “NOM-009-CONAGUA-2001, Inodoros para uso sanitario-Especificaciones y métodos de prueba”, publicada en el Diario Oficial de la Federación el 2 de agosto de 2001 y la “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”; por lo que, la redacción se modifica para quedar:
“5.5.2.2 Equipo
Los volúmenes de descarga o consumo de agua se deberán medir mediante el uso de un recipiente calibrado capaz de medir volúmenes en incrementos máximos de 0.1 L, o mediante el uso de un recipiente puesto sobre una celda de carga capaz de proveer lecturas en incrementos máximos de 0.01 kg, o mediante el uso de cualquier otro aparato capaz de medir volúmenes con una precisión de 0.1 L”
|
109.
|
5.5.2.3 ...
La verificación de consumo de agua deberá realizarse como se indica a continuación:
a. Registre la presión estática (vea la Tabla 7).
b. Pulse el activador y sosténgalo como máximo por 1 s y simultáneamente inicie el cronómetro.
c. Registre el volumen de agua recibido en el recipiente (volumen de la descarga principal) cuando la descarga principal se haya completado, esto es, cuando cese el goteo que ocurre al finalizar la descarga principal.
d. Registre el volumen total de la descarga que le sigue a la primera medición una vez haya cesado el flujo posterior (aquel que ocurre después de restablecer el sello hidráulico).
e. Pare el cronometro cuando haya cesado el goteo.
f. Si no hay evidencia de flujo posterior, mida y registre la profundidad residual del sello hidráulico, Hr de acuerdo con el inciso 5.5.1.
Los pasos (a a la (f constituyen una repetición de la prueba. Dichos pasos deberán repetirse hasta obtener tres conjuntos de datos para cada presión especificada en la Tabla 7.
En el caso de que el inodoro cuente con válvulas de descarga dual, se determinará el volumen de agua, tanto para descarga reducida como para descarga completa para cada presión indicada en la Tabla 7.
Debe decir:
5.5.2.3 ...
...
a) ....
b) Pulse el activador y sosténgalo como máximo por 2s.
c) ...
d) ...
e) ...
f) ...
...
Comentario:
Se precisa el tiempo para mantener el activador.
|
PROCEDE PARCIALMENTE.
Del análisis efectuado al presente comentario y al similar 340, se determinó que era procedente modificar el párrafo “b.” del inciso secundario “5.5.2.3 Procedimiento”, a efecto de eliminar el tiempo que se debe sostener pulsado el activador, a efecto de hacerlo acorde a lo establecido en la norma oficial mexicana “NOM-009-CONAGUA-2001, Inodoros para uso sanitario-Especificaciones y métodos de prueba”, publicada en el Diario Oficial de la Federación el 2 de agosto de 2001 y la “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, por lo que, el párrafo queda:
“5.5.2.3 Procedimiento
(...)
b. Pulse el activador y simultáneamente inicie el cronómetro.
(...)”
Por otro lado, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente modificar el tiempo que se debe sostener pulsado el activador, debido a que debe ser simultáneo el pulsar el activador con iniciar el cronómetro.
|
110.
|
5.5.2.4 Informe
La presión estática, los volúmenes de las descargas principal y total, flujo posterior (si es el caso), y duración del ciclo deberán ser registrados. El informe también deberá indicar si el sello hidráulico se restableció. Si el sello hidráulico no se restableció, el Informe deberá indicar la profundidad residual del sello hidráulico, Hr.
Debe decir:
5.5.2.4 Informe
La presión estática, los volúmenes de las descargas principal y total, flujo posterior (si es el caso), deberán ser registrados. El informe también deberá indicar si el sello hidráulico se restableció. Si el sello hidráulico no se restableció, el Informe deberá indicar la profundidad residual del sello hidráulico, Hr.
Comentario:
Se mejora la redacción del numeral 5.5.2.4.
|
PROCEDE.
Del análisis efectuado al presente comentario y a los similares 187 y 341, se determinó que era procedente la propuesta de mejorar la redacción de la especificación “5.5.2.4 Informe”, además de que era concordante con lo previsto en la norma oficial mexicana “NOM-009-CONAGUA-2001, Inodoros para uso
sanitario-Especificaciones y métodos de prueba”, publicada en el Diario Oficial de la Federación el 2 de agosto de 2001 y la “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, documentos que sirvieron de base técnica para la elaboración del proyecto; por lo que, la redacción queda:
“5.5.2.4 Informe
La presión estática, los volúmenes de las descargas principal y total, flujo posterior (si es el caso), deberán ser registrados. El informe también deberá indicar si el sello hidráulico se restableció. Si el sello hidráulico no se restableció, el Informe deberá indicar la profundidad residual del sello hidráulico, Hr.”
|
111.
|

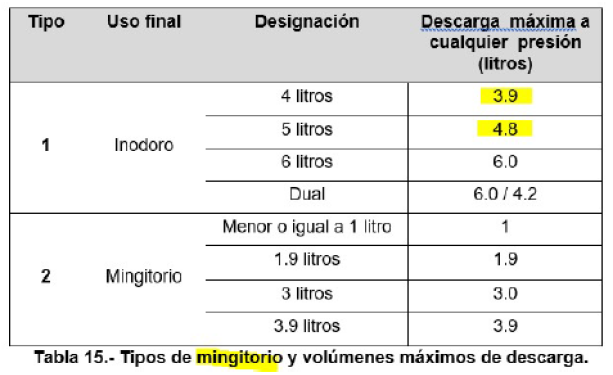

5.5.2.5 Resultado
El promedio de los volúmenes de descarga totales obtenidos de acuerdo con el inciso 5.5.2.3 (d) sobre el rango de presiones especificadas en la Tabla 7 no deberá exceder:
a. 3.9 litros por descarga para inodoro de 4 litros
b. 4.8 litros por descarga para inodoro de 5 litros.
c. 6.0 litros por descarga para inodoro de 6 litros.
d. 4.2 litros por descarga reducida para inodoro de descarga dual de 4.2 y 6 litros.
e. 6.0 litros por descarga completa para inodoro de descarga dual de 4.2 y 6 litros.
La profundidad residual del sello hidráulico, debe ser de 51 mm mínimo, para inodoros infantiles debe ser de 38 mm mínimo, en caso contrario el aparato no cumple con la norma.
Debe decir:
5.5.2.5 Resultado
El promedio de los volúmenes de descarga totales obtenidos de acuerdo con el inciso 5.5.2.3 (d) sobre el rango de presiones especificadas en la Tabla 7 no deberá exceder:
a. ≤ 4 litros por descarga para inodoro de 4 litros
b. ≤ 5 litros por descarga para inodoro de 5 litros.
c. ≤ 6 litros por descarga para inodoro de 6 litros.
La profundidad residual del sello hidráulico, debe ser de 51 mm mínimo, para inodoros infantiles debe ser de 38 mm mínimo, en caso contrario el aparato no cumple con la norma.
Comentario:
Se sugiere precisar la descarga de los inodoros acorde a la declarada en el producto.
|
PROCEDE PARCIALMENTE.
Del análisis del presente comentario y de los similares 187 y 342, se determinó que la propuesta formulada por el promovente era parcialmente procedente, en el sentido de aclarar la especificación contenida en el inciso secundario “5.5.2.5 Resultado”, a fin de evitar incertidumbre respecto del gasto de agua que pueden descargar los inodoros; por lo que, se modifica la redacción, para quedar:
“5.5.2.5 Resultado
(...)
a. ≤ 3.9 litros para inodoros denominados de 4 litros.
b. ≤ 4.8 litros para inodoros denominados de 5 litros.
c. ≤ 6.0 litros para inodoros denominados de 6 litros.
d. 4.2 litros por descarga reducida para inodoro de descarga dual de 4.2 y 6 litros.
e. 6.0 litros por descarga completa para inodoro de descarga dual de 4.2 y 6 litros.
(...)”
Ahora bien, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente el comentario relacionado con eliminar los apartados “d. y e.”, debido a que actualmente se fabrican y comercializan inodoros con descarga dual, por lo que al eliminarlos quedarían sin regular.
|
112.
|
5.5.3.1 Materiales para la prueba
Los materiales de la prueba deberán ser:
a) aproximadamente 2500 gránulos, cilindros de polietileno de alta densidad (PEAD) de las siguientes características:
i. peso: 65 ± 1g;
ii. diámetro: 4.2 ± 0.4 mm ;
iii. espesor: 2.7 × 0.3 mm;
iv. densidad: 951 ± 10 kg/m3, y
a) 100 bolas de nylon de las siguientes características:
i. peso: 15.5 ± 0.5 g;
ii. diámetro: 6.35 ± 0.25 mm, y
iii. densidad: 1170 ± 20 kg/m3.
Debe decir:
5.5.3.1 Materiales para la prueba
Los materiales de la prueba deberán ser:
aproximadamente 2500 gránulos, cilindros de polietileno de alta densidad (PEAD) de las siguientes características:
i. peso: 65 ± 1g;
ii. diámetro: 4.2 ± 0.4 mm ;
iii. espesor: 2.7 ± 0.3 mm;
iv. densidad: 951 ± 10 kg/m3, y
a) 100 bolas de nylon de las siguientes características:
i. peso: 15.5 ± 0.5 g;
ii diámetro: 6.35 ± 0.25 mm, y
iii densidad: 1170 ± 20 kg/m3.
Comentario:
Se precisa el símbolo correcto en el sub inciso iii del inciso a. P
|
PROCEDE.
Del análisis efectuado al presente comentario y a los similares 188 y 343, se desprende que le asiste la razón al comentarista, debido a que en la fracción “iii.” del apartado “a)” del inciso secundario “5.5.3.1 Materiales para la prueba”, se insertó por error involuntario un símbolo diferente al que se debe encontrar plasmado; por lo que, se modifica el símbolo para quedar:
“5.5.3.1 Materiales para la prueba
a) (...)
iii. espesor: 2.7 ± 0.3 mm;
(...)”
|
113.
|
5.5.4.2 Procedimiento
La prueba de lavado de superficies deberá realizarse como se indica a continuación:
a. Limpie la superficie de descarga de la taza con detergente para vajillas líquido y suave
b. Enjuague y seque la superficie de descarga.
c. Dibuje una línea horizontal continua alrededor de la taza, aproximadamente 25 mm por debajo de los orificios del reborde, con el marcador indicado en el inciso 5.5.4.1.
d. Pulse el activador, como máximo por 1 , y suéltelo.
e. Observe la línea durante y después de la descarga.
f. Cuando el ciclo de descarga se haya completado, mida y registre la longitud y la posición de los segmentos remanentes de la línea de tinta.
Los pasos (a a la (f constituyen una repetición de la prueba. Dichos pasos deberán repetirse hasta obtener tres mediciones.
En el caso de que el inodoro cuente con válvulas de descarga dual, este ensayo sólo se realizará para la descarga menor.
Debe decir:
5.5.4.2 Procedimiento
La prueba de lavado de superficies deberá realizarse como se indica a continuación:
Limpie la superficie de descarga de la taza de tal forma que se eliminen grasas, polvo, suciedad.
Enjuague y seque la superficie de descarga.
Dibuje una línea horizontal continua alrededor de la taza, aproximadamente 25 mm por debajo de los orificios del reborde, con el marcador indicado en el inciso 5.5.4.1.
Pulse el activador, no más de 2 s, y suéltelo.
Observe la línea durante y después de la descarga.
Cuando el ciclo de descarga se haya completado, mida y registre la longitud y la posición de los segmentos remanentes de la línea de tinta.
Los pasos (a a la (f constituyen una repetición de la prueba. Dichos pasos deberán repetirse hasta obtener tres mediciones.
En el caso de que el inodoro cuente con válvulas de descarga dual, este ensayo sólo se realizará para la descarga mayor.
Comentario:
Se mejora la redacción a fin de clarificar el procedimiento para el lavado de superficies
|
PROCEDE PARCIALMENTE.
De la revisión efectuada al presente comentario y a los similares 189 y 344, se determinó que era procedente la propuesta de modificar el apartado “a” del inciso secundario “5.5.4.2 Procedimiento”, a efecto de mejor su redacción; por lo que queda:
“5.5.4.2 Procedimiento
La prueba de lavado de superficies deberá realizarse como se indica a continuación:
a. Limpie la superficie de descarga de la taza de tal forma que se eliminen grasas, polvo, suciedad.
(...)”
Ahora bien, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente modificar el tiempo que se debe sostener pulsado el activador, debido a que debe ser simultáneo el pulsar el activador con iniciar el cronómetro, como se manifestó en la respuesta a los comentarios 109 y 340; por lo que dicho párrafo quedó:
“5.5.2.3 Procedimiento
(...)
b. Pulse el activador y simultáneamente inicie el cronómetro.
(...)”
Asimismo, se determinó que no procedía sustituir en el último párrafo del inciso secundario en cuestión el término “menor”, por el de “mayor”, como lo propone el comentarista, debido a que se considera que los inodoros de descarga dual están diseñados para cumplir su función de lavado de superficie en la descarga menor de 4.2 litros, el mínimo indispensable, el probarlo a una especificación mayor como se sugiere, no garantiza que se realice la mínima función que se promueve con este tipo de inodoros o válvulas de descarga.
|
114.
|
Tipos de Mingitorio
|
A
|
B
|
C
|
D
|
Ancho interior
|
Altura interior
|
Profundidad interior
|
Proyección
|
|
|
Sin escudos
|
Con escudos
|
Regular
|
Labio extendido
|
De colgar
|
216
|
191
|
76
|
178
|
152
|
203
|
De compartimiento
|
305
|
813
|
76
|
178
|
152
|
203
|
NOTA 6: El ancho y la profundidad interior deberán medirse a mitad del camino entre las partes superior e inferior de la apertura interior.
|
|
Tabla 9.- Dimensiones mínimas para mingitorios
Comentario:
Se sugiere eliminar los requisitos previstos en la tabla 9 toda vez que se limita el diseño de los mingitorios. Cabe señalar que esta sugerencia no se contrapone con el funcionamiento del producto ya que este será evaluado con las demás disposiciones previstas en el proyecto de NOM.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente, debido a que los valores indicados en la “Tabla 9”, son los mínimos a cumplir para este tipo de productos que hoy en día existen en el mercado, y que se requieren para poder ser evaluados.
No obstante, del análisis efectuado a la especificación 6.2.3 Dimensiones, a la luz del comentario, se determinó que era necesario modificarlo, a fin de dar certeza jurídica al sujeto obligado de la norma oficial mexicana, por lo que se modifica para quedar:
“6.2.3 Dimensiones
Las dimensiones mínimas de los mingitorios deberán ser como se especifica en la Tabla 9, o según lo especifique el fabricante del mingitorio y se demuestre que el producto cumple con las especificaciones de desempeño hidráulico establecidas en esta norma.”
|
115.
|
6.3.1.1 Especificaciones
Los aparatos sanitarios no deben de tener alguno de los siguientes defectos en el esmaltado:
a) defectos que afecten el uso o la funcionalidad, tales como bordes afilados o con muescas filosas, rebabas y grietas;
b) resquebrajamiento;
c) estrías;
d) decoloración de la superficie;
e) acabado mate (a menos que sea parte del acabado decorativo);
f) cuerpo expuesto;
g) marcas de fuego;
h) ampollas grandes, y
i) protuberancias.
Debe decir:
6.3.1.1 Especificaciones
Los aparatos sanitarios no deben de tener alguno de los siguientes defectos en el esmaltado:
defectos que afecten el uso o la funcionalidad, tales como bordes afilados o con muescas filosas, rebabas y grietas;
resquebrajamiento;
estrías;
decoloración de la superficie;
acabado mate (a menos que sea parte del acabado decorativo);
cuerpo expuesto;
marcas de fuego;
ampollas y
protuberancias.
Comentario:
Se sugiere eliminar el término “grandes” del inciso h del numeral 6.3.1.1 toda vez que la definición de ampolla ya determina las dimensiones de este defecto
|
PROCEDE.
Del análisis del presente comentario y del similar 346, se determinó que era procedente modificar el inciso secundario “6.3.1.1 Especificaciones, fracción h)”, debido a que como lo manifiesta el comentarista, en el cuerpo del instrumento normativo se encuentra asentada la definición “4.14.5 Ampolla”, y en esta se establece las dimensiones de su defecto, por lo que resulta innecesario se plasme el término “grande”; por lo anterior, se elimina dicho término para quedar:
“6.3.1.1 Especificaciones
(...)
h) ampollas, y
(...)”
|
116.
|
6.3.2 Inspección de superficies
6.3.2.1 Procedimiento
Los acabados de las superficies, deberán ser inspeccionados en busca de defectos a una distancia de aproximadamente 610 mm, a simple vista, directamente encima del reborde, mientras el espécimen se mece de lado a lado y hacia atrás, hasta un ángulo de aproximadamente 45°. La fuente de luz utilizada para la inspección deberá ser luz natural parcialmente difusa, si es necesario, con luz artificial difundida que provea una iluminación mínima de 1100 lux.
NOTA 7: "A simple vista" incluye visión asistida por lentes correctivos normalmente usados por la persona.
Debe decir:
6.3.2 Inspección de superficies
6.3.2.1 Procedimiento
Los acabados de las superficies, deberán ser inspeccionados en busca de defectos a una distancia de aproximadamente 610 mm, a simple vista, directamente encima del reborde, mientras el espécimen se mece de lado a lado y hacia atrás, hasta un ángulo de aproximadamente 45°. La fuente de luz utilizada para la inspección deberá ser luz natural parcialmente difusa, si es necesario, con luz artificial proporcionada por lámparas de luz fría (luz de día).
NOTA 7: "A simple vista" incluye visión asistida por lentes correctivos normalmente usados por la persona.
Comentario:
Se sugiere precisar que la luz artificial sea proporcionada por una lámpara de luz fría.
|
PROCEDE.
Del análisis del presente comentario y de los similares 192 y 347, se desprende que le asiste la razón al promovente, ya que con la propuesta que formula, da precisión a lo establecido en el inciso secundario “6.3.2.1 Procedimiento”, puesto que se define que la luz artificial deber ser proporcionada por una lámpara de luz fría; por lo anterior, la especificación se modifica para quedar:
“6.3.2.1 Procedimiento
Los acabados de las superficies, deberán ser inspeccionados en busca de defectos a una distancia de aproximadamente 610 mm, a simple vista, directamente encima del reborde, mientras el espécimen se mece de lado a lado y hacia atrás, hasta un ángulo de aproximadamente 45°. La fuente de luz utilizada para la inspección deberá ser luz natural parcialmente difusa, si es necesario, con luz artificial proporcionada por lámparas de luz fría (luz de día).”
|
117.
|
Ubicación
|
Defecto
|
|
Máximo permitido
|
Mingitorio
|
|
|
|
|
|
Acabado de la superficie
|
|
|
|
|
Acabado ondulado o superficies opacas:
|
|
≤2 600 mm2
|
Hoyos, ampollas, y hoyos de alfiler:
|
|
Total ≤5
|
Burbujas, motas*, y manchas:
|
|
≤ 5 en un cuadrado de alfarería; total ≤10
|
|
|
|
|
|
|
*motas de menos de 0.3 mm en su dimensión mayor no deberán ser contadas a menos que sean tan numerosas que formen una decoloración.
Tabla 10.- Límites máximos permitidos de defectos en mingitorios
Comentario:
Se sugiere incorporar en la tabla 10 los parámetros para el alabeo.
Alabeo Max. Permitido: 3 mm
Cóncavo en: pie o pared, parte frontal o arco.
Convexo:
Parte superior – ambas direcciones
Max. Permitido 1.5 mm
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente la propuesta de incluir en la “Tabla 10”, los requisitos para los diferentes tipos de alabeo, en consideración a que como se manifestó en la respuesta a los comentarios 118, 192, 193, 348 y 349, de la revisión efectuada a los documentos que sirvieron de base técnica para la elaboración de la norma, en especial la norma “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, se observó que no contiene especificaciones para evaluar el alabeo de los mingitorios; por lo que, contrario a establecer mayores especificaciones para regularlos, se tienen que eliminar las ya establecidas en el proyecto de norma oficial mexica; motivo por el cual, se procedió a eliminar los incisos secundarios “6.3.3 Alabeo; 6.3.3.1 Procedimiento y 6.3.3.2 Resultados”, al ser innecesarios y se recorre la numeración del capítulo
“6. Mingitorios”.
|
118.
|
6.3.3 Alabeo
6.3.3.1 Procedimiento
El espécimen se deberá colocar sobre una superficie plana y nivelada para determinar la desviación de sus bordes de la horizontal. Se deberá considerar que el espécimen cumple con los requisitos especificados en las Tabla 10, si no se puede deslizar sin forzar un calibrador de un espesor igual al alabeo total permitido.
Si el espécimen se mece sobre dos esquinas opuestas, el plano horizontal deberá, determinarse colocando un calibrador de un espesor igual al alabeo total permitido debajo de una esquina que no toque la superficie plana y horizontal y luego forzando el espécimen a que toque el calibrador Si en ninguna otra parte se puede deslizar debajo del espécimen un segundo calibrador del mismo espesor, entonces se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 10.
Debe decir:
6.3.3 Alabeo
6.3.3.1 Procedimiento
Alabeo cóncavo
El espécimen se deberá colocar sobre una superficie plana y nivelada para determinar la desviación de sus bordes de la horizontal. Se deberá considerar que el espécimen cumple con los requisitos especificados en las Tabla 10, si no se puede deslizar sin forzar un calibrador o laina de un espesor igual al alabeo total permitido.
Alabeo convexo
Si el espécimen se mece sobre dos esquinas opuestas, el plano horizontal deberá, determinarse colocando un calibrador o laina de un espesor igual al alabeo total permitido debajo de una esquina que no toque la superficie plana y horizontal y luego forzando el espécimen a que toque el calibrador o laina. Si en ninguna otra parte se puede deslizar debajo del espécimen un segundo calibrador o laina del mismo espesor, entonces se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 10.
Comentario:
Se precisa los tipos de alabeo y se incorpora la laina para verificar lo establecido en 6.3.3
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente la propuesta de incluir mayores requisitos para los diferentes tipos de alabeo, en consideración a que como se manifestó en la respuesta a los comentarios 117, 192, 193, 348 y 349, de la revisión efectuada a los documentos que sirvieron de base técnica para la elaboración de la norma, en especial la norma “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, se observó que no contiene especificaciones para evaluar el alabeo de los mingitorios; por lo que, contrario a establecer mayores especificaciones para regularlos, se tienen que eliminar las ya establecidas en el proyecto de norma oficial mexica; motivo por el cual, se procedió a eliminar los incisos secundarios
“6.3.3 Alabeo; 6.3.3.1 Procedimiento y 6.3.3.2 Resultados”, al ser innecesarios y se recorre la numeración del capítulo “6. Mingitorios”.
|
119.
|
6.3.4.2 Procedimiento
La prueba de agrietamiento deberá realizarse como se indica a continuación:
a) Sumerja el espécimen en una solución de partes iguales, por peso, de cloruro de calcio anhídrido y agua destilada.
b) Mantenga la solución con el espécimen a una temperatura de 110 ±5 °C por 90 min.
c) Retire el espécimen y sumérjalo de inmediato en un baño de agua helada a 2.5 ± 0.5 °C, hasta que se hiele.
d) Retire el espécimen del baño helado y sumérjalo por 12 horas en una solución de azul de metileno al 1% a temperatura ambiente.
e) Retire el espécimen y examínelo buscando grietas finas indicadas por la penetración del azul de metileno.
Debe decir:
6.3.4.2 Procedimiento
La prueba de agrietamiento deberá realizarse como se indica a continuación:
f) Sumerja el espécimen en una solución de partes iguales, por peso, de cloruro de calcio anhídrido y agua destilada.
g) Mantenga la solución con el espécimen a una temperatura de 110 ±5 °C
por 90 min.
h) Retire el espécimen y sumérjalo de inmediato en un baño de agua helada
a 2.5 ± 0.5 °C.
i) Retire el espécimen del baño helado y sumérjalo por 12 horas en una solución de azul de metileno al 1% a temperatura ambiente.
j) Retire el espécimen y examínelo buscando grietas finas indicadas por la penetración del azul de metileno.
Comentario:
Se elimina la condición de hasta que hiele, toda vez que el principio del método es generar un choque térmico al producto ensayado.
|
PROCEDE PARCIALMENTE.
Del análisis del presente comentario y del similar 350, se determinó que le asiste la razón al comentarista, en cuanto a que la finalidad del método es generar un choque térmico al producto que se está sometiendo a prueba; por lo tanto, la fracción “c)” del inciso secundario “6.3.4.2 Procedimiento”, se modifica para quedar:
“6.3.3.2 Procedimiento
(...)
c) Retire el espécimen y sumérjalo de inmediato en un baño de agua helada a 2.5 ± 0.5 °C hasta que se enfrié.
(...)”
No se omite manifestar que la numeración de la especificación cambia, con motivo de la respuesta a los comentarios 117, 192, 193, 348 y 349; asimismo, se manifiesta que, la redacción de la especificación, es concordante con lo establecido en la norma “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, que sirvió como sustento técnico en la elaboración del proyecto de norma oficial mexicana.
Ahora bien, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente eliminar en su totalidad la condición de enfriado, debido a que la especificación debe ser precisa, en cuanto al paso a seguir después de haber sometido el espécimen a calor.
|
120.
|
6.5.4.4 Resultado
El consumo de agua promedio del mingitorio sobre las dos presiones especificadas en la Tabla 15 no deberá exceder lo indicado en la Tabla 11. Este requisito se deberá basar en el promedio de los datos individuales de las tres repeticiones de la prueba, en caso contrario el producto no cumple con la norma.
Debe decir:
6.5.4.4 Resultado
El consumo de agua promedio del mingitorio sobre las dos presiones especificadas en la Tabla 11 no deberá exceder lo indicado en la Tabla 15. Este requisito se deberá basar en el promedio de los datos individuales de las tres repeticiones de la prueba, en caso contrario el producto no cumple con la norma.
Comentario:
Se precisan las referencias correctas
|
PROCEDE.
Del análisis del presente comentario y de los similares 196 y 351, se observó que le asiste la razón al comentarista, debido a que, de la revisión efectuada a la especificación “6.5.4.4. Resultado”, se desprende que por error involuntario se invirtieron los números de las “Tablas” a las que hace referencia; motivo por el cual, la especificación se modifica para quedar:
“6.5.4.4 Resultado
El consumo de agua promedio del mingitorio sobre las dos presiones especificadas en la Tabla 11 no deberá exceder lo indicado en la Tabla 15. Este requisito se deberá basar en el promedio de los datos individuales de las tres repeticiones de la prueba, en caso contrario el producto no cumple con la norma.“
|
121.
|
6.6.2 Barrena para mingitorio
Sin la trampa o el cartucho desmontable, se insertará una barrena para mingitorios de tipo manual de cuando menos 610 mm de largo a través de la salida del mingitorio.
Un ciclo de prueba será cuando se inserte, gire la barrena cinco veces y se saque dicha barrena. Se realiza un total de 10 ciclos de prueba.
Después de los 10 ciclos, el mingitorio con la trampa instalada, se probará con el fin de detectar fugas vertiendo agua al mingitorio. No se deben presentar fugas de agua, ni derrames fuera de la trampa de salida, en caso contrario el producto no cumple con la norma.
Debe decir:
6.6.2 Barrena para mingitorio
Sin la trampa o el cartucho desmontable, se insertará una barrena para mingitorios de tipo manual de cuando menos 610 mm de largo a través de la salida del mingitorio.
Un ciclo de prueba será cuando se inserte, gire la barrena cinco veces y se saque dicha barrena. Se realiza un total de 10 ciclos de prueba.
Después de los 10 ciclos, el mingitorio con la trampa instalada, se probará con el fin de detectar fugas vertiendo agua al mingitorio. No se deben presentar fugas de agua, ni derrames fuera de la trampa de salida, en caso contrario el producto no cumple con la norma.
El siguiente ensayo deberá realizarse cuando la trampa del mingitorio no es de porcelana
Comentario:
Se precisa que la prueba no aplica cuando la trampa de mingitorio no es de porcelana a fin de evitar interpretaciones
|
PROCEDE PARCIALMENTE.
Del análisis del presente comentario y de los similares 197 y 352, se determinó que le asiste la razón al comentarista, debido a que de la lectura de la especificación, se determina que la prueba se aplica a todo tipo de mingitorio, lo cual no es así, aunado a que dicha prueba, en la actualidad ya no se aplica, motivo por el cual, es innecesario que se siga estableciendo en la norma definitiva; por lo tanto, lo procedente es eliminar la especificación 6.6.2 Barrena para mingitorio.
Ahora bien, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente la propuesta de integrar un párrafo a la especificación “6.6.2”, debido a que como se manifestó en el párrafo anterior, dicha especificación fue eliminada.
|
122.
|
6.6.3.1 Procedimiento
Un ciclo será lo indicado a continuación:
a. Dos cigarros sin filtro se depositan en el interior del mingitorio. La longitud de cada cigarro será de 38 mm ± 6.4 mm, se deberá doblar sobre sí mismo cada cigarro, creando un doblez de tal manera que se formen grietas o el papel se rompa aproximadamente a la mitad del cigarro, dejando dos partes de la misma longitud.
b. Se le añade 0.5 litros de agua al mingitorio en forma de chorro en un minuto.
c. Se añaden en total 20 cigarros y 10 descargas de agua alternadamente durante todo este ciclo de prueba tal como se describe en a y b.
d. Los cigarros deben de ser expulsados del mingitorio.
El ciclo se repite en 5 ocasiones más, con el fin de realizar 6 ciclos en total, alternando cigarros sin filtro y cigarros arrugados sin filtro, es decir, tres ciclos con cigarros sin filtro y tres ciclos con cigarros arrugados sin filtro.
Debe decir:
6.6.3.1 Procedimiento
Un ciclo será lo indicado a continuación:
Dos cigarros sin filtro se depositan en el interior del mingitorio. La longitud de cada cigarro será de 38 mm ± 6.4 mm, se deberá doblar sobre sí mismo cada cigarro, creando un doblez de tal manera que se formen grietas o el papel se rompa aproximadamente a la mitad del cigarro, dejando dos partes de la misma longitud.
Se le añade 0.5 litros de agua al mingitorio en forma de chorro en un lapso menor a un minuto.
Se añaden en total 20 cigarros y 10 descargas de agua alternadamente durante todo este ciclo de prueba tal como se describe en a y b.
El ciclo se repite en 5 ocasiones más, con el fin de realizar 6 ciclos en total, alternando cigarros sin filtro y cigarros arrugados sin filtro, es decir, tres ciclos con cigarros sin filtro y tres ciclos con cigarros arrugados sin filtro.
Comentario:
Se mejora la redacción del sub inciso b del numeral 6.6.3.1
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente, debido a que como se manifestó en los similares 198 y 353, la prueba regulada en la especificación “6.6.3 Resistencia a la obstrucción”, fue eliminada, conforme a la propuesta presentada en el comentario 74, debido a que dicho ensayo se ha eliminado a nivel internacional, en consideración a que en la actualidad es inaplicable, puesto que con las restricciones de fumar en lugares públicos, ya se evita arrojar colillas a los mingitorios; aunado a que, la prueba en cita, conforme al proyecto de norma oficial mexicana, se encuentra dirigida para mingitorios secos, a los cuales no se aplica descarga de agua; en consecuencia el ensayo era inadecuado, por lo que se procedió a eliminar la prueba.
|
123.
|
Apertura para el adaptador sanitario
|
Parámetro
|
Dimensión (mm)
|
a) Diámetro del orificio de salida para pila
|
89 - 102
|
Los orificios de salidas para pilas de bar
|
51 - 57 o 89 - 102
|

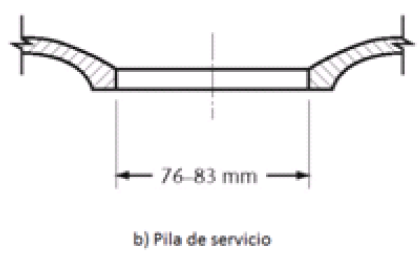

b) Diámetro del orificio de salida para pila de servicio
|
419
|
c) Lavamanos
|
140
|
Diámetro del orificio parte superior
|
64
|
Diámetro del orificio parte inferior
|
41 – 44
|
Altura (esta altura sólo es aplicable a lavamos con rebosadero)
|
51 ± 6
|
d) Diámetro del orificio de fregadero
|
51 -57
|
Tabla 12.- Dimensiones de orificios de salida
Debe decir:
Apertura para el adaptador sanitario
|
Parámetro
|
Dimensión (mm)
|
a) Diámetro del orificio de salida para pila
|
89 - 102
|
Los orificios de salidas para pilas de bar
|
51 - 57 o 89 - 102
|
b) Diámetro del orificio de salida para pila de servicio
|
419
|
c) Lavamanos
|
140
|
Diámetro del orificio parte superior
|
64
|
Diámetro del orificio parte inferior
|
43 ± 3
|
Altura (esta altura sólo es aplicable a lavamos con rebosadero)
|
51 ± 6
|
d) Diámetro del orificio de fregadero
|
51 -57
|
Tabla 12.- Dimensiones de orificios de salida

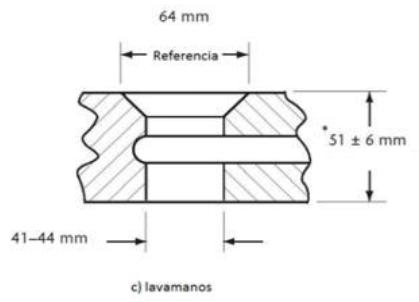

Comentario:
Se sugiere incorporar el parámetro de 43 ± 3 en la dimensión del diámetro del orificio de la parte inferior del adaptador sanitario.
De ser aprobado se debe modificar la figura 11 c).
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente el comentario; así como, los similares 200, 243 y 354, en consideración a que, derivado de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se determinó eliminar de la norma oficial mexicana el capítulo “7. Lavabos”, debido a que ese tipo de producto sólo conduce el agua, y no tiene manera de regularla por sí mismo; ante tal situación, y al encontrarse la propuesta dirigida a especificaciones que integraban dicho capítulo, resulta improcedente.
|

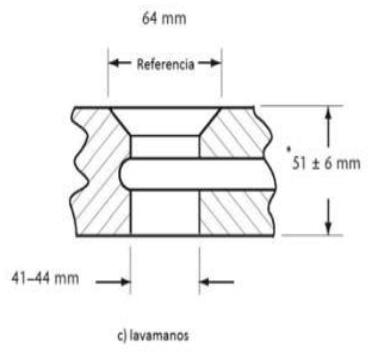

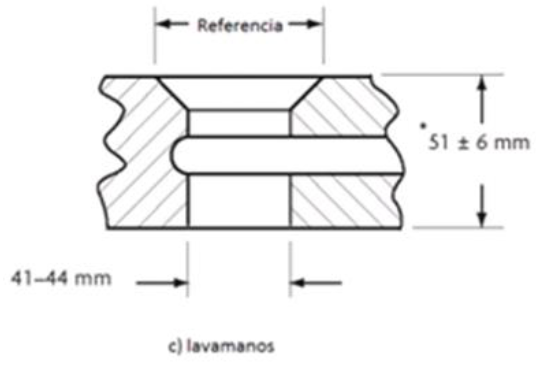

124.
|

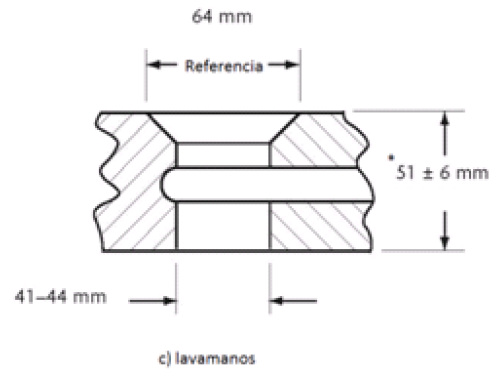

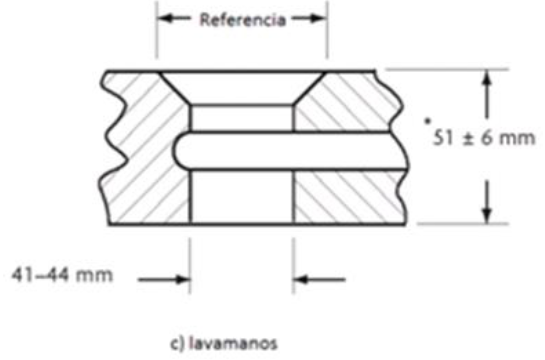

64 mm
Debe decir:
62 mm mínimo
Comentario:
Se sugiere precisar una dimensión de 62 mm como mínimo
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente el comentario; así como lo señalado en el similar 355, en consideración a que, derivado de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se determinó eliminar de la norma oficial mexicana el capítulo “7. Lavabos”, debido a que ese tipo de producto sólo conduce el agua, y no tiene manera de regularla por sí mismo; ante tal situación, y al encontrarse la propuesta dirigida a especificaciones que integraban dicho capítulo, resulta improcedente.
|
125.
|
7.3 Método de ensayo para determinar el desempeño estructural
7.3.1 Esmaltado
El vidriado deberá fundirse cabalmente al cuerpo del aparato sanitario. Todas las superficies expuestas deberán vidriarse.
Las siguientes partes pueden o no ser esmaltadas:
a. El respaldo del lavabo, que se instalan retirados de la pared;
b. la parte trasera de los rebosaderos;
c. las partes inferiores del cierre de los orificios de salida;
d. las partes inferiores de los lavabos de empotrar, y
e. los respaldares de los pedestales y las patas de los lavabos. Las superficies en las que el aparato sanitario se sostiene en el horno, podrán dejarse sin vidriar, siempre y cuando tales superficies no sean visibles después de la instalación.
Debe decir:
7.3 Método de ensayo para determinar el desempeño estructural
7.3.1 Esmaltado
El vidriado deberá fundirse cabalmente al cuerpo del aparato sanitario. Todas las superficies expuestas deberán vidriarse.
Las siguientes partes pueden o no ser esmaltadas:
El respaldo del lavabo;
la parte trasera de los rebosaderos;
las partes inferiores del cierre de los orificios de salida;
las partes inferiores de los lavabos de empotrar, y
los respaldares de los pedestales y las patas de los lavabos. Las superficies en las que el aparato sanitario se sostiene en el horno, podrán dejarse sin vidriar, siempre y cuando tales superficies no sean visibles después de la instalación.
Comentario:
Se precisa que cualquier respaldo de los lavabos pueden estar o no esmaltadas
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente el comentario; así como, los similares 201, 244 y 356, en consideración a que, derivado de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se determinó eliminar de la norma oficial mexicana el capítulo “7. Lavabos”, debido a que ese tipo de producto sólo conduce el agua, y no tiene manera de regularla por sí mismo; ante tal situación, y al encontrarse la propuesta dirigida a especificaciones que integraban dicho capítulo, resulta improcedente.
|
126.
|
7.3.1.1 Especificación
Los aparatos sanitarios no deben de tener alguno de los siguientes defectos en el esmaltado:
a) defectos que afecten el uso o la funcionalidad, tales como bordes afilados o con muescas filosas, rebabas y grietas;
b) resquebrajamiento;
c) estrías;
d) decoloración de la superficie;
e) acabado mate (a menos que sea parte del acabado decorativo);
f) cuerpo expuesto;
g) marcas de fuego;
h) ampollas grandes, y
i) protuberancias.
Debe decir:
7.3.1.1 Especificación
Los aparatos sanitarios no deben de tener alguno de los siguientes defectos en el esmaltado:
j) defectos que afecten el uso o la funcionalidad, tales como bordes afilados o con muescas filosas, rebabas y grietas;
k) resquebrajamiento;
l) estrías;
m) decoloración de la superficie;
n) acabado mate (a menos que sea parte del acabado decorativo);
o) cuerpo expuesto;
p) marcas de fuego;
q) ampollas, y
r) protuberancias.
Comentario:
Se homologa el término relativo a las ampollas, toda vez que en la definición se establece las dimensiones para determinar cuándo se trata de una ampolla.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente así como, los similares 245 y 357, en consideración a que, derivado de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se determinó eliminar de la norma oficial mexicana, el capítulo “7. Lavabos”, debido a que ese tipo de producto sólo conduce el agua, y no tiene manera de regularla por sí mismo; ante tal situación, y al encontrarse la propuesta dirigida a especificaciones que integraban dicho capítulo, resulta improcedente.
|
127.
|
7.3.2 Inspección de superficies
7.3.2.1 Procedimiento
Los acabados de las superficies, deberán ser inspeccionados en busca de defectos a una distancia de aproximadamente 610 mm, a simple vista, directamente encima del reborde, mientras el espécimen se mece de lado a lado y hacia atrás, hasta un ángulo de aproximadamente 45°. La fuente de luz utilizada para la inspección deberá ser luz natural parcialmente difusa, si es necesario, con luz artificial difundida que provea una iluminación mínima de 1100 lux.
NOTA 9 - "A simple vista" incluye visión asistida por lentes correctivos normalmente usados por la persona.
Debe decir:
7.3.2 Inspección de superficies
7.3.2.1 Procedimiento
Los acabados de las superficies, deberán ser inspeccionados en busca de defectos a una distancia de aproximadamente 610 mm, a simple vista, directamente encima del reborde, mientras el espécimen se mece de lado a lado y hacia atrás, hasta un ángulo de aproximadamente 45°. La fuente de luz utilizada para la inspección deberá ser luz natural parcialmente difusa, si es necesario, con luz artificial proporcionada por lámparas de luz fría (luz de día).
NOTA 9 - "A simple vista" incluye visión asistida por lentes correctivos normalmente usados por la persona.
Comentario:
Se mejora la redacción a fin de precisar que la luz artificial debe ser proporcionada por una lámpara de luz fría.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente; así como, los similares 246 y 358, en consideración a que, derivado de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se determinó eliminar de la norma oficial mexicana el capítulo “7. Lavabos”, debido a que ese tipo de producto sólo conduce el agua, y no tiene manera de regularla por sí mismo; ante tal situación, y al encontrarse la propuesta dirigida a especificaciones que integraban dicho capítulo, resulta improcedente.
|
128.
|
7.3.2.3 Especificación
Los aparatos sanitarios no deben de tener alguno de los siguientes defectos en el esmaltado:
a) defectos que afecten el uso o la funcionalidad, tales como bordes afilados o con muescas filosas, rebabas y grietas;
b) resquebrajamiento;
c) estrías;
d) decoloración de la superficie;
e) acabado mate (a menos que sea parte del acabado decorativo);
f) cuerpo expuesto;
g) marcas de fuego;
h) ampollas grandes, y
i) protuberancias.
Debe decir:
7.3.2.3 Especificación
Los aparatos sanitarios no deben de tener alguno de los siguientes defectos en el esmaltado:
j) defectos que afecten el uso o la funcionalidad, tales como bordes afilados o con muescas filosas, rebabas y grietas;
k) resquebrajamiento;
l) estrías;
m) decoloración de la superficie;
n) acabado mate (a menos que sea parte del acabado decorativo);
o) cuerpo expuesto;
p) marcas de fuego;
q) ampollas y
r) protuberancias.
Comentario:
Se homologa el término relativo a las ampollas, toda vez que en la definición se establece las dimensiones para determinar cuándo se trata de una ampolla.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente; así como, el similar 359, en consideración a que, derivado de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se determinó eliminar de la norma oficial mexicana el capítulo “7. Lavabos”, debido a que ese tipo de producto sólo conduce el agua, y no tiene manera de regularla por sí mismo; ante tal situación, y al encontrarse la propuesta dirigida a especificaciones que integraban dicho capítulo, resulta improcedente.
|
129.
|
7.3.3.1 Procedimiento
El espécimen se deberá colocar sobre una superficie plana y nivelada para determinar la desviación de sus bordes de la horizontal. Se deberá considerar que el espécimen cumple con los requisitos especificados en las Tabla 6 y Tabla 14 según corresponda, si no se puede deslizar sin forzar un calibrador de un espesor igual al alabeo total permitido.
Si el espécimen se mece sobre dos esquinas opuestas, el plano horizontal deberá, determinarse colocando un calibrador de un espesor igual al alabeo total permitido debajo de una esquina que no toque la superficie plana y horizontal y luego forzando el espécimen a que toque el calibrador. Si en ninguna otra parte se puede deslizar debajo del espécimen un segundo calibrador del mismo espesor, entonces se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 6 y Tabla 14 según corresponda.
Debe decir:
7.3.3.1 Procedimiento
Alabeo cóncavo
El espécimen se deberá colocar sobre una superficie plana y nivelada para determinar la desviación de sus bordes de la horizontal. Se deberá considerar que el espécimen cumple con los requisitos especificados en las Tabla 6 y Tabla 14 según corresponda, si no se puede deslizar sin forzar un calibrador o laina de un espesor igual al alabeo total permitido.
Alabeo convexo
Si el espécimen se mece sobre dos esquinas opuestas, el plano horizontal deberá, determinarse colocando un calibrador o laina de un espesor igual al alabeo total permitido debajo de una esquina que no toque la superficie plana y horizontal y luego forzando el espécimen a que toque el calibrador o laina. Si en ninguna otra parte se puede deslizar debajo del espécimen un segundo calibrador o laina del mismo espesor, entonces se deberá considerar que el espécimen cumple con los requisitos especificados en la Tabla 6 y Tabla 14 según corresponda.
Comentario:
Se precisa los términos alabeo cóncavo y convexo de acuerdo al procedimiento que les corresponde.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente; así como, el similar 360, en consideración a que, derivado de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se determinó eliminar de la norma oficial mexicana el capítulo “7. Lavabos”, debido a que ese tipo de producto sólo conduce el agua, y no tiene manera de regularla por sí mismo; ante tal situación, y al encontrarse la propuesta dirigida a especificaciones que integraban dicho capítulo, resulta improcedente.
|
130.
|

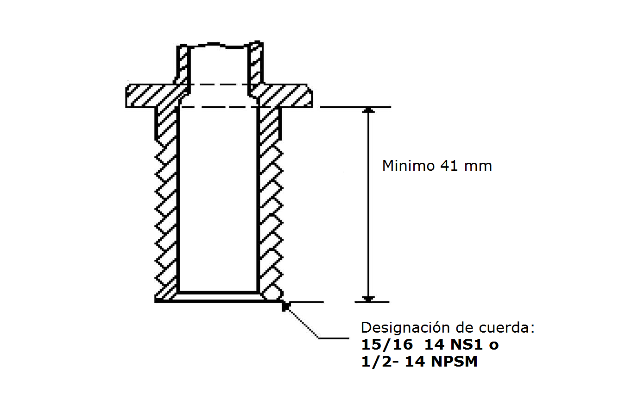

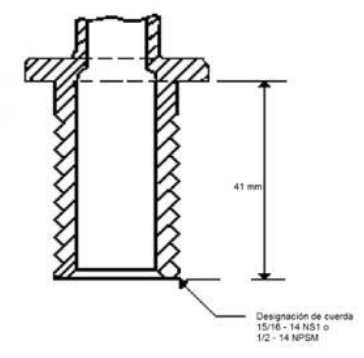

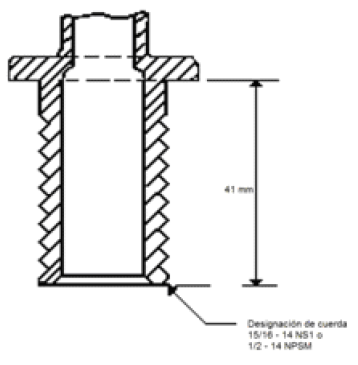

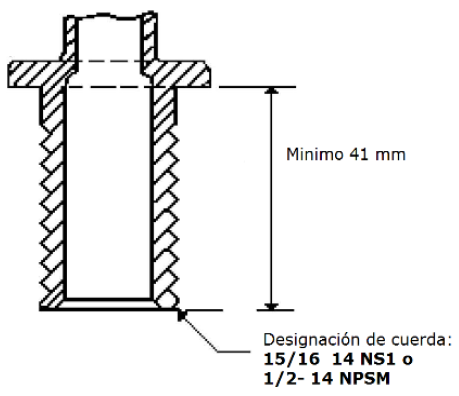

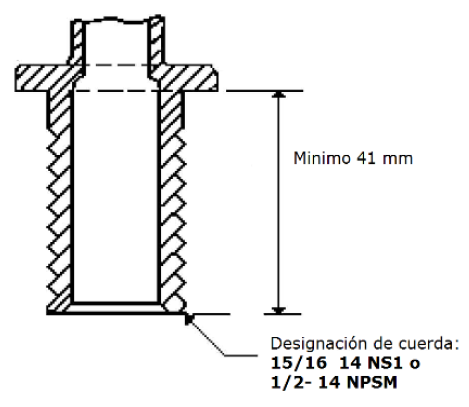

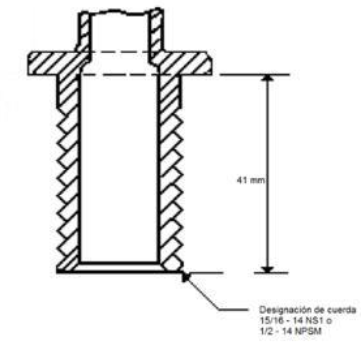

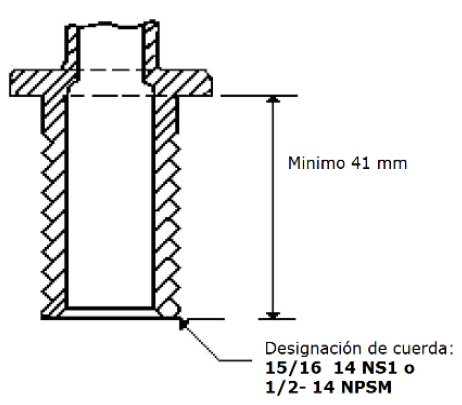

Comentario:
Se sugiere incorporar en la figura 13 que para la dimensión de la altura de la válvula de admisión sea la mínima, acorde a lo indicado en el numeral 8.4.1.
|
PROCEDE.
De la revisión al presente comentario, relacionado con los similares 15, 203, 225 y 361, se observa que le asiste la razón al promovente en relación a que la “Figura 13” (ahora figura 11) no es acorde a lo establecido en la especificación “8.4.1 Dimensiones”, (ahora 7.4.1) en consideración a que se omitió asentar en la Figura el término “mínimo”, para distinguir que los 41 mm no es un parámetro definitivo; por lo que, se modifica para quedar:
“(...)

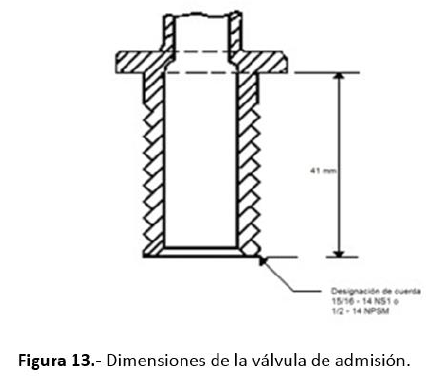

Figura 11 – Dimensiones de la válvula de admisión”
Cabe mencionar que el número de “Figura” cambió, derivado de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255.
|
131.
|
8.5.5.1 Equipo
La instalación hidráulica será de acuerdo a lo especificado en 8.3, así como la presión de prueba será de 550 kPa, en conjunto con la operación de un sistema programado por tiempo y contador de ciclos y un sistema de recirculación de agua.
Debe decir:
8.5.5.1 Equipo
La instalación hidráulica será de acuerdo a lo especificado en 8.3, así como la presión de prueba será de 196 kPa a 294 kPa, en conjunto con la operación de un sistema programado por tiempo y contador de ciclos y un sistema de recirculación de agua.
Comentario:
Se sugiere incorporar un rango de presión, acorde a lo previsto en ASME.
|
NO PROCEDE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente, debido a que como se manifestó en la respuesta a los comentarios 204, 247 y 362, el intervalo de trabajo de las válvulas de admisión, conforme al proyecto de norma es entre
25 y 550 kPa, mismas presiones que se encuentran consideradas como el intervalo típico de trabajo en las que operan las instalaciones hidráulicas en México.
|
132.
|
8.6 Resistencia a la Corrosión
Esta prueba no aplica a las válvulas fabricadas con materiales de plástico, cobre, bronce, latón o acero inoxidable. Todas las partes de la válvula de admisión y/o válvula de descarga y sello obturador, incluyendo sus partes de conexión, no deben presentar corrosión del material base y/o fallas del recubrimiento (burbujas y/o desprendimiento) después de permanecer en una cámara de niebla salina.
Debe decir:
8.6 Resistencia a la Corrosión
Esta prueba no aplica a las válvulas fabricadas con materiales de plástico, cobre, bronce, latón o acero inoxidable. Todas las partes de la válvula de admisión y/o válvula de descarga y sello obturador, incluyendo sus partes de conexión y accesorios, no deben presentar corrosión del material base y/o fallas del recubrimiento (burbujas y/o desprendimiento) después de permanecer en una cámara de niebla salina.
Comentario:
Se precisa que la prueba también es aplicable a los accesorios
|
PROCEDE.
Del análisis del presente comentario y de los similares 205, 286 y 363, se determinó que es procedente integrar al inciso primario “8.6 Resistencia a la Corrosión”, la frase “y accesorios”, a fin de precisar que la prueba también será aplicada a los accesorios, y de esta forma regular de forma global a los productos.
Asimismo, es menester señalar que, derivado del análisis efectuado y del comentario 286, se observó que la parte final de la especificación, se contrapone con lo establecido en el inciso secundario “8.6.4 Resultados”; por lo que, el inciso primario antes citado, se modifica para quedar:
“7.6 Resistencia a la Corrosión
Esta prueba no aplica a las válvulas fabricadas con materiales de plástico, cobre, bronce, latón o acero inoxidable. Todas las partes de la válvula de admisión y/o válvula de descarga y sello obturador, incluyendo sus partes de conexión y accesorios, deberán cumplir con lo indicado en el inciso 7.6.4, después de permanecer en una cámara de niebla salina.
(...)”
No se omite señalar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se elimina el entonces capítulo “7. Lavabos”, y con ese cambio se modifica la numeración de la especificación.
|
133.
|
8.6.1 Equipo
a. ...
...
...
b. ...
...
La medición del pH se hace electrométricamente a 25 grados centígrados usando un electrodo de cristal con un puente de cloruro de potasio (KCl) saturado, o colorimétricamente usando azul de bromo-timol como indicador. El pH debe ajustarse por adición de soluciones diluidas de ácido clorhídrico (HCl) o hidróxido de sodio (NaOH) químicamente puro. Antes de atomizar la solución, debe verificarse que esté libre de sólidos en suspensión. La solución salina preparada debe filtrarse o decantarse inmediatamente antes de vertiese en el recipiente; a continuación debe cubrirse el extremo del tubo de descarga de la solución al atomizador, con una capa doble de manta de cielo para prevenir la obstrucción del conducto de la boquilla.
Debe decir:
8.6.1 ...
a. ...
...
...
b. ...
...
La medición del pH se hace electrométricamente. El pH debe ajustarse por adición de soluciones diluidas de ácido clorhídrico (HCl) o hidróxido de sodio (NaOH) químicamente puro. Antes de atomizar la solución, debe verificarse que esté libre de sólidos en suspensión. La solución salina preparada debe filtrarse o decantarse inmediatamente antes de vertiese en el recipiente; a continuación debe cubrirse el extremo del tubo de descarga de la solución al atomizador, con una capa doble de manta de cielo para prevenir la obstrucción del conducto de la boquilla.
Comentario:
Se mejora la redacción a fin de precisar La medición (sic) del pH se hace electrométricamente.
|
PROCEDE PARCIALMENTE.
Del análisis del presente comentario y de los similares 205 y 364, a la luz de los documentos que sirvieron como sustento técnico, en particular lo establecido en la norma “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, se determinó que le asiste la razón al comentarista, con relación a eliminar los grados en que se debe efectuar la medición electrométrica; por lo que, el párrafo “b.” del inciso secundario “8.6.1 Equipo”, se modifica para quedar:
“7.6.1 Equipo
(...)
b. Solución salina
La solución salina debe prepararse disolviendo 5 ± 1 partes en peso de cloruro de sodio (NaCl) en 95 partes de agua destilada, o agua conteniendo no más de 200 p.p.m. de sólidos totales. Una solución con densidad específica de 1.025 a 1.040, al medirse a temperatura ambiente, llena los requisitos de concentración. El cloruro de sodio debe estar sustancialmente libre de níquel y cobre, no conteniendo en base seca más de 0.1% de yoduro de sodio (NaI) y no más de 0.3% de impurezas totales. El pH de la solución salina debe ser tal que cuando se atomice
a 35 grados centígrados, la solución colectada esté dentro de un pH de 6.5 a 7.2.
La medición del pH se hace electrométricamente a temperatura ambiente usando un electrodo de cristal con un puente de cloruro de potasio (KCl) saturado, o colorimétricamente usando azul de bromo-timol como indicador. El pH debe ajustarse por adición de soluciones diluidas de ácido clorhídrico (HCl) o hidróxido de sodio (NaOH) químicamente puro. Antes de atomizar la solución, debe verificarse que esté libre de sólidos en suspensión. La solución salina preparada debe filtrarse o decantarse inmediatamente antes de verterse en el recipiente; a continuación debe cubrirse el extremo del tubo de descarga de la solución al atomizador, con una capa doble de manta de cielo para prevenir la obstrucción del conducto de la boquilla.”
Ahora bien, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no procedente eliminar la temperatura y la forma en que se debe realizar la medición electrométrica, ya que se debe establecer de manera precisa las condiciones para efectuar dicha medición, a efecto de no generar incertidumbre a los sujetos regulados; por lo anterior, en los dos párrafos que integran el actual inciso secundario
“7.6.1 Equipo”, se precisó que debe ser a “temperatura ambiente”, lo cual derivo también de la propuesta formulada en el comentario 205.
No se omite señalar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se elimina el entonces capítulo “7. Lavabos”, y con ese cambio se modifica la numeración de la especificación.
|
134.
|
8.6.2 Condiciones de operación de la cámara
....
...
...
La concentración del cloruro de sodio de la solución colectada debe ser de 5 ± 1% del peso de esta solución. Una solución teniendo una densidad específica de 1.025 a 1.040 a 25°C cumple con la concentración requerida.
...:
Debe decir:
8.6.2 ...
....
...
...
La concentración del cloruro de sodio de la solución colectada debe ser de 5 ± 1% del peso de esta solución. Una solución teniendo una densidad específica de 1.025 a 1.040 a temperatura ambiente cumple con la concentración requerida.
Comentario:
Se sugiere precisar que la temperatura sea la del ambiente y no a 25 ° C
|
PROCEDE.
Del análisis del presente comentario y de los similares 205 y 365, a la luz de los documentos que sirvieron como sustento técnico, en particular lo establecido en la norma “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, se determinó que le asiste la razón al comentarista, con relación a eliminar los grados para la elaboración de la solución señalada en el inciso secundario
“8.6.2 Condiciones de operación de la cámara”, por lo que se modifica para quedar:
“7.6.2 Condiciones de operación de la cámara
(...)
La concentración del cloruro de sodio de la solución colectada debe ser de 5 ± 1% del peso de esta solución. Una solución teniendo una densidad específica de 1.025 a 1.040 a temperatura ambiente cumple con la concentración requerida.”
No se omite señalar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se elimina el entonces capítulo “7. Lavabos”, y con ese cambio se modifica la numeración de la especificación.
|
135.
|
9.2 Requisitos aplicables para probar los fluxómetros
a. Todos los fluxómetros deberán ser probados con todos los aditamentos que lo acompañan incluyendo el tubo de la descarga.
b. El sistema de suministro de agua deberá ser como se muestra en la Figura 8.
c. El sistema de suministro de agua deberá normalizarse de acuerdo a lo indicado en 5.4.1.
d. La temperatura del agua deberá estar a temperatura ambiente. Se debe armar el fluxómetro conforme a las instrucciones del fabricante o importador.
e. Las pruebas fluxómetros deberán realizarse a las presiones especificadas en la Tabla 7 o la Tabla 11 según el tipo de fluxómetro o a la presión mínima recomendada por el fabricante. En ningún caso se deberán usar presiones de prueba superiores a 580 kPa.
Debe decir:
9.2 Requisitos aplicables para probar los fluxómetros
Todos los fluxómetros deberán ser probados con todos los aditamentos que lo acompañan incluyendo el tubo de la descarga.
El sistema de suministro de agua deberá ser como se muestra en la Figura 8.
El sistema de suministro de agua deberá normalizarse de acuerdo a lo indicado en 5.4.1.
La temperatura del agua deberá estar a temperatura ambiente. Se debe armar el fluxómetro conforme a las instrucciones del fabricante o importador.
Las pruebas fluxómetros deberán realizarse a las presiones especificadas en la Tabla 7 o la Tabla 11 según el tipo de fluxómetro o a la presión mínima recomendada por el fabricante. En ningún caso se deberán usar presiones de prueba superiores a 580 kPa.
Los fluxómetros no deben tener elementos externos visibles con los que se pueda variar el gasto, por lo que deben ser calibrados en fábrica. La inspección será visual.
Comentario:
Se incorpora el requisito “f” a fin de establecer que los fluxómetros no cuenten con elementos externos visibles que puedan ser manipulados por el usuario y modificar el gasto calibrado de fábrica.
|
PROCEDE.
Del análisis del presente comentario y de los similares 207 y 366, se determinó que es procedente integrar un nuevo párrafo a la especificación contenida en el inciso primario “9.2 Requisitos aplicables para probar los fluxómetros”, a efecto de establecer que los fluxómetros no deben contar con elementos externos visibles que puedan ser manipulados por el usuario, y con ello modificar el gasto de agua; por lo que, el nuevo párrafo establece:
“8.2 Requisitos aplicables para probar los fluxómetros
(...)
f. Los fluxómetros no deben tener elementos externos visibles con los que se pueda variar el gasto, por lo que deben ser calibrados en fábrica. La inspección será visual.”
No se omite señalar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se elimina el entonces capítulo “7. Lavabos”, y con ese cambio se modifica la numeración de la especificación.
|
136.
|
9.3.2.2 Procedimiento
a. Instalar el fluxómetro en el dispositivo hidráulico, verificando que no existan fugas, de acuerdo a las indicaciones del fabricante.
b. Calibrar el dispositivo hidráulico a la presión de prueba más desfavorable indicada en la Tabla 7 para fluxómetros de inodoro o Tabla 11 para fluxómetro de mingitorio.
c. Verificar visualmente que no existan fugas ni deformaciones.
d. Ajuste el mecanismo de acoplamiento entre fluxómetro y el sistema de operación programado por tiempo y contador de ciclos.
e. Registre la presión estática.
f. Se programa la apertura de la válvula de descarga para realizar la prueba en forma continua de 100 000 repeticiones.
g. Al terminar la prueba se deja reposar 1 hora y después se observa durante 2 minutos el fluxómetro para verificar que no existan fugas.
Debe decir:
9.3.2.2 Procedimiento
Instalar el fluxómetro en el dispositivo hidráulico, verificando que no existan fugas, de acuerdo a las indicaciones del fabricante.
Acoplar el fluxómetro al dispositivo de prueba de ciclos y ajustar el equipo hidráulico a una presión de 175 kPa (1,8 kg/cm2).
Verificar visualmente que no existan fugas ni deformaciones.
Ajuste el mecanismo de acoplamiento entre fluxómetro y el sistema de operación programado por tiempo y contador de ciclos.
Se programa la apertura de la válvula de descarga para realizar la prueba en forma continua de 100 000 repeticiones.
Al terminar la prueba se deja reposar 1 hora y después se observa durante 2 minutos el fluxómetro para verificar que no existan fugas.
Comentario:
A fin de clarificar el procedimiento de la prueba de durabilidad, se mejora la redacción del inciso b del numeral 9.3.2.2.
|
PROCEDE PARCIALMENTE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del reglamento de la ley Federal sobre Metrología y Normalización, se hace del conocimiento que del análisis del presente comentario y de los similares 209, 227 y 367, se determinó que le asiste la razón parcialmente al comentarista el modificar el párrafo “b” al dar mayor certeza, aunado a que, la presión de prueba podría variar durante el ensayo de durabilidad por el número de ciclos a efectuar, por lo que, es necesario integrar una variación del ± 10 % para compensar los caudales requeridos durante el ensayo.
Asimismo, es procedente eliminar el párrafo “e. Registro de la presión estática”, de la especificación “9.3.2.2 Procedimiento”, toda vez que no existe propósito para documentar la presión estática, ya que de antemano se sabe cuál va ser la presión más desfavorable según sea el producto a ensayar; motivo por el cual la especificación se modifica para quedar:
“8.3.2.2 Procedimiento
a. Instalar el fluxómetro en el dispositivo hidráulico, verificando que no existan fugas, de acuerdo a las indicaciones del fabricante.
b. Acoplar el fluxómetro al dispositivo de prueba de ciclos y ajustar el equipo hidráulico a una presión de 175 kPa ± 10 % (1.8 kg/cm2).
c. Verificar visualmente que no existan fugas ni deformaciones.
d. Ajuste el mecanismo de acoplamiento entre fluxómetro y el sistema de operación programado por tiempo y contador de ciclos.
e. Se programa la apertura de la válvula de descarga para realizar la prueba en forma continua de 100 000 repeticiones.
.
f. Al terminar la prueba se deja reposar 1 hora y después se observa durante 2 minutos el fluxómetro para verificar que no existan fugas.”
No se omite señalar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se elimina el entonces capítulo “7. Lavabos”, y con ese cambio se modifica la numeración de la especificación.
|
137.
|
9.4.2 Consumo de agua en la descarga
Los volúmenes de descarga o consumo de agua se deberán medir mediante el uso de un recipiente calibrado capaz de medir volúmenes en incrementos máximos de 0.1 L, o mediante el uso de un recipiente puesto sobre una celda de carga capaz de proveer lecturas en incrementos máximos de 0.1 L, o mediante el uso de cualquier otro aparato capaz de medir volúmenes con una precisión de 0.1 L.
Debe decir:
9.4.2 Consumo de agua en la descarga
Los volúmenes de descarga o consumo de agua se deberán medir mediante el uso de un recipiente calibrado capaz de medir volúmenes en incrementos máximos de 0.1 L, o mediante el uso de un recipiente puesto sobre una celda de carga capaz de proveer lecturas en incrementos máximos de 0.01 kg, o mediante el uso de cualquier otro aparato capaz de medir volúmenes con una precisión de 0.1 L.
Comentario:
Se precisa las unidades de medida conforme al equipo requerido para el desarrollo de la prueba.
|
PROCEDE.
Del análisis del comentario y de los similares 210 y 368, a la luz de lo establecido en la norma “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, que sirvió como sustento técnico para la elaboración del proyecto de norma oficial mexicana, se determinó que era procedente la propuesta, debido a que con la modificación se precisa la unidad de medida conforme al equipo requerido para el ensayo, lo que da certidumbre al sujeto obligado; por lo que la especificación “9.4.2 Consumo de agua en la descarga”, se modifica para quedar:
“8.4.2 Consumo de agua en la descarga
Los volúmenes de descarga o consumo de agua se deberán medir mediante el uso de un recipiente calibrado capaz de medir volúmenes en incrementos máximos de 0.1 L, o mediante el uso de un recipiente puesto sobre una celda de carga capaz de proveer lecturas en incrementos máximos de 0.01 kg, o mediante el uso de cualquier otro aparato capaz de medir volúmenes con una precisión de 0.1 L.
Los fluxómetros deben cumplir con el consumo en la descarga indicado en la Tabla 12.”
No se omite señalar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se elimina el entonces capítulo “7. Lavabos”, y con ese cambio se modifica la numeración de la especificación.
|
138.
|
9.4.3.2 Procedimiento
a. Instalar el fluxómetro en el dispositivo hidráulico, verificando que no existan fugas.
b. Calibrar el dispositivo hidráulico a la presión de prueba indicada en la Tabla 7 para fluxómetros de inodoro o Tabla 11 para fluxómetro de mingitorio.
c. Verificar visualmente que no existan fugas ni deformaciones.
d. Registre la presión estática.
e. Estabilizar el fluxómetro, realizando tres descargas previas a la medición del volumen de agua.
f. Pulse el activador y manténgalo sostenido durante el tiempo que dure el ciclo de descarga.
Debe decir:
9.4.3.2 Procedimiento
● Instalar el fluxómetro en el dispositivo hidráulico, verificando que no existan fugas.
a. Calibrar el dispositivo hidráulico a una presión de prueba de 240 kPa.
b. Verificar visualmente que no existan fugas ni deformaciones.
c. Registre la presión estática.
d. Estabilizar el fluxómetro, realizando tres descargas previas a la medición del volumen de agua.
e. Pulse el activador y manténgalo sostenido durante el tiempo que dure el ciclo de descarga.
Comentario:
Se precisa la presión de prueba
|
PROCEDE PARCIALMENTE.
En términos de lo dispuesto en el artículo 33, tercer párrafo del reglamento de la Ley Federal sobre Metrología y Normalización, se hace del conocimiento que del análisis del presente comentario y del similar 369, se determinó que le asiste la razón parcialmente al comentarista el modificar el párrafo “b” al dar mayor certeza, aunado a que, la presión de prueba podría variar durante el ensayo a efectuar, por lo que, es necesario integrar una variación del ± 10 % con el fin de observar si el fluxómetro corta el flujo de agua al mantener pulsado el activador; por lo que la especificación queda:
“8.4.3.2 Procedimiento
a. Instalar el fluxómetro en el dispositivo hidráulico, verificando que no existan fugas;
b. Calibrar el dispositivo hidráulico a una presión de prueba de 240 kPa ± 10 % (2.4 kg/cm2);
c. (...)”
No se omite señalar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se elimina el entonces capítulo “7. Lavabos”, y con ese cambio se modifica la numeración de la especificación.
|
139.
|
9.5.3 Resultado
Si después de la prueba de resistencia a la corrosión, las partes sujetas a esta especificación presentan más de un 10% del área de exposición sujeta a corrosión, con corrosión del metal base y/o con fallas del recubrimiento (burbujas, desprendimiento) el fluxómetro no cumple con la norma.
Debe decir:
9.5.3 Resultado
Si después de la prueba las partes externas de la válvula y/o accesorios sujetos a esta especificación están libres de fallas en el recubrimiento (burbujas, desprendimiento o corrosión), se considera aceptable. Este ensayo se verifica visualmente. Si la muestra no cumple con esta especificación, el producto debe rechazarse.
Comentario:
Se establece un criterio de aceptación que no permite exposición de corrosión y fallas en el recubrimiento
|
PROCEDE PARCIALMENTE.
Del análisis del presente comentario y de los similares 210 y 370, a la luz de lo establecido en la norma “ASME A112.19.2-2008/CSA B45.1-08, Ceramic Plumbing Fixture”, que sirvió como sustento técnico para la elaboración del proyecto de norma oficial mexicana, se determinó que era procedente modificar el inciso secundario “9.5.3 Resultado”, a fin de hacerlo más completo; por lo que, la especificación en cita queda:
“8.5.3 Resultado
Después de la prueba de resistencia a la corrosión, las partes externas con recubrimiento y que quedan visibles después de ser ensambladas, no deben mostrar ningún defecto en la superficie como corrosión, ampolla/burbuja, desprendimiento u hoyos en cualquier área.
Además, si después del ensayo se observan defectos superficiales ampliamente separados (como ocasionalmente ocurren), dichos defectos no deben desfigurar o afectar adversamente la función de la parte recubierta.”
Ahora bien, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se hace de su conocimiento que de la lectura y análisis al comentario de mérito, se determinó no aceptar la redacción promovida por el comentarista, en consideración a que, al igual que la establecida en el proyecto de norma oficial mexicana, carece de elementos para considerarla completa, y no es acorde a lo establecido en la norma citada en el primer párrafo de la presente respuesta.
No se omite señalar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se elimina el entonces capítulo “7. Lavabos”, y con ese cambio se modifica la numeración de la especificación.
|
140.
|
12.3 Muestreo
La CONAGUA o los organismos de certificación de producto, podrán evaluar la conformidad a petición de parte, para fines particulares, oficiales o por sistema, directamente en el almacén del interesado o donde se encuentre el producto terminado y para ello, se debe tomar al azar una muestra de productos del mismo tipo o modelo o familia, de un lote o de la línea de producción, de acuerdo con lo indicado en la siguiente tabla:
Producto
|
Inicial
|
Vigilancia
|
Renovación
|
Inodoro electro-hidráulico y/o de tanque de fluxómetro
|
3 piezas
|
1 Pieza seleccionada aleatoriamente de cada certificado o bloque de certificados dentro de un periodo de 15 días.
|
1 piezas.
|
Inodoro con válvulas de admisión y descarga
|
Inodoro sin válvulas de admisión y descarga
|
Mingitorio con fluxómetro
|
Mingitorio sin fluxómetro
|
Fluxómetro para inodoro
|
Fluxómetro para mingitorio
|
Válvula de admisión
|
Válvula de descarga
|
Lavabos
|
1 pieza
|
1 pieza
|
Sello obturador como pieza de reemplazo
|
2 piezas por cada tipo de sello obturador a reemplazar de la válvula de descarga de equipo original
|
6 piezas en total, seleccionadas aleatoriamente, considerando todos los modelos certificados.
|
2 piezas por cada tipo de sello obturador a reemplazar de la válvula de descarga de equipo original
|
Tabla 18.- Clasificación de productos para el muestreo.
a. Todos los inodoros que utilicen válvulas de admisión y descarga para su funcionamiento deben ser comercializados con la misma válvula de admisión y descarga con el cual fueron probados, ya sea a través de un solo certificado de inodoro con válvulas, o inodoro y válvulas con certificados independientes de producto del mismo OCP o de diferentes OCP´s.
b. Todos los inodoros que utilicen fluxómetro para su funcionamiento con descargas igual o menores a 4.8 litros, deben ser ensayados con el mismo tipo de fluxómetro con que fueron probados inicialmente..
c. Todos los Mingitorios que utilicen fluxómetro para su funcionamiento con descargas igual o menores a 1 litro deben ser comercializados con el mismo tipo de fluxómetro con que fueron probados, ya sea a través de un solo certificado de mingitorio con el fluxómetro, o mingitorios y fluxómetro con certificados independientes de producto del mismo OCP o de diferentes OCP´s.
d. Con respecto a los sellos obturadores, cuando sean reemplazo del sello obturador de las válvulas de descarga de éstos, deberán indicar a qué tipo o modelo de válvula de descarga pueden reemplazar, y por cada modelo o tipo que indique se deberá de contar con evidencia técnica de su correcto funcionamiento de dicho reemplazo para ser certificado y comercializado.
...
...
...;
...
...
Debe decir:
12.3 Muestreo
...:
...
Tabla 18...
a. Todos los inodoros que utilicen válvulas de admisión y descarga para su funcionamiento deben ser comercializados con la misma válvula de admisión y descarga con el cual fueron probados, ya sea a través de un solo certificado de inodoro con válvulas, o inodoro y válvulas con certificados independientes de producto del mismo OCP o de diferentes OCP´s.
b. Con respecto a los sellos obturadores, cuando sean reemplazo del sello obturador de las válvulas de descarga de éstos, deberán indicar a qué tipo y modelo de válvula de descarga pueden reemplazar, y por cada modelo o tipo que indique se deberá de contar con evidencia técnica de su correcto funcionamiento de dicho reemplazo para ser certificado y comercializado.
Las muestras deberán ser presentadas al laboratorio seleccionado por el solicitante o en su caso, por el titular del certificado que corresponda, a efecto de que se realicen las pruebas que establezca la NOM.
Una vez que el laboratorio emite el informe de resultados, el interesado o el laboratorio lo remitirán al OCP correspondiente.
En los casos de certificación inicial, si la primera muestra no llegará a cumplir con las especificaciones de la NOM, cuando aplique, se tomará la segunda muestra testigo y sí ésta no llegará a cumplir, se dará por terminado el proceso de certificación;
En los casos de vigilancia o renovación del certificado de producto, si la primera muestra no llegará a cumplir con las especificaciones de la NOM, se tomará la segunda muestra testigo y sí ésta no llegará a cumplir, se procederá conforme a lo establecido en el artículo 93 de la Ley, la muestra para vigilancia o renovación debe integrarse por miembros de la familia, del modelo o tipo diferentes preferentemente a los que se probaron para la certificación inicial.
Para productos de importación, ya sean prototipos o nuevos modelos a certificar que estén sujetas a la Ley de los Impuestos Generales de Importación y de Exportación, el OCP podrá extender carta justificación de importación de muestra, con fines de ensayo. La muestra deberá ser presentada al laboratorio seleccionado por el solicitante e informar de ello, al OCP.
Comentario:
En el mercado los sanitarios y mingitorios pueden o no comercializarse con fluxómetros, por lo que sugerimos eliminar las condiciones b y c del numeral 12.3 toda vez que son limitativas.
|
PROCEDE.
Del análisis del comentario, se determinó que era procedente eliminar los párrafos
“b y c” de la especificación “12.3 Muestreo”, (ahora 11.3), debido a que en el mercado los sanitarios y mingitorios pueden o no comercializarse con fluxómetros, por lo que se modifica la especificación en cita.
No se omite señalar que, con motivo de la respuesta a los comentarios 7, 13, 20, 27, 40, 47, 49, 59, 70, 219 y 255, se elimina el entonces capítulo “7. Lavabos”, y con ese cambio se modifica la numeración de la especificación.
|
141.
|
12.2.4 Evaluación mediante el sistema de gestión de calidad (SGC) y pruebas periódicas al producto
...
...
I...
II...
III...
...
El muestreo de la visita de vigilancia para los certificados emitido por un OCP a un mismo interesado dentro de un intervalo de 15 días hábiles, podrán ser agrupados por familia de productos (cuando aplique) para efectos del muestreo de la vigilancia de producto.
...
Debe decir:
12.2.4 Evaluación mediante el sistema de gestión de calidad (SGC) y pruebas periódicas al producto
...
...
I...
II...
III...
...
El muestreo de la visita de vigilancia para los certificados emitido por un OCP a un mismo interesado podrán ser agrupados a solicitud del interesado sin limitante de fecha de emisión para efectos del muestreo de la vigilancia de producto.
Comentario:
Se sugiere precisar que para efectos de la vigilancia los certificados pueden ser agrupados a solicitud del interesado sin la limitante de la fecha de su emisión.
De ser aprobado se debe adecuar la tabla 18 acorde a lo siguiente:
Dice:
1 Pieza seleccionada aleatoriamente de cada certificado o bloque de certificados dentro de un periodo de 15 días. (Opciones I y II)
Debe decir:
1 Pieza seleccionada aleatoriamente de cada certificado o bloque de certificados dentro de un periodo de 15 días. (Opciones I y II)
1 Pieza seleccionada aleatoriamente de entre todos los certificados incluidos en el alcance de la vigilancia y sin restricción de fecha de emisión. (Opción III)
|
PROCEDE PARCIALMENTE.
Del análisis del presente comentario y de su similar 372 se determinó que era procedente modificar la especificación “12.2.4 Evaluación mediante el sistema de gestión de calidad (SGC) y pruebas periódicas al producto”, a efecto de eliminar el párrafo sexto, e incluir como lo propone el comentarista en la “Tabla 18” (ahora Tabla 15), la columna “Vigilancia”, la opción de certificado que regula la especificación, para con ello hacer concordante la “Tabla” con el procedimiento de evaluación de conformidad general para las normas oficiales mexicanas a cargo de la Comisión Nacional del Agua vigente; por lo que la modificación queda:
“Tabla 15 - Clasificación de productos para el muestreo
Producto
|
Inicial
|
Vigilancia
|
Renovación
|
Inodoro electro-hidráulico y/o de tanque presurizado
|
3 piezas
|
1 Pieza seleccionada aleatoriamente de cada certificado o bloque de certificados dentro de un periodo de 15 días. (Opciones I y II)
1 Pieza seleccionada aleatoriamente de entre todos los certificados incluidos en el alcance de la vigilancia y sin restricción de fecha de emisión. (Opción III)
|
1 pieza
|
Inodoro con válvulas de admisión y descarga
|
Inodoro sin válvulas de admisión y descarga
|
Mingitorio con fluxómetro
|
Mingitorio sin fluxómetro
|
Fluxómetro para inodoro
|
Fluxómetro para mingitorio
|
Válvula de admisión
|
Válvula de descarga
|
Sello obturador como pieza de reemplazo
|
2 piezas por cada tipo de sello obturador a reemplazar de la válvula de descarga de equipo original
|
6 piezas en total, seleccionadas aleatoriamente, considerando todos los modelos certificados.
|
2 piezas por cada tipo de sello obturador a reemplazar de la válvula de descarga de equipo original
|
(...)”
No se omite señalar que con motivo de la respuesta al comentario 305, el último párrafo del apartado 12.2.4 (ahora 11.2.4), se modifica para quedar como sigue:
“(...)
De los resultados de la verificación correspondiente, el OCP dictaminará la suspensión o cancelación del certificado del producto.”
Ahora bien, en términos de lo dispuesto en el artículo 33, tercer párrafo del Reglamento de la Ley Federal sobre Metrología y Normalización, se determinó que la redacción propuesta para sustituir el párrafo sexto del inciso secundario 12.2.4, no era procedente, debido a que el esquema de evaluación de la conformidad propuesto, es conforme a los lineamientos establecidos en la norma “ISO/IEC 17067:2013, Evaluación de la conformidad-elementos fundamentales de la certificación de productos”.
|
142.
|
TRANSITORIOS
Primero.- La presente Norma Oficial Mexicana entrará en vigor a los 60 días naturales posteriores a su publicación en el Diario Oficial de la Federación, y sustituirá y cancelará a las Normas Oficiales Mexicanas NOM-005-CONAGUA-1996, Fluxómetros - especificaciones y métodos de prueba, publicada en el Diario Oficial de la Federación el 25 de julio de 1997, NOM-009-CONAGUA-2001, Inodoros para uso sanitario-especificaciones y métodos de prueba, publicada en el Diario Oficial de la Federación el 2 de agosto de 2001 y NOM-010-CONAGUA-2000, Válvula de admisión y válvula de descarga para tanque de inodoro-especificaciones y métodos de prueba, publicada en el Diario Oficial de la Federación el 2 de septiembre de 2003. Y a partir de esa fecha, todos los productos comprendidos en el campo de aplicación de esta Norma Oficial Mexicana, deben ser certificados con base en la misma.
Debe decir:
TRANSITORIOS
Primero.- La presente Norma Oficial Mexicana entrará en vigor a los 180 días naturales posteriores a su publicación en el Diario Oficial de la Federación, y sustituirá y cancelará a las Normas Oficiales Mexicanas NOM-005-CONAGUA-1996, Fluxómetros - especificaciones y métodos de prueba, publicada en el Diario Oficial de la Federación el 25 de julio de 1997, NOM-009-CONAGUA-2001, Inodoros para uso sanitario-especificaciones y métodos de prueba, publicada en el Diario Oficial de la Federación el 2 de agosto de 2001 y NOM-010-CONAGUA-2000, Válvula de admisión y válvula de descarga para tanque de inodoro-especificaciones y métodos de prueba, publicada en el Diario Oficial de la Federación el 2 de septiembre de 2003. Y a partir de esa fecha, todos los productos comprendidos en el campo de aplicación de esta Norma Oficial Mexicana, deben ser certificados con base en la misma.
Comentario:
Se sugiere una entrada en vigor de 180 días a efecto de que los laboratorios de pruebas y organismos generen la infraestructura para realizar la evaluación de conformidad con la NOM
|
PROCEDE.
Del análisis del presente comentario y de los similares 46, 216, 230, 373 y 378, se determinó que es procedente modificar la fecha de entrada en vigor de la norma, ya que considerando el actual sistema de evaluación de la conformidad, para los productos contenidos en el campo de aplicación del instrumento regulatorio, es necesario que los organismos de tercera parte, que pretendan evaluar la conformidad, tengan mayor tiempo para generar la infraestructura necesaria, que permita llevar a cabo una adecuada evaluación, y en ese contexto, con la intención de facilitar a las personas interesadas en evaluar la conformidad de la norma, se incluirá un nuevo transitorio, a través del cual se les permita iniciar los trámites de acreditación, a partir de que se publique en el Diario Oficial de la Federación, la versión definitiva del instrumento regulatorio.
Ahora bien, con la intención de no causar detrimento en la comercialización de los productos comprendidos dentro del campo de aplicación, se modificará el segundo transitorio, mismo que será el “tercer transitorio”, con la finalidad de establecer claramente que, se podrán seguir comercializando los productos existentes que se encuentren certificados hasta agotar sus existencias, sin estar certificados en los parámetros señalados en el presente documento. Por otra parte con la finalidad de dar el debido cumplimiento a lo dispuesto en los artículos 68, último párrafo, y 78 de la Ley General de Mejora Regulatoria se adiciona un artículo transitorio sexto, por lo que el apartado de transitorios queda:
:
“Primero.- La presente Norma Oficial Mexicana entrará en vigor a los 180 días naturales, posteriores a su publicación en el Diario Oficial de la Federación.
Segundo.- La Norma Oficial Mexicana una vez que entre en vigor, cancelará a las similares “NOM-005-CONAGUA-1996, Fluxómetros - especificaciones y métodos de prueba”; “NOM-009-CONAGUA-2001, Inodoros para uso sanitario-especificaciones y métodos de prueba” y “NOM-010-CONAGUA-2000, Válvula de admisión y válvula de descarga para tanque de inodoro-especificaciones y métodos de prueba”, publicadas en el Diario Oficial de la Federación el 25 de julio de 1997;
2 de agosto de 2001 y 2 de septiembre de 2003, respectivamente.
Tercero.- Los productos comprendidos dentro del campo de aplicación de esta Norma Oficial Mexicana, que antes de su entrada en vigor, cuenten con certificado de conformidad vigente, al haber ingresado legalmente al país, o que se encuentren en tránsito de acuerdo con el conocimiento de embarque correspondiente, o bien, que se fabriquen en territorio nacional, podrán ser comercializados hasta su agotamiento.
Cuarto.- Los Laboratorios de Prueba y los Organismos de Certificación de Producto, podrán iniciar los trámites para obtener su acreditación en la presente Norma Oficial Mexicana, una vez que el Diario Oficial de la Federación publique la norma definitiva.
Quinto.- No es necesario esperar el vencimiento del certificado de conformidad con las Normas Oficiales Mexicanas “NOM-005-CONAGUA-1996, Fluxómetros - especificaciones y métodos de prueba”; “NOM-009-CONAGUA-2001, Inodoros para uso sanitario-especificaciones y métodos de prueba” y “NOM-010-CONAGUA-2000, Válvula de admisión y válvula de descarga para tanque de inodoro-especificaciones y métodos de prueba”, publicadas en el Diario Oficial de la Federación el 25 de julio de 1997; 2 de agosto de 2001 y 2 de septiembre de 2003, respectivamente, para tramitar la obtención del certificado de cumplimiento con la presente Norma Oficial Mexicana.
Sexto. - A efecto de dar cumplimiento a lo previsto en los artículos 68, último párrafo, y 78 de la Ley General de Mejora Regulatoria, la Secretaría de Medio Ambiente y Recursos Naturales modificará, abrogará o derogará las obligaciones regulatorias o actos especificados en el Análisis de Impacto Regulatorio correspondiente; consistentes en las acciones de simplificación derivadas de la cancelación de las Normas Oficiales Mexicanas señaladas en el Segundo Transitorio del presente instrumento.”
|
